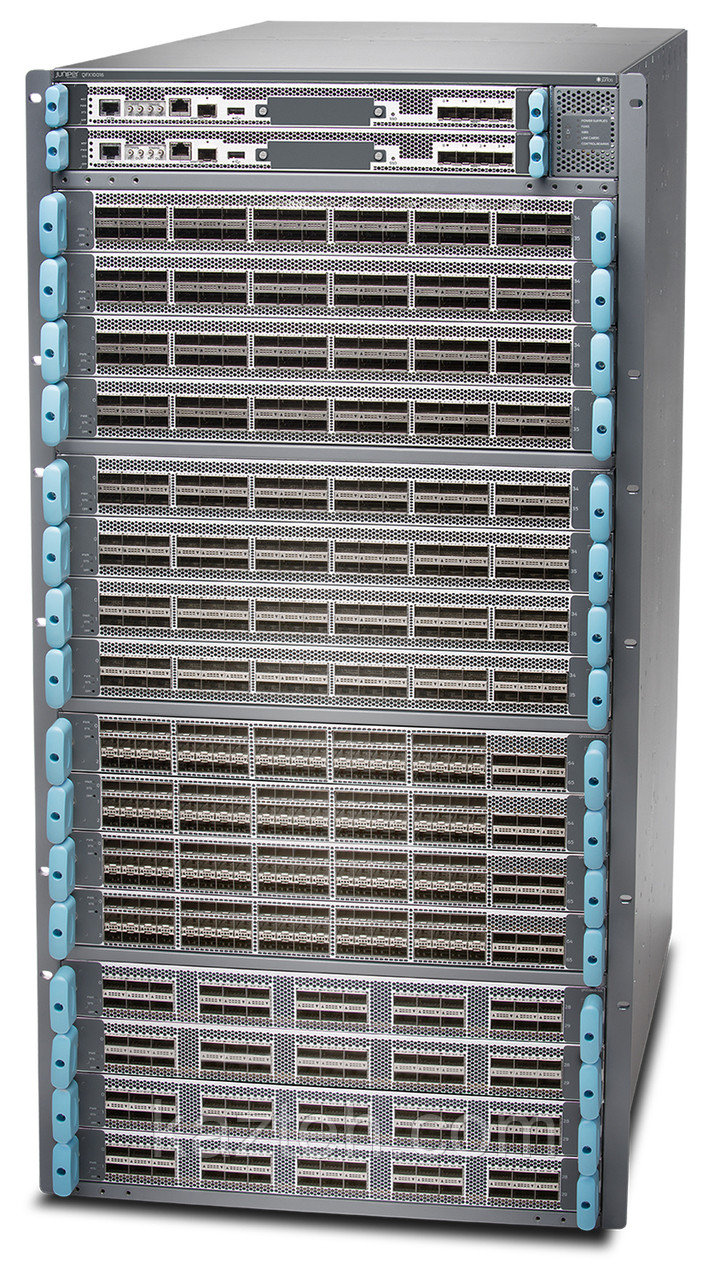

Juniper QFX10016-CHAS — запасное модульное шасси (Spare Chassis) для высокопроизводительного коммутатора Juniper QFX10016 серии QFX10000. Шасси рассчитано на установку 16 линейных карт и предназначено для построения крупных сетей Data Center, Spine/Core и высокопроизводительных Layer 2/Layer 3 фабрик.
Основные характеристики
- Производитель: Juniper Networks
- Модель: QFX10016-CHAS
- Тип: модульное шасси / Spare Chassis
- Серия: QFX10000
- Платформа: QFX10016
- Форм-фактор: 21U
- Количество слотов линейных карт: 16
- Максимальная системная пропускная способность: до 96 Тбит/с
- Производительность пересылки: до 32 Bpps
- Максимальная плотность 10GbE: 2304 порта
- Максимальная плотность 40GbE: 576 портов
- Максимальная плотность 100GbE: 480 портов
- Switch Fabric: на базе Switch Interface Boards (SIB)
- Routing and Control Boards: модульные
- Блоки питания: модульные AC/DC
- Система охлаждения: резервируемая
- Операционная система собранной системы: Junos OS
- Установка: 19-дюймовая четырехстоечная стойка
16 слотов для линейных карт
QFX10016 имеет:
16 слотов для линейных карт, пронумерованных от 0 до 15.
Линейные карты являются горячезаменяемыми FRU и объединяют сетевые интерфейсы с аппаратными Packet Forwarding Engine (PFE). Платформа рассчитана на работу линейных карт на полной скорости.
Производительность
Максимальная производительность полностью укомплектованной платформы QFX10016 достигает:
96 Тбит/с
при производительности пересылки до:
32 миллиардов пакетов в секунду (32 Bpps).
Это делает QFX10016 платформой для крупных дата-центров и высокопроизводительных сетевых фабрик.
Плотность Ethernet-портов
В зависимости от установленных линейных карт QFX10016 поддерживает максимальную плотность до:
- 2304 × 10GbE
- 576 × 40GbE
- 480 × 100GbE
Фактическая конфигурация интерфейсов определяется установленными линейными картами и трансиверами.
Switch Fabric
Коммутационная фабрика QFX10016 строится на Switch Interface Boards (SIB).
Для работы системы требуется:
5 SIB.
Шестая SIB может использоваться для резервирования по схеме:
5 + 1 (N+1).
Каждая SIB соединяется со всеми 16 слотами линейных карт.
Routing and Control Board
Для управления системой используются Routing and Control Boards (RCB).
RCB содержит Routing Engine и отвечает за:
- выполнение Junos OS;
- управление системой;
- Control Plane;
- сетевые протоколы;
- конфигурацию;
- мониторинг оборудования.
Базовая конфигурация использует 1 RCB, а полностью резервируемая — 2 RCB.
Система питания
В задней части QFX10016 предусмотрено:
до 10 слотов для блоков питания.
Платформа выпускается в конфигурациях с AC или DC питанием.
Например:
- Base AC — 5 блоков питания;
- Redundant AC — 10 блоков питания;
- Redundant DC — 10 блоков питания.
Сам QFX10016-CHAS является запасным шасси, поэтому компоненты полной системной конфигурации не следует автоматически считать входящими в данный SKU.
Система охлаждения
QFX10016 использует резервируемую систему охлаждения, включающую:
- 2 Fan Trays
- 2 Fan Tray Controllers
Воздушный поток направлен от стороны линейных карт к стороне FRU (port-to-FRU / AFO). Система автоматически регулирует скорость вентиляторов в зависимости от температуры внутренних компонентов.
Физические характеристики
Размеры запасного шасси QFX10016:
- Высота: 92,96 см
- Ширина: 44,2 см
- Ширина с монтажными фланцами: 48,3 см
- Глубина: 88,9 см
- Высота в стойке: 21U
- Масса запасного шасси: около 99,79 кг
Полностью собранная система значительно тяжелее: базовая AC-конфигурация весит около 236,8 кг, а резервируемая AC-конфигурация — около 270,3 кг.
Установка в стойку
QFX10016 предназначен для установки в стандартную:
19-дюймовую четырехстоечную стойку.
Двухстоечная установка не поддерживается.
При наличии достаточного питания, охлаждения и грузоподъемности стойки в стандартной 42U стойке можно разместить:
до 2 шасси QFX10016.
Из-за массы оборудования для установки требуется механический подъемник.
Отличие от QFX10008
QFX10008:
- 8 слотов для линейных карт;
- более компактное шасси;
- предназначено для конфигураций меньшей плотности.
QFX10016:
- 16 слотов для линейных карт;
- 21U;
- до 96 Тбит/с;
- до 480 портов 100GbE;
- рассчитано на максимально крупные конфигурации семейства QFX10000.
Отличие от QFX10016-BASE
QFX10016-CHAS:
- запасное шасси;
- используется как отдельный аппаратный компонент;
- дополнительные FRU заказываются в соответствии с необходимой конфигурацией.
QFX10016-BASE:
- базовая AC-конфигурация;
- шасси;
- 1 RCB;
- 2 Fan Tray Controllers;
- 2 Fan Trays;
- 5 AC блоков питания;
- 5 SIB;
- соответствующие заглушки и системные компоненты.
Расшифровка модели
QFX10016-CHAS:
- QFX — серия высокопроизводительных коммутаторов Juniper;
- 10016 — платформа QFX10016 с 16 слотами линейных карт;
- CHAS — Chassis.
Назначение
Juniper QFX10016-CHAS предназначено для:
- крупных дата-центров;
- Spine/Core;
- Layer 3 fabrics;
- высокопроизводительной коммутации;
- IP-фабрик;
- сетей с высокой плотностью 10/40/100GbE;
- резервируемых сетевых систем;
- замены шасси существующего QFX10016.
Juniper QFX10016-CHAS — это 21U запасное модульное шасси QFX10016 с 16 слотами для линейных карт. Полностью укомплектованная платформа обеспечивает производительность до 96 Тбит/с и 32 Bpps и поддерживает плотность до 2304 портов 10GbE, 576 портов 40GbE или 480 портов 100GbE. Масса непосредственно запасного шасси составляет около 99,8 к
