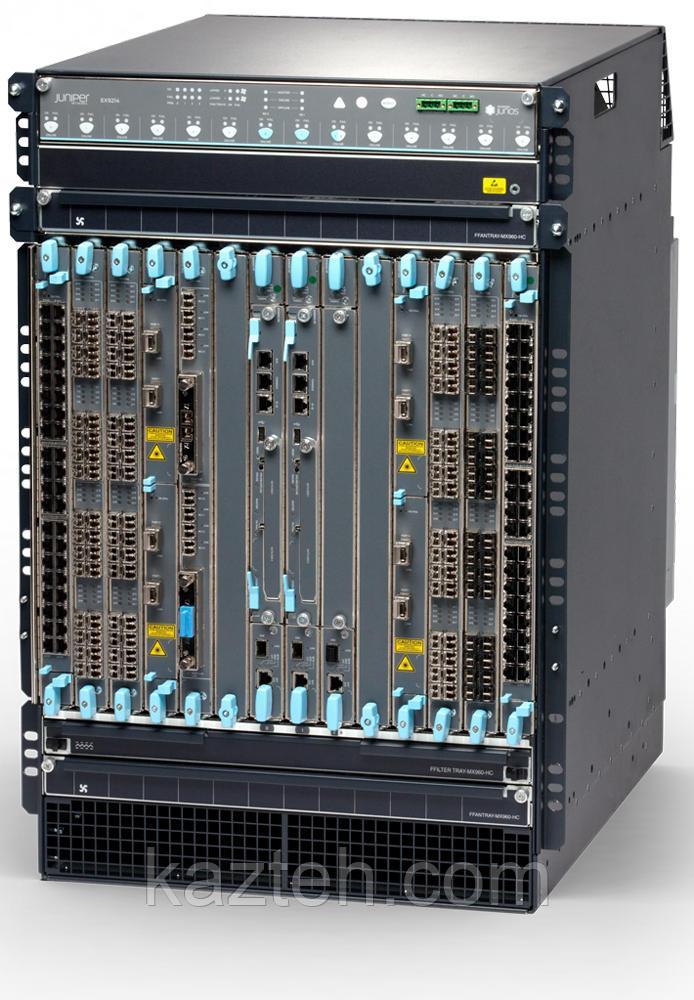

Коммутатор Juniper EX9214-REDUND3A-DC

Juniper EX9214-REDUND3A-DC — это крупный модульный Ethernet-коммутатор уровня дата-центра и корпоративного ядра из серии EX9200. Устройство предназначено для построения высокопроизводительных и отказоустойчивых сетей, где требуется большая портовая ёмкость, масштабируемость и резервирование ключевых компонентов.

🧱 Архитектура и конструкция

• Тип устройства: модульное шасси
• Форм-фактор: 16U
• Количество слотов: до 12 слотов для линейных карт
• Архитектура: пассивная midplane (соединительная плата без активных элементов)
• Поддержка модулей:
  • линейные карты (line cards)
  • switch fabric модули
  • routing engines (модули управления)
  • блоки питания
  • вентиляторные модули

⚙️ Конфигурация REDUND3A-DC

Комплектация включает:

• 4 блока питания постоянного тока (DC) с резервированием
• 3 модуля switch fabric для отказоустойчивости
• 2 routing engine (модуля управления)
• вентиляторные модули охлаждения
• резервирование всех критичных компонентов

Такая конфигурация обеспечивает высокий уровень доступности и устойчивость к отказам.

⚡ Питание

• Тип питания: постоянный ток (DC)
• Количество блоков питания: 4
• Резервирование: N+1 / распределённое резервирование
• Поддержка горячей замены блоков питания
• Питание распределяется между всеми модулями системы

❄️ Охлаждение

• Система охлаждения состоит из вентиляторных модулей
• Поддерживается резервирование вентиляторов
• Воздушный поток организован через шасси для эффективного отвода тепла
• Возможна горячая замена вентиляторов

🧠 Производительность

• Общая пропускная способность системы: до 13.2 Тбит/с
• Пропускная способность на слот: до 240 Гбит/с
• Неблокируемая архитектура при корректной комплектации
• Высокая плотность обработки трафика благодаря fabric-модулям

🔌 Интерфейсы

• Порты не фиксированы — определяются установленными линейными картами
• Поддерживаются карты с интерфейсами:
  • 1G Ethernet
  • 10G Ethernet
  • 40G Ethernet
  • 100G Ethernet
• Возможность гибкого масштабирования портов в зависимости от задач сети

🧩 Основные компоненты системы

• Line Cards — обеспечивают сетевые интерфейсы
• Routing Engines — управляют системой и выполняют маршрутизацию
• Switch Fabric Modules — отвечают за коммутацию трафика внутри шасси
• Power Supplies — обеспечивают питание
• Fan Trays — обеспечивают охлаждение

🛠️ Программное обеспечение

Работает под управлением Junos OS, которая обеспечивает:

• L2 и L3 функциональность
• Поддержку VLAN
• Протоколы маршрутизации (OSPF, BGP, IS-IS и др.)
• STP и его разновидности
• ECMP
• QoS
• ACL
• централизованное управление и мониторинг

🔐 Надёжность и отказоустойчивость

• Резервирование блоков питания (4 DC PSU)
• Три fabric-модуля для устойчивости
• Два routing engine для резервирования управления
• Горячая замена модулей
• Пассивная midplane архитектура
• Высокая доступность (carrier-grade уровень)

🌡️ Условия эксплуатации

• Установка в серверные стойки
• Эксплуатация в дата-центрах и телеком-инфраструктуре
• Контроль температуры и автоматическое управление вентиляцией
• Подходит для работы в средах с высокой нагрузкой

📊 Применение

Juniper EX9214-REDUND3A-DC используется в:

• ядре корпоративных сетей
• крупных дата-центрах
• агрегационных уровнях сети
• телекоммуникационных инфраструктурах
• высоконагруженных сетях с требованием к масштабированию и отказоустойчивости
