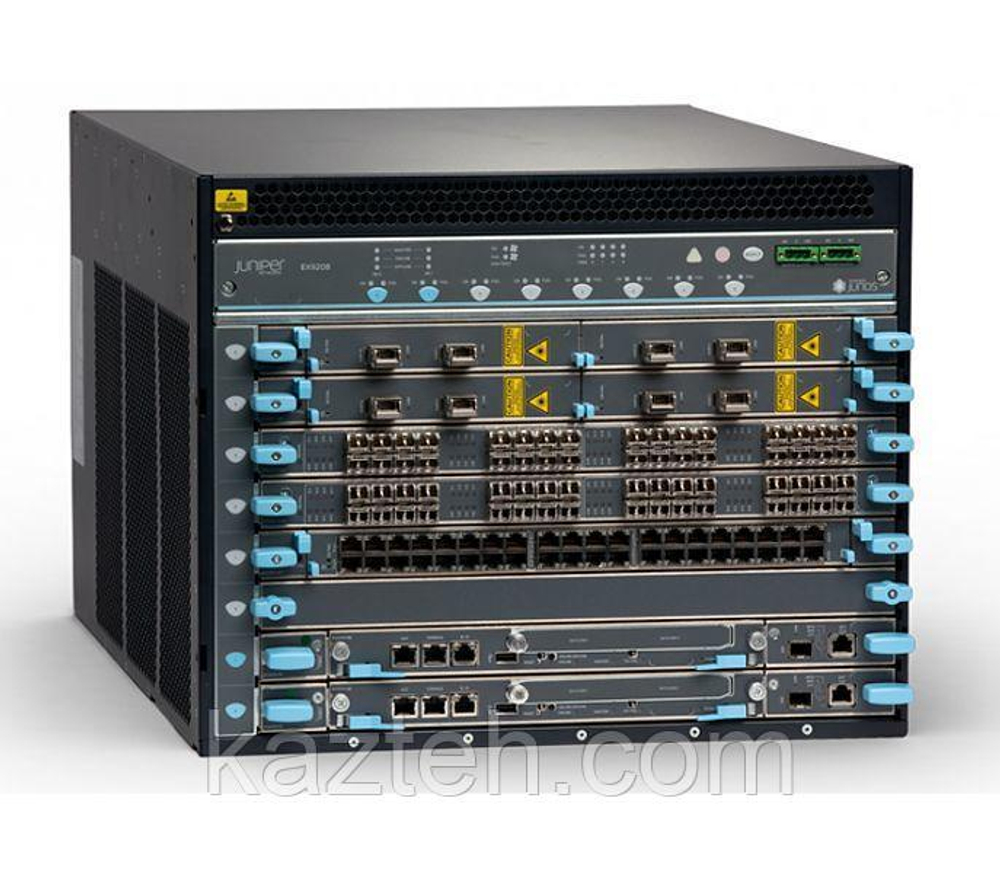

Juniper EX9208-BASE3A-AC — это модульный высокопроизводительный коммутатор уровня Core и Aggregation, предназначенный для крупных корпоративных сетей, кампусов и дата-центров.

• Серия: EX9200
• Тип: L2/L3 коммутатор
• Архитектура: модульная (chassis-based)
• Операционная система: Junos OS
• Форм-фактор: шасси 8U

🧱 Архитектура шасси

• 8U модульное шасси
• До 6 слотов под линейные карты (Line Cards)
• Отдельные слоты для:
  • Routing Engine (управляющий модуль)
  • Switch Fabric (коммутационная матрица)

Все компоненты поддерживают горячую замену (Hot-Swap).

⚙️ Производительность

• Пропускная способность: до 4.8 Тбит/с
• Внутренняя коммутационная фабрика: до ~7.5 Тбит/с
• Производительность на слот: до 240 Гбит/с

Подходит для работы в сетях с высокой нагрузкой и большим количеством трафика.

🧠 Управляющий модуль (Routing Engine)

• Процессор: многопроцессорный (~1.7 ГГц)
• Оперативная память: до 16 ГБ
• Встроенное хранилище: ~32 ГБ

Обеспечивает стабильную работу и поддержку сложных сетевых протоколов.

🔌 Интерфейсы

Коммутатор не имеет фиксированных портов — всё зависит от установленных линейных карт.

Поддерживаемые типы интерфейсов:

• 1GE (SFP)
• 10GE (SFP+)
• 40GE (QSFP+)
• 100GE (QSFP28)

Возможна гибкая конфигурация портов под задачи сети.

🔄 Коммутационная фабрика

• Используются отдельные модули Switch Fabric
• Поддержка резервирования (1+1)
• Высокая отказоустойчивость

🔋 Питание

• В базовой комплектации:
  • 3 блока питания AC по 2520 Вт
• Возможность установки до 4 блоков питания
• Режим резервирования
• Поддержка горячей замены

🌬️ Система охлаждения

• Один вентиляторный модуль (Fan Tray)
• Горячая замена
• Направление потока воздуха: боковое (side-to-side)

🔒 Надёжность и отказоустойчивость

Поддержка резервирования ключевых компонентов:

• Routing Engine
• Switch Fabric
• Блоки питания

Функции:

• GRES (переключение без потери сессий)
• NSR (непрерывная маршрутизация)
• NSB (непрерывная коммутация)
• ISSU (обновление ПО без остановки)

🌐 L2 возможности

• MAC-таблица: до 1 000 000 записей
• VLAN: до 32 000
• Поддержка Jumbo Frames (~9 КБ)
• STP / RSTP / MSTP
• LACP (агрегация каналов)

🌍 L3 возможности

• До 1 000 000 маршрутов (IPv4/IPv6)
• Поддержка протоколов:
  • OSPF / OSPFv3
  • BGP
  • IS-IS
  • RIP
• VRRP
• BFD

📡 MPLS и виртуализация

• MPLS
• VPLS
• L2/L3 VPN
• EVPN
• GRE-туннели

📊 Таблицы и ресурсы

• FIB: до 512K
• ARP: до 512K
• Multicast: до 256K
• MAC: до 1M

📏 Физические характеристики

• Высота: 8U (~35.6 см)
• Ширина: стандарт 19"
• Тип установки: стойка

⚡ Энергопотребление

• Высокое, зависит от количества модулей
• Рассчитан на эксплуатацию в дата-центрах

🧩 Комплектация BASE3A-AC

• Шасси EX9208
• 1 Routing Engine
• 1 Switch Fabric модуль
• 1 Fan Tray
• 3 блока питания AC (2520 Вт)
• Заглушки для пустых слотов

🧠 Управление

• CLI (Junos OS)
• SNMP
• Netconf / API
• Централизованное управление

🧩 Применение

• Ядро сети (Core)
• Уровень агрегации
• Кампусные сети
• Дата-центры
• Провайдерские сети

✅ Преимущества

• Полностью модульная архитектура
• Гибкость конфигурации портов
• Высокая производительность
• Масштабируемость
• Надёжность уровня операторского класса
