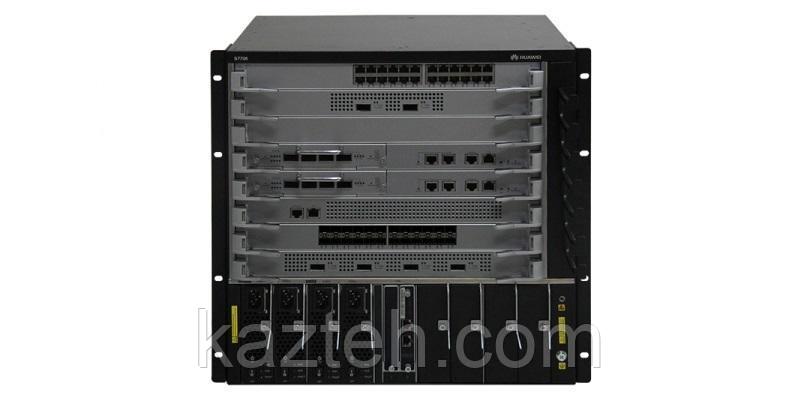

Коммутатор Huawei S7706 (ES1BS7706SP1) — это модульное шасси серии Huawei S7700, предназначенное для построения корпоративных и операторских сетей уровня ядра (core) и агрегации. Данное оборудование относится к классу carrier-grade и обеспечивает высокую производительность, масштабируемость и надежность для средних и крупных сетевых инфраструктур.

🔷 1. Общее описание

ES1BS7706SP1 — это шасси Huawei S7706, то есть модульная платформа, которая не является полноценным коммутатором без установленных модулей.

Для работы в него устанавливаются:

• интерфейсные карты (GE / 10GE / 40GE / 100GE),
• управляющие модули (MPU),
• коммутационные модули (SFU),
• блоки питания (PSU),
• вентиляторные модули.

👉 Это полностью модульная архитектура, где функциональность зависит от конфигурации.

🔷 2. Область применения

Huawei S7706 используется в:

🏢 Корпоративных сетях:

• ядро крупных enterprise-сетей,
• кампусные сети,
• межфилиальные высокоскоростные соединения.

🌐 Операторских сетях:

• агрегационный уровень,
• небольшие и средние backbone-сегменты,
• MPLS инфраструктуры.

☁️ Дата-центрах:

• уровень core/aggregation,
• облачные и виртуализированные сети.

🔷 3. Архитектура и слоты

S7706 — это мощное среднеразмерное шасси:

• 6 слотов для сервисных карт (LPU)
• 2 слота для управляющих модулей (MPU)
• 4 слота для блоков питания (PSU)
• модульная система охлаждения

📌 Форм-фактор: 10U шасси, рассчитанное на высокую плотность портов и масштабируемость.

🔷 4. Производительность

Основные характеристики:

• коммутационная способность: до 3.84 Тбит/с
• производительность обработки пакетов: до 2880 Mpps
• поддержка интерфейсов:
  • 10GE
  • 40GE
  • 100GE (в зависимости от модулей)

👉 Эти показатели позволяют использовать устройство в ядре средних и крупных сетей.

🔷 5. Надежность и отказоустойчивость

Huawei S7706 поддерживает carrier-grade уровень надежности:

• резервирование MPU (1+1),
• резервирование питания (N+1),
• резервирование вентиляторов,
• hot-swap (замена модулей без остановки работы),
• круглосуточная эксплуатация 24/7.

Также:

• NSF/NSR (беспрерывная маршрутизация),
• BFD (быстрое обнаружение отказов),
• кластеризация (CSS).

🔷 6. Поддерживаемые технологии

В зависимости от версии Huawei VRP:

📡 L2/L3 функции:

• VLAN (802.1Q),
• IPv4 / IPv6,
• OSPF, IS-IS, BGP,
• ECMP,
• policy-based routing.

🌐 Операторские технологии:

• MPLS,
• MPLS VPN (L2VPN / L3VPN),
• Traffic Engineering.

☁️ Современные сети:

• VXLAN,
• EVPN,
• SDN-интеграция,
• виртуализация сетей.

🔷 7. Масштабируемость

Huawei S7706 позволяет:

• расширять количество портов через LPU,
• увеличивать пропускную способность,
• добавлять новые сервисы без замены шасси,
• модернизировать сеть поэтапно.

👉 Это долгосрочная инфраструктурная платформа.

🔷 8. Физические характеристики

• форм-фактор: 10U шасси
• установка: 19” стойка
• модульное охлаждение
• резервируемое питание
• эксплуатация 24/7

🔷 9. Особенности эксплуатации

• высокая стабильность под нагрузкой,
• низкие задержки обработки трафика,
• поддержка больших таблиц маршрутизации,
• применение в критически важных сетях,
• промышленная надежность операторского уровня.

🔷 10. Ключевая идея

Huawei S7706:

это модульная платформа для построения ядра и агрегации сети среднего и крупного масштаба

🔷 11. Итог

Huawei S7706 (ES1BS7706SP1) — это надежное модульное шасси, обеспечивающее высокую производительность, масштабируемость и поддержку современных технологий (MPLS, VXLAN, EVPN, SDN), что делает его эффективным решением для корпоративных и операторских сетей.
