Общее описание

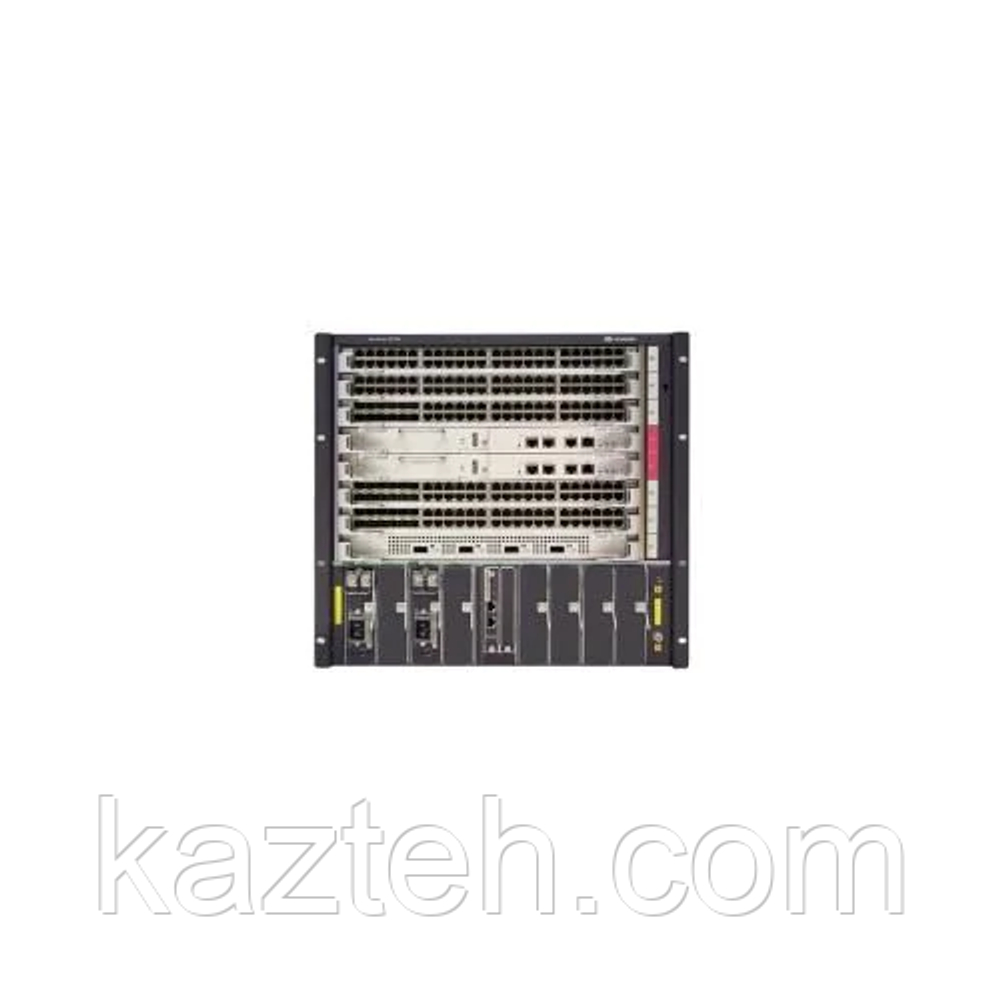

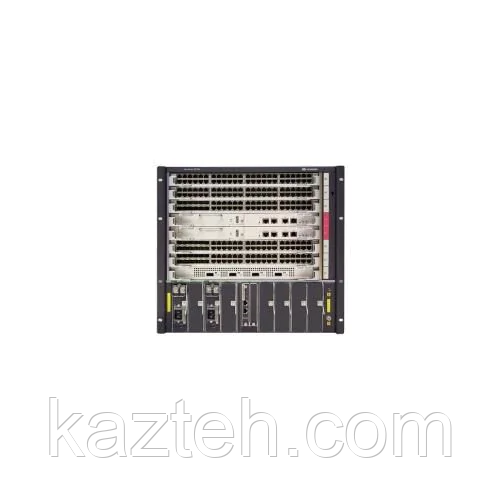

Huawei ES1B06SACA0N — это управляемый коммутатор корпоративного уровня из серии S7700, предназначенный для магистральных узлов (ядра и агрегации) крупных сетей, кампусов и дата‑центров. Устройство поставляется как готовый базовый комплект и обеспечивает высокую плотность портов, высокую производительность, отказоустойчивость и расширяемость.
Функциональное назначение
- Магистральный узел (ядро) корпоративной сети
- Агрегационный коммутатор кампусной сети
- Высокопроизводительный L2/L3 коммутационный узел
- Сегменты сети с интенсивным трафиком
- Поддержка коммутации, маршрутизации, QoS, безопасности, мониторинга
Состав базовой поставки
Базовый комплект включает:
- Шасси (Assembly Chassis) — корпус для установки модулей
- Основная плата управления (Main Control Board)
- Два блока питания AC по 800 Вт
- Две 48‑портовые интерфейсные платы Gigabit Ethernet
- Одна 2‑портовая 10GBASE‑X интерфейсная плата
Конфигурация обеспечивает работу устройства сразу после установки и подключения без дополнительных модулей.
Порты и интерфейсы
Основные порты
- 96 × Gigabit Ethernet RJ45 (10/100/1000Base‑T)
Порты для подключения нижестоящих коммутаторов и конечных устройств.
Uplink‑порты
- 2 × 10GBASE‑X (оптические порты)
Предназначены для высокоскоростных соединений к ядру, магистрали или серверам.
Служебные порты
- Консольный порт — для локальной настройки и управления
- Ethernet‑порт управления — для удалённого управления
Производительность и ресурсы
| Показатель | Значение |
|---|---|
| Коммутационная ёмкость | Высокая (около нескольких Tбит/с) |
| Скорость пересылки пакетов | Высокая (сотни миллионов пакетов в секунду) |
| Таблица MAC | Тысячи записей |
| Поддержка VLAN | До 4096 VLAN |
| Буфер пакетов | Аппаратный большой буфер |
Устройство обеспечивает высокую пропускную способность и низкие задержки, подходящие для магистральных сегментов сети.
Сетевые функции
L2‑функции
- VLAN (статические, QinQ)
- STP / RSTP / MSTP (защита топологии)
- Агрегация каналов (LACP)
- IGMP Snooping
- QoS с классификацией, приоритезацией и очередями
L3‑функции
- Статическая маршрутизация
- Динамические протоколы маршрутизации (опционально, в зависимости от лицензий)
- VRRP (резервирование маршрутизаторов)
Безопасность
- ACL (фильтрация L2–L4)
- DHCP Snooping
- IP Source Guard
- Storm Control
- Port Security
Питание и охлаждение
- Два блока питания AC 800 Вт — работают в резервировании (1+1)
- Активное охлаждение — система вентиляторов, поддерживающая стабильную работу под нагрузкой
- Поддержка горячей замены блоков питания и вентиляторов
Система питания и охлаждения спроектирована для высокой доступности и отказоустойчивости.
Надёжность
- Высокая доступность системы
- Схемы резервирования питания
- Мониторинг состояния компонентов
- Поддержка непрерывной работы при выходе из строя отдельных элементов
Условия эксплуатации
- Рабочая температура: стандартный диапазон для корпоративного оборудования
- Влажность: эксплуатация без конденсации влаги
- Монтаж: стойка 19″
Управление и мониторинг
- CLI (командная строка) — полный контроль
- SNMP v1/v2c/v3 — мониторинг и управление
- Syslog, RMON — сбор статистики и логов
- Возможность интеграции в централизованные системы управления сетью
Типовые сценарии использования
- Ядро корпоративной сети
- Агрегация трафика кампусной сети
- Связь между отделами и сегментами высокой плотности
- Сеть с высокими требованиями к QoS и безопасности
Итог
Huawei ES1B06SACA0N — мощный модульный коммутатор серии S7700 с высокой плотностью Gigabit‑портов и двумя высокоскоростными 10G uplink‑портами. Он сочетает производительность, отказоустойчивость, расширяемость и богатый набор сетевых функций уровня L2/L3, что делает его отличным выбором для ядра/агрегации корпоративных сетей и кампусной инфраструктуры.
