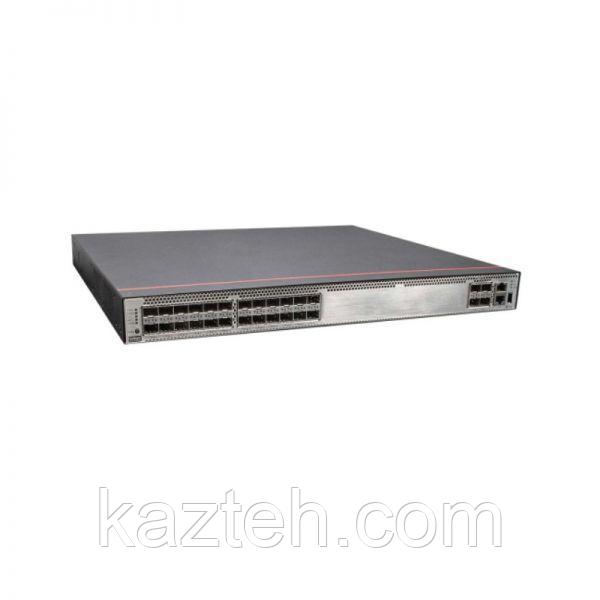

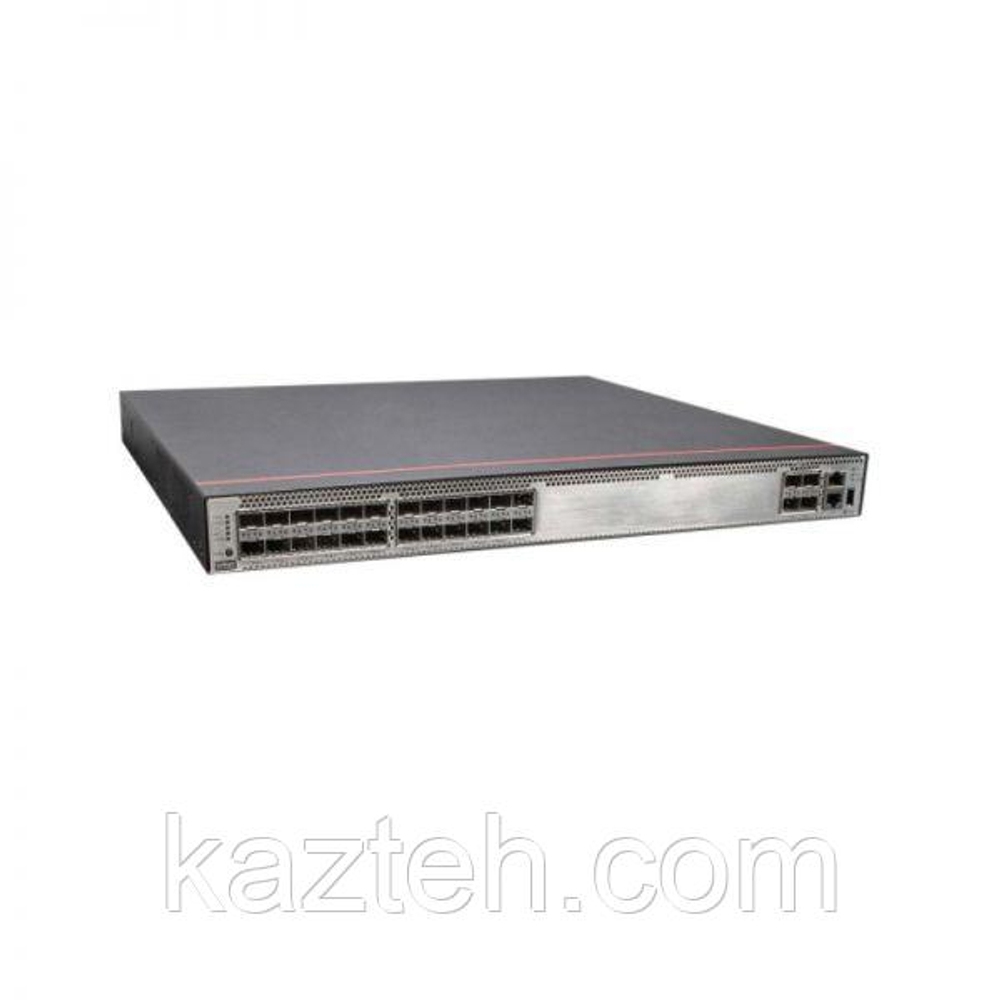

Коммутатор Huawei S5736-S24U4XC

Huawei S5736-S24U4XC — это управляемый коммутатор серии CloudEngine S5736, предназначенный для корпоративных сетей доступа и агрегации с поддержкой PoE++ (802.3bt), высокой плотности гигабитных подключений и 10GE uplink. Модель относится к более новой платформе S57xx S3/S6 поколения с расширенными возможностями питания и модульной архитектурой.

Основные характеристики

• Серия: CloudEngine S5736
• Тип устройства: L2/L3 управляемый коммутатор
• Порты доступа:
  • 24 × 10/100/1000BASE-T RJ45
  • Поддержка PoE++ (802.3af / at / bt)
• Uplink-порты:
  • 4 × 10GE SFP+
• Дополнительно:
  • 1 слот расширения (card slot)
• Консольный порт: есть
• ETH management порт: есть
• USB порт: есть
• PnP кнопка: есть
• Форм-фактор: 1U (19” стойка)

Производительность

• Коммутационная способность: до 176 Гбит/с (типично для данной конфигурации)
• Производительность пересылки: до ~132 Mpps (зависит от версии ПО/железа)
• MAC-таблица: до 32K–64K записей (в зависимости от лицензии/версии)
• VLAN: до 4094
• Поддержка IPv4 / IPv6

Интерфейсы

Порты доступа (RJ45)

• 24 × Gigabit Ethernet
• Поддержка:
  • 10/100/1000 Mbps
  • PoE+ и PoE++ (до 90W на порт в зависимости от PSU)

Uplink

• 4 × 10GE SFP+
• Поддержка:
  • 1G SFP
  • 10G SFP+
  • DAC / AOC кабели
  • Stack кабели (в некоторых режимах)

Дополнительные слоты

• 1 × expansion slot (карты расширения)
  • Возможность добавления дополнительных uplink-интерфейсов или специальных модулей (в зависимости от версии)

PoE возможности

• Поддержка:
  • IEEE 802.3af (15.4W)
  • IEEE 802.3at (30W)
  • IEEE 802.3bt (60W / 90W)
• PoE++ позволяет питать:
  • Wi-Fi 6/7 точки доступа
  • PTZ IP-камеры
  • тонкие клиенты и IoT-оборудование
• Общий PoE-бюджет зависит от установленных блоков питания (до ~1800W в полной конфигурации)

Функции L2

• VLAN (802.1Q, QinQ)
• STP / RSTP / MSTP
• ERPS
• LACP
• IGMP Snooping
• MLD Snooping
• Port Isolation
• Port Mirroring
• Storm Control
• Jumbo Frames

Функции L3

• Static routing
• RIP / RIPng
• OSPF / OSPFv3
• IS-IS
• BGP
• VRRP
• ECMP
• Policy-Based Routing
• IPv4/IPv6 dual-stack
• Multicast routing

Безопасность

• ACL (L2–L4)
• 802.1X authentication
• MAC authentication
• Portal authentication
• DHCP Snooping
• Dynamic ARP Inspection
• IP Source Guard
• CPU protection (CPP)
• Anti-DoS защита
• AAA / RADIUS / TACACS+

Управление

• CLI (SSH / Telnet / Console)
• Web-интерфейс (в зависимости от версии ПО)
• SNMP v1/v2c/v3
• NETCONF
• gRPC
• Syslog
• NTP
• RMON
• USB upgrade
• Huawei iMaster NCE / eSight
• PnP (автоконфигурация)

Питание

• 2 слота питания (AC / DC модули)
• Резервирование 1+1
• Горячая замена блоков питания
• Высокая PoE-мощность (до ~1800W в полной конфигурации)
• Поддержка смешанных AC/DC модулей

Охлаждение

• 2 вентиляторных модуля (hot-swappable)
• Интеллектуальное управление скоростью
• Front-to-back airflow
• Поддержка работы 24/7

Физические характеристики

• Размеры: 43.6 × 442 × 420 мм
• Вес: ~5–8 кг (без PSU и модулей)
• Корпус: металл
• Монтаж: 1U rackmount
• Степень защиты: IP20

Условия эксплуатации

• Температура: -5°C до +45°C (до +50°C кратковременно)
• Влажность: 5–95% без конденсации
• Высота: до 5000 м

Области применения

• Корпоративные кампусные сети
• Wi-Fi 6/7 инфраструктура (PoE++)
• IP-видеонаблюдение (PTZ камеры)
• Университеты и бизнес-центры
• Государственные сети
• Агрегация доступа
• Smart building / IoT сети

Кратко

Huawei S5736-S24U4XC — это современный PoE++ коммутатор с 24 гигабитными портами RJ45, 4×10GE SFP+ uplink, расширительным слотом и поддержкой мощного PoE-бюджета, предназначенный для сетей нового поколения с высокой плотностью устройств и требованиями к питанию через Ethernet.
