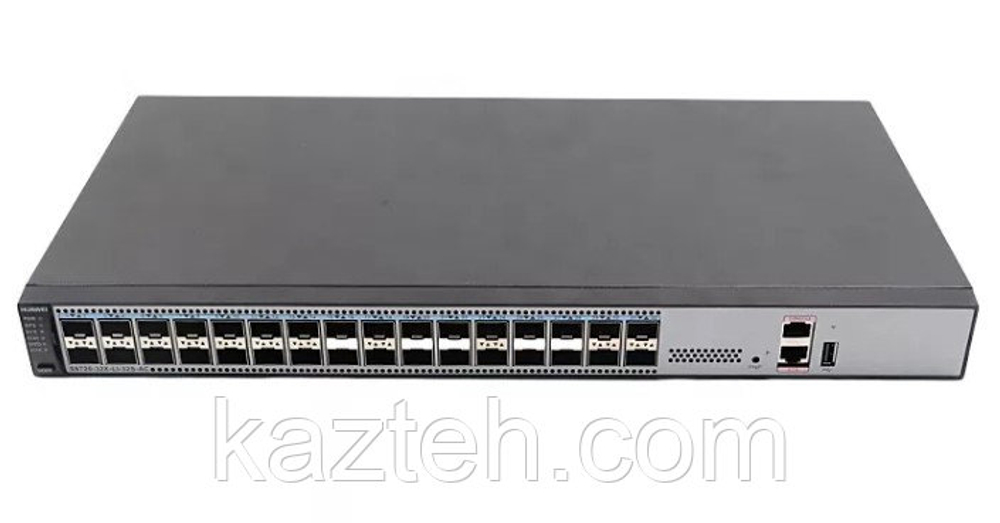

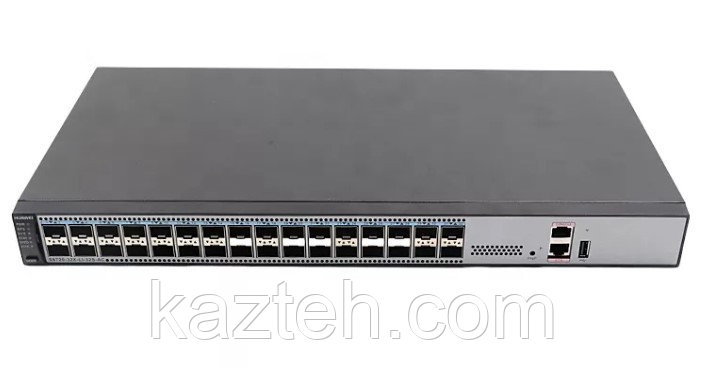

Коммутатор Huawei S5735S-L32ST4X-A

Huawei S5735S-L32ST4X-A — это управляемый коммутатор серии CloudEngine S5735S-L, предназначенный для построения корпоративных сетей доступа уровня предприятия и кампусных сетей. Модель относится к высокоплотным access-коммутаторам с гибкой комбинацией оптических и медных портов и поддержкой 10G uplink.

Основные характеристики

• Серия: CloudEngine S5735S-L
• Тип устройства: управляемый L2/L3 коммутатор
• Порты доступа:
  • 24 × 100/1000BASE-X (SFP)
  • 8 × 10/100/1000BASE-T (RJ45)
• Uplink-порты:
  • 4 × 10GE SFP+
• PoE: не поддерживается
• Консольный порт: есть
• USB-порт: есть
• Порт управления (ETH Management): есть
• Питание: AC (встроенный блок питания)

Производительность

• Коммутационная способность: до 144 / 432 Гбит/с (в зависимости от режима измерения)
• Производительность пересылки: около 108 Mpps
• MAC-таблица: до 16K записей
• VLAN: до 4094 VLAN
• Архитектура: неблокируемая (store-and-forward)

Интерфейсы

Оптические порты (SFP)

• 24 × 100/1000BASE-X
• Поддержка:
  • GE SFP модулей
  • дальность до десятков километров (в зависимости от оптики)
  • CWDM/DWDM (в некоторых сценариях)

Медные порты

• 8 × 10/100/1000BASE-T
• Auto MDI/MDIX
• Подключение конечных устройств (ПК, IP-телефоны через внешний PoE-инжектор, камеры и т.д.)

Uplink

• 4 × 10GE SFP+
• Поддержка DAC/AOC и оптических модулей
• Используется для подключения к ядру сети или агрегации

Функции уровня L2

• VLAN (802.1Q)
• QinQ
• STP / RSTP / MSTP
• LACP (агрегация каналов)
• IGMP Snooping
• MLD Snooping
• Port Mirroring
• Storm Control
• Loop Protection
• Port Isolation
• MAC learning control
• Jumbo frames

Функции уровня L3

• Статическая маршрутизация
• RIP / RIPng
• OSPF / OSPFv3
• VRRP
• Policy-Based Routing (в зависимости от версии ПО)
• IPv4 и IPv6 поддержка

Безопасность

• ACL (фильтрация трафика)
• DHCP Snooping
• IP Source Guard
• Dynamic ARP Inspection
• 802.1X аутентификация
• MAC authentication
• AAA (RADIUS / TACACS+)
• Защита от broadcast storm
• Защита от DoS-атак
• Ограничение MAC-адресов на порт

Управление

• CLI (SSH / Telnet / Console)
• SNMP v1/v2c/v3
• Web-интерфейс
• Syslog
• NTP
• RMON
• USB для обновления и резервного копирования
• Централизованное управление сетью

Питание

• AC 100–240 В
• Энергопотребление: примерно 46–65 Вт (типично)
• Поддержка энергосберегающих технологий (EEE)

Охлаждение

• Активное охлаждение (вентиляторы)
• Воздушный поток через корпус
• Автоматическая регулировка скорости вентиляторов

Физические характеристики

• Форм-фактор: 1U (19" стойка)
• Размеры: 43.6 × 442 × 220 мм
• Вес: около 4.3 кг
• Металлический корпус

Условия эксплуатации

• Рабочая температура: -5°C до +50°C
• Влажность: 5–95% без конденсации
• Высота эксплуатации: до 5000 м

Назначение

Huawei S5735S-L32ST4X-A используется для:

• корпоративных сетей доступа
• кампусных сетей (школы, университеты)
• операторских узлов доступа
• офисных инфраструктур среднего и крупного масштаба
• агрегации оптических линий + медных подключений
• высокоплотных access-сегментов без PoE
