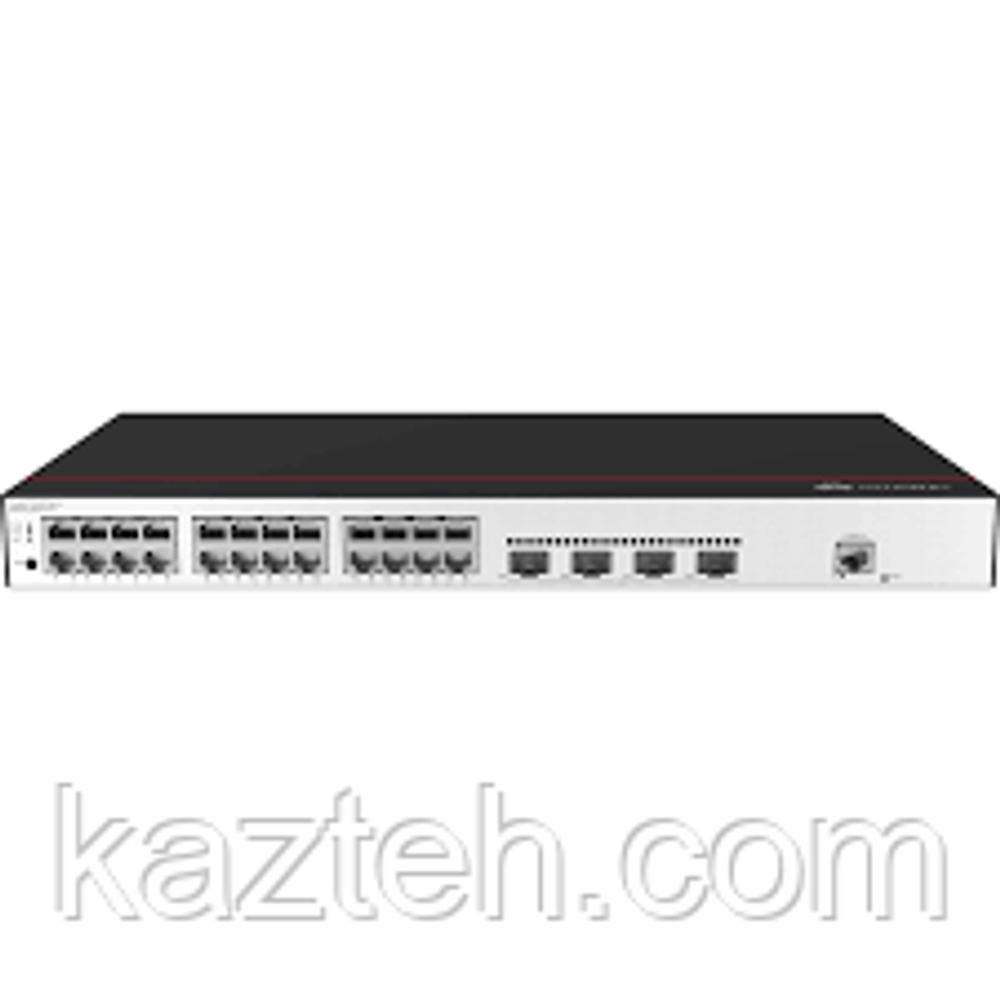

Коммутатор Huawei S5735-S48J4XE-V2

Huawei S5735S-S48J4XE-V2 — это управляемый коммутатор серии CloudEngine S5735S-S (V2), предназначенный для корпоративных и кампусных сетей доступа с оптической инфраструктурой. Это высокоплотная модель с 48 мультигигабитными SFP портами, поддержкой 2.5G/1G/100M, 10G uplink и стековой архитектурой.

Основные характеристики

• Серия: CloudEngine S5735S-S V2
• Тип устройства: L2/L3 управляемый коммутатор
• Порты доступа:
  • 48 × 100M / 1G / 2.5GE SFP (оптические порты)
• Uplink-порты:
  • 4 × 10GE SFP+
• Stack-порты:
  • 2 × 12GE stack interfaces
• PoE: не поддерживается
• Expansion slot: отсутствует
• Питание: 2 слота питания (1+1 резервирование)
• Консольный порт: есть
• USB порт: есть
• ETH management порт: есть
• Охлаждение: активное (вентиляторы)

Порты и интерфейсы

Оптические порты доступа

• 48 × SFP (FE/GE/2.5GE)
• Поддержка:
  • 100 Mbps
  • 1 Gbps
  • 2.5 Gbps
• Используются для:
  • подключения этажных/распределённых коммутаторов
  • оптических линий до рабочих мест
  • высокоскоростных корпоративных магистралей

Uplink

• 4 × 10GE SFP+
• Поддержка:
  • 1G/10G оптические модули
  • DAC / AOC кабели
• Используется для подключения к core или aggregation уровню

Stack

• 2 × 12GE stack ports
• Позволяют объединять несколько устройств в один логический коммутатор (stack)

Производительность

• Коммутационная способность: ~368 Гбит/с (платформенная оценка для серии)
• MAC-таблица: до 16K записей
• VLAN: до 4094 VLAN
• Архитектура: неблокируемая switching fabric

Функции L2 уровня

• VLAN (802.1Q, QinQ)
• STP / RSTP / MSTP
• LACP
• IGMP Snooping
• MLD Snooping
• Loop Protection
• Storm Control
• Port Mirroring
• Port Isolation
• Jumbo Frames

Функции L3 уровня

• Static routing
• RIP / RIPng
• OSPF / OSPFv3
• VRRP
• IPv4 / IPv6 support
• ECMP

Безопасность

• ACL (Access Control Lists)
• 802.1X authentication
• DHCP Snooping
• IP Source Guard
• Dynamic ARP Inspection
• MAC authentication
• AAA (RADIUS / TACACS+)
• Anti-DoS protection
• Ограничение MAC-адресов

Питание и охлаждение

• Энергопотребление: ~89 W (типично для модели)
• Максимум: до ~156 W (в зависимости от PSU)
• Двойное питание: 1+1 резервирование
• Активное охлаждение (2 вентилятора, front-to-back airflow)

Физические характеристики

• Форм-фактор: 1U (19” стойка)
• Размеры: 43.6 × 442 × 420 мм (до ~445.5 мм с выступами)
• Вес: ~5.29 кг
• Металлический корпус
• IP20 защита

Условия эксплуатации

• Рабочая температура: -5°C до +50°C
• Влажность: 5–95% без конденсации
• Высота эксплуатации: до 5000 м

Назначение

Используется для:

• полностью оптических корпоративных сетей (fiber access)
• кампусных сетей (университеты, офисы, дата-центры доступа)
• высокоплотной агрегации SFP подключений
• сетей без медных портов (FTTO / FTTH-like enterprise)
• подключения к ядру через 10G uplink

Кратко

Huawei S5735S-S48J4XE-V2 — это 48-портовый мультигигабитный SFP access-коммутатор с 10G uplink и stack-поддержкой, предназначенный для полностью оптических корпоративных инфраструктур с высокой плотностью соединений.
