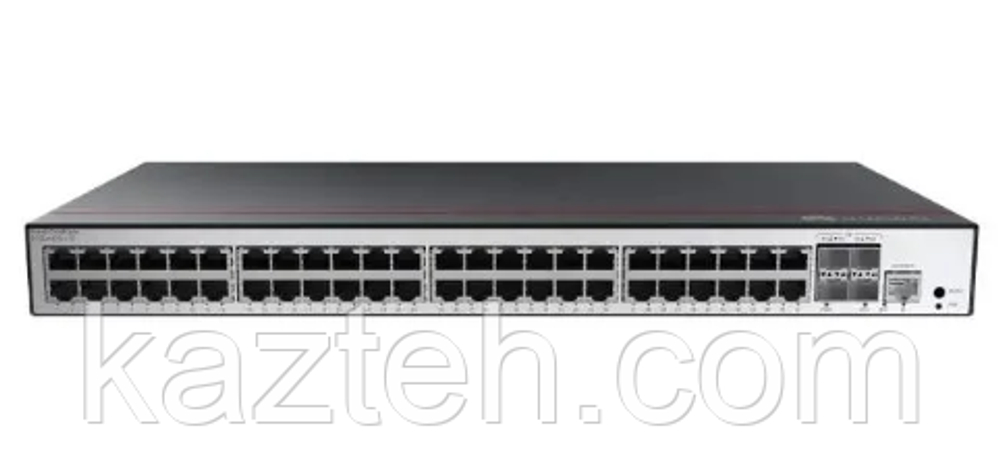

Коммутатор Huawei S5735-S48HS4XE-V2

Huawei S5735S-S48HS4XE-V2 — это управляемый высокоплотный коммутатор серии CloudEngine S5735S-S (V2), предназначенный для корпоративных и кампусных сетей доступа с поддержкой оптических портов, PoE++ через гибридную систему DB50, стековой архитектуры и 10G uplink.

Основные характеристики

• Серия: CloudEngine S5735S-S V2
• Тип устройства: управляемый L2/L3 коммутатор
• Порты доступа:
  • 48 × 100/1000BASE-X (SFP оптические порты)
  • 48 × PoE++ (DB50 гибридные порты)
• Uplink-порты: 4 × 10GE SFP+
• Stack-порты: 2 × 12GE stack interfaces
• PoE: есть (802.3bt PoE++ через DB50 гибридную схему)
• Консольный порт: есть
• USB-порт: есть
• Порт управления (ETH management): есть
• Питание: двойные слоты питания (1+1 резервирование)
• Форм-фактор: 1U

Производительность

• Коммутационная способность: до 176 Гбит/с / до ~672 Гбит/с (платформенно)
• Производительность пересылки: до 144–168 Mpps
• MAC-таблица: до 16K записей
• VLAN: до 4094 VLAN
• Архитектура: неблокируемая switching fabric

Интерфейсы

Оптические порты

• 48 × 100/1000BASE-X SFP
• Поддержка GE оптики (SX/LX/CWDM/DWDM)
• Используются для подключения к ядру сети или распределённых узлов

PoE++ (DB50 гибридные порты)

• 48 × PoE++ (802.3bt)
• Поддержка питания и данных через гибридные кабели
• Применение: Wi-Fi точки доступа, удалённые модули, IP-устройства

Uplink

• 4 × 10GE SFP+
• Поддержка 1G/10G оптики, DAC/AOC кабелей
• Подключение к агрегации или core-сети

Stack

• 2 × 12GE stack interfaces
• Объединение нескольких устройств в единый логический коммутатор

Функции L2 уровня

• VLAN (802.1Q, QinQ)
• STP / RSTP / MSTP
• LACP
• IGMP Snooping
• MLD Snooping
• Storm Control
• Loop Protection
• Port Mirroring
• Port Isolation
• Jumbo Frames

Функции L3 уровня

• Static routing
• RIP / RIPng
• OSPF / OSPFv3
• VRRP
• IPv4 / IPv6 support
• ECMP (в зависимости от конфигурации)

Безопасность

• ACL (Access Control Lists)
• 802.1X authentication
• DHCP Snooping
• IP Source Guard
• Dynamic ARP Inspection
• MAC authentication
• AAA (RADIUS / TACACS+)
• Anti-DoS / storm control
• Ограничение MAC-адресов

Управление

• CLI (SSH / Telnet / Console)
• SNMP v1/v2c/v3
• Syslog
• NTP
• RMON
• USB upgrade / backup
• Централизованное управление сетью

Питание и охлаждение

• Двойное питание: 1+1 резервирование
• AC/DC модули (в зависимости от конфигурации)
• Энергопотребление: ~80–120 Вт (без PoE)
• Максимальное потребление: до ~2000 Вт при полной PoE нагрузке
• Активное охлаждение (2 вентилятора)
• Воздушный поток front-to-back

Физические характеристики

• Форм-фактор: 1U (19” стойка)
• Размеры: 43.6 × 442 × 420 мм
• Вес: около 6–8 кг
• Металлический корпус

Условия эксплуатации

• Рабочая температура: -5°C до +50°C
• Влажность: 5–95% без конденсации
• Высота эксплуатации: до 5000 м

Назначение

Используется для:

• корпоративных кампусных сетей высокой плотности
• оптических access-сетей
• инфраструктуры с PoE++ (через гибридные кабели)
• агрегации большого количества пользователей и устройств
• 10G uplink к ядру сети
• отказоустойчивых сетей с резервированием питания

Кратко

Huawei S5735S-S48HS4XE-V2 — это мощный гибридный access-коммутатор с 48 SFP портами, 48 PoE++ каналами, 4 × 10G uplink и stack-поддержкой, предназначенный для крупных корпоративных и кампусных сетей с высокой плотностью подключений и сложной инфраструктурой.
