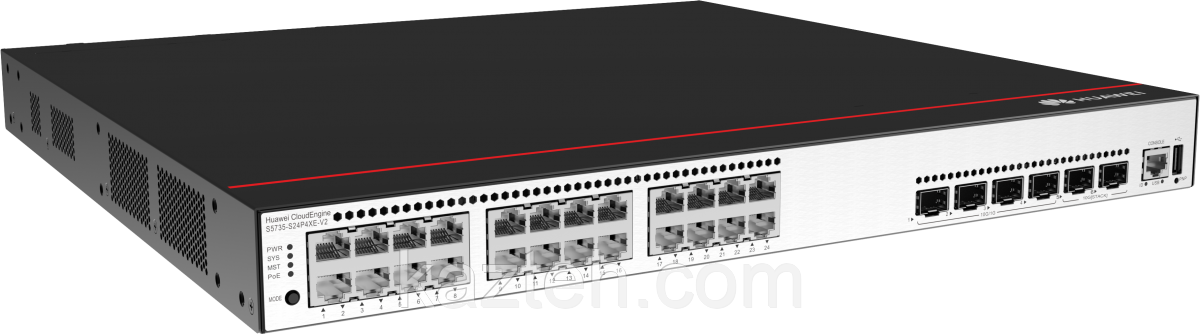

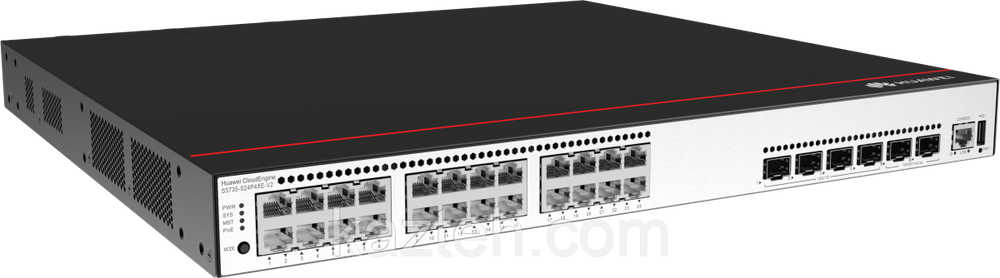

Коммутатор Huawei S5735-S48HJ4XE-V2

Huawei S5735S-S48HJ4XE-V2 — это управляемый высокоплотный коммутатор серии CloudEngine S5735S-S (V2), предназначенный для корпоративных и кампусных сетей доступа с гибридной оптическо-питательной архитектурой (hybrid fiber + PoE++).

Это одна из самых «мощных» access-моделей серии с поддержкой 48 оптических мультигигабитных портов и PoE++ через гибридные интерфейсы DB50.

Основные характеристики

• Серия: CloudEngine S5735S-S V2
• Тип устройства: L2/L3 управляемый коммутатор
• Порты доступа:
  • 48 × 2.5GE SFP (100M/1G/2.5G)
  • 48 × PoE++ порта (через DB50 гибридный интерфейс)
• Uplink-порты:
  • 4 × 10GE SFP+
• Stack-порты:
  • 2 × 12GE stack interfaces
• Питание: 2 слота (1+1 резервирование)
• PoE: PoE++ до 90W на порт (через гибридную систему)
• Консольный порт: есть
• USB порт: есть
• ETH management порт: есть
• Охлаждение: активное (вентиляторы)

Архитектура портов (ключевая особенность)

Модель использует гибридную схему Huawei:

• 48 оптических SFP портов (данные)
• 48 PoE++ портов (питание через DB50 разъёмы)

➡️ Порты работают в паре:

• оптика передаёт данные
• DB50 подаёт питание по гибридному кабелю

Это решение используется для:

• Wi-Fi 6/7 точек доступа высокой мощности
• outdoor AP
• видеокамер с нагревателями
• удалённых устройств без локального питания

Производительность

• Коммутационная способность: ~368 Гбит/с (платформенная оценка)
• Производительность пересылки: ~276 Mpps
• MAC-таблица: до 16K записей
• VLAN: до 4094 VLAN
• Архитектура: неблокируемая switching fabric

Uplink и стек

• 4 × 10GE SFP+ uplink
• Поддержка DAC / AOC / оптики
• 2 × 12GE stack ports
• Объединение в единый logical switch (stack)

PoE и питание

• PoE++: до 90W на порт (802.3bt / hybrid implementation)
• Система питания:
  • 2 PSU слота
  • резервирование 1+1
• Поддержка высокой суммарной мощности PoE (до ~1.6–1.9 kW в зависимости от блока питания)
• Горячая замена блоков питания

L2 функции

• VLAN (802.1Q, QinQ)
• STP / RSTP / MSTP
• LACP
• IGMP Snooping
• MLD Snooping
• Storm Control
• Loop Protection
• Port Isolation
• Port Mirroring
• Jumbo Frames

L3 функции

• Static routing
• RIP / RIPng
• OSPF / OSPFv3
• VRRP
• IPv4 / IPv6
• ECMP

Безопасность

• ACL (L2–L4)
• 802.1X authentication
• DHCP Snooping
• IP Source Guard
• Dynamic ARP Inspection
• MAC authentication
• AAA (RADIUS / TACACS+)
• Anti-DoS защита
• ограничение MAC-адресов

Управление

• CLI (SSH / Telnet / Console)
• SNMP v1/v2c/v3
• Syslog
• NTP
• RMON
• USB backup / upgrade
• централизованное управление (iMaster NCE / eSight)

Питание и охлаждение

• Энергопотребление: ~100 W (без PoE)
• Максимум: до ~1900 W (с полной PoE нагрузкой)
• Активное охлаждение (front-to-back airflow)
• Интеллектуальное управление вентиляторами

Физические характеристики

• Форм-фактор: 1U (19” стойка)
• Размеры: 43.6 × 442 × 420–445.5 мм
• Вес: ~6.3 кг
• Корпус: металлический
• IP20 защита

Условия эксплуатации

• Температура: -5°C до +50°C
• Влажность: 5–95% без конденсации
• Высота: до 5000 м

Назначение

Используется для:

• крупных корпоративных кампусных сетей
• Wi-Fi 6/7 инфраструктуры высокой мощности
• IP-видеонаблюдения enterprise уровня
• распределённых сетей с гибридным питанием
• удалённых узлов без локального питания
• оптических access сетей нового поколения

Кратко

Huawei S5735S-S48HJ4XE-V2 — это 48-портовый мультигигабитный оптический коммутатор с гибридным PoE++ питанием через DB50, 10G uplink и стековой архитектурой, предназначенный для сложных корпоративных сетей с высокой плотностью устройств и удалённым питанием.
