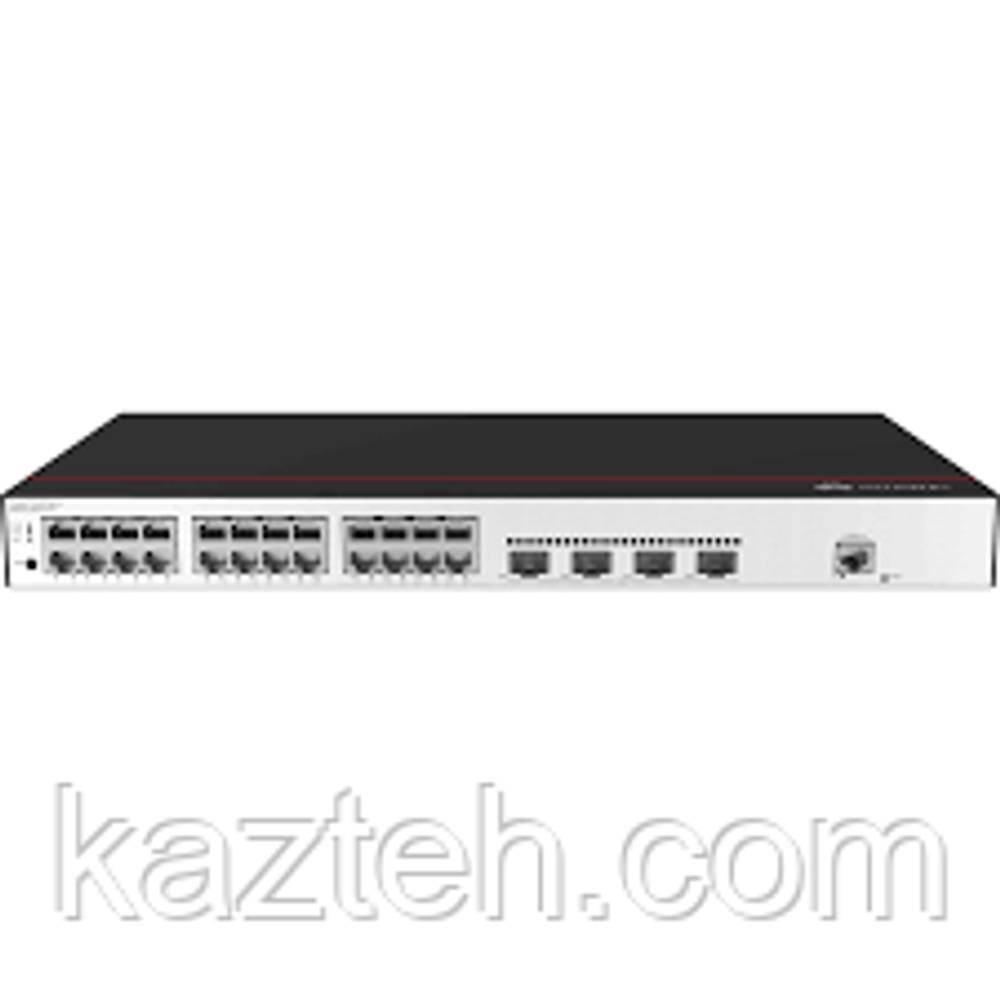

Коммутатор Huawei S5735-S24P4XEZ-V2

Huawei S5735S-S24P4XEZ-V2 — это управляемый коммутатор серии CloudEngine S5735S-S (V2), предназначенный для корпоративных и кампусных сетей доступа. Модель сочетает медные порты с поддержкой PoE+, 10G uplink-интерфейсы и стековую архитектуру, что делает её подходящей для офисных и кампусных развертываний с питанием конечных устройств.

Основные характеристики

• Серия: CloudEngine S5735S-S V2
• Тип устройства: управляемый L2/L3 коммутатор
• Порты доступа:
  • 24 × 10/100/1000BASE-T (RJ45)
• Uplink-порты:
  • 4 × 10GE SFP+
• Stack-порты:
  • 2 × 12GE stack interfaces
• PoE: есть (PoE+ 802.3af/at)
• Expansion slot: есть (в зависимости от ревизии E/Z)
• Консольный порт: есть
• USB-порт: есть
• ETH management порт: есть
• Питание: 1+1 резервирование (двойные блоки питания)
• Охлаждение: активное (вентиляторы)

Производительность

• Коммутационная способность: до 176–224 Гбит/с / до ~520 Гбит/с (платформенно)
• Производительность пересылки: около 132–168 Mpps
• MAC-таблица: до 16K записей
• VLAN: до 4094 VLAN
• Архитектура: неблокируемая switching fabric

Интерфейсы

Порты доступа

• 24 × Gigabit Ethernet (10/100/1000 Mbps)
• Поддержка PoE+ (питание IP-устройств)
• Auto MDI/MDIX
• Подключение:
  • IP-телефоны
  • Wi-Fi точки доступа
  • камеры видеонаблюдения
  • IoT-устройства

Uplink

• 4 × 10GE SFP+
• Поддержка:
  • 1G/10G оптики
  • DAC / AOC кабелей
• Используются для подключения к ядру сети или агрегации

Stack

• 2 × 12GE stack ports
• Объединение нескольких коммутаторов в единый логический switch

Функции L2 уровня

• VLAN (802.1Q, QinQ)
• STP / RSTP / MSTP
• LACP (агрегация каналов)
• IGMP Snooping
• MLD Snooping
• Loop Protection
• Storm Control
• Port Isolation
• Port Mirroring
• Jumbo Frames

Функции L3 уровня

• Static routing
• RIP / RIPng
• OSPF / OSPFv3
• VRRP
• IPv4 / IPv6 support
• ECMP (в зависимости от конфигурации)

Безопасность

• ACL (Access Control Lists)
• 802.1X authentication
• DHCP Snooping
• IP Source Guard
• Dynamic ARP Inspection
• MAC authentication
• AAA (RADIUS / TACACS+)
• Anti-DoS protection
• Ограничение MAC-адресов

Управление

• CLI (SSH / Telnet / Console)
• SNMP v1/v2c/v3
• Syslog
• NTP
• RMON
• USB backup / upgrade
• Централизованное управление сетью

Питание и охлаждение

• Двойное питание: 1+1 резервирование
• AC/DC модули (в зависимости от конфигурации)
• PoE-бюджет: зависит от установленного PSU (до высокой мощности PoE-нагрузки)
• Энергопотребление без PoE: ~50–70 Вт
• Активное охлаждение (2 вентилятора)
• Воздушный поток front-to-back

Физические характеристики

• Форм-фактор: 1U (19” стойка)
• Размеры: 43.6 × 442 × 420–446 мм
• Вес: около 5–7 кг
• Металлический корпус

Условия эксплуатации

• Рабочая температура: -5°C до +50°C
• Влажность: 5–95% без конденсации
• Высота эксплуатации: до 5000 м

Назначение

Используется для:

• корпоративных сетей доступа
• кампусов и офисных зданий
• Wi-Fi инфраструктуры (PoE+ для точек доступа)
• IP-телефонии и видеонаблюдения
• агрегации рабочих мест
• подключения к ядру сети через 10G uplink

Кратко

Huawei S5735S-S24P4XEZ-V2 — это 24-портовый гигабитный PoE+ коммутатор с 10G uplink и стековой поддержкой, предназначенный для корпоративных сетей, где требуется питание конечных устройств и высокая пропускная способность.
