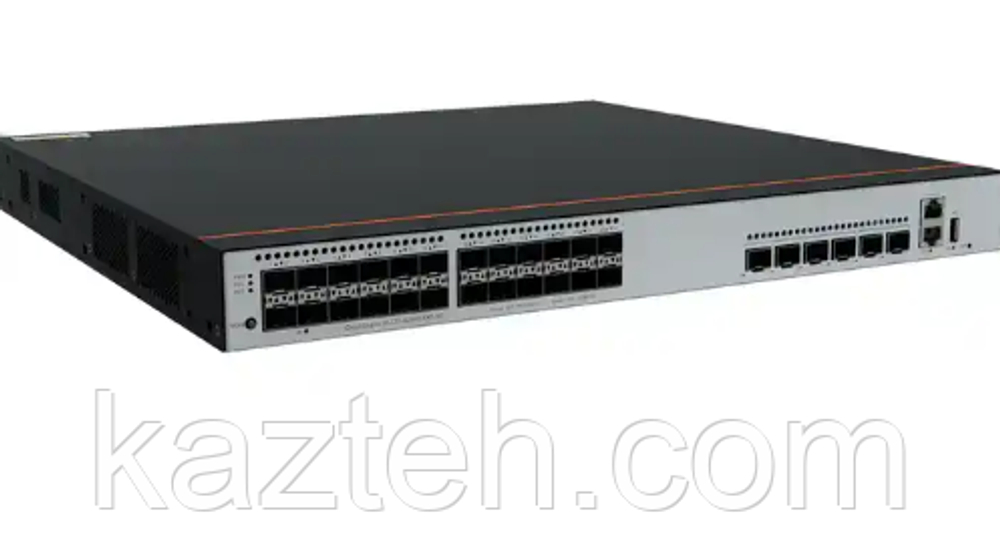

Коммутатор Huawei S5735-S24HS4XE-V2

Huawei S5735S-S24HS4XE-V2 — это управляемый коммутатор серии CloudEngine S5735S V2, предназначенный для корпоративных и кампусных сетей доступа. Модель относится к гибридным (optical + electrical + PoE++) решениям с поддержкой 10G uplink и стековой архитектуры.

Основные характеристики

• Серия: CloudEngine S5735S-S V2
• Тип устройства: управляемый L2/L3 коммутатор
• Порты доступа:
  • 24 × 100/1000BASE-X (SFP оптические порты)
  • • гибридные PoE++ через DB50 интерфейс (24 порта)
• Uplink-порты: 4 × 10GE SFP+
• Stack-порты: 2 × 12GE
• PoE: есть (PoE++ / 802.3bt через гибридную схему)
• Консольный порт: есть
• USB-порт: есть
• ETH management порт: есть
• Питание: двойные слоты питания (1+1 резервирование)
• Особенность: гибридный опто-электрический дизайн (hybrid switch)

Производительность

• Коммутационная способность: до 176 Гбит/с / до ~672 Гбит/с (платформенно)
• Производительность пересылки: до 144–168 Mpps
• MAC-таблица: до 16K записей
• VLAN: до 4094 VLAN
• Архитектура: неблокируемая switching fabric

Интерфейсы

Оптические порты

• 24 × 100/1000BASE-X SFP
• Поддержка GE оптических модулей (SX/LX/CWDM/DWDM)
• Используются для подключения к ядру сети или распределённой инфраструктуры

PoE++ (гибридные порты DB50)

• 24 × PoE++ (802.3bt)
• Питание и данные могут передаваться через гибридные кабели
• Поддержка удалённых устройств (AP, RU, IP-устройства)

Uplink

• 4 × 10GE SFP+
• Поддержка 1G/10G модулей и DAC/AOC кабелей
• Подключение к агрегации или core-сети

Stack

• 2 × 12GE stack interfaces
• Объединение нескольких устройств в единый логический коммутатор

Функции L2 уровня

• VLAN (802.1Q, QinQ)
• STP / RSTP / MSTP
• LACP
• IGMP Snooping
• MLD Snooping
• Loop Protection
• Storm Control
• Port Mirroring
• Port Isolation
• Jumbo Frames

Функции L3 уровня

• Static routing
• RIP / RIPng
• OSPF / OSPFv3
• VRRP
• IPv4 / IPv6 support
• ECMP (в зависимости от конфигурации)

Безопасность

• ACL (Access Control Lists)
• 802.1X authentication
• DHCP Snooping
• IP Source Guard
• Dynamic ARP Inspection
• MAC authentication
• AAA (RADIUS / TACACS+)
• Anti-DoS / broadcast storm control
• Ограничение MAC-адресов

Управление

• CLI (SSH / Telnet / Console)
• SNMP v1/v2c/v3
• Syslog
• NTP
• RMON
• USB upgrade / backup
• Centralized network management

Питание и охлаждение

• Двойное питание (1+1 резервирование)
• AC/DC модули (в зависимости от конфигурации)
• Энергопотребление: ~50–70 Вт (без нагрузки PoE)
• Активное охлаждение (вентиляторы)
• Воздушный поток front-to-back

Физические характеристики

• Форм-фактор: 1U (19” стойка)
• Размеры: 43.6 × 442 × 420–446 мм (в зависимости от кабельной части)
• Вес: около 5–7 кг
• Металлический промышленный корпус

Условия эксплуатации

• Рабочая температура: -5°C до +50°C
• Влажность: 5–95% без конденсации
• Высота эксплуатации: до 5000 м

Назначение

Используется для:

• корпоративных кампусных сетей
• гибридных оптических инфраструктур
• удалённых точек доступа (RU/AP через PoE++ по гибридным кабелям)
• высокоплотных access-сетей
• операторских и enterprise решений с 10G uplink
• сетей с резервированием питания и повышенной надежностью

Кратко

Huawei S5735S-S24HS4XE-V2 — это высокопроизводительный гибридный access-коммутатор с 24 оптическими портами, 24 PoE++ каналами через DB50, 4 × 10G uplink и стековой поддержкой, предназначенный для сложных корпоративных и операторских сценариев.
