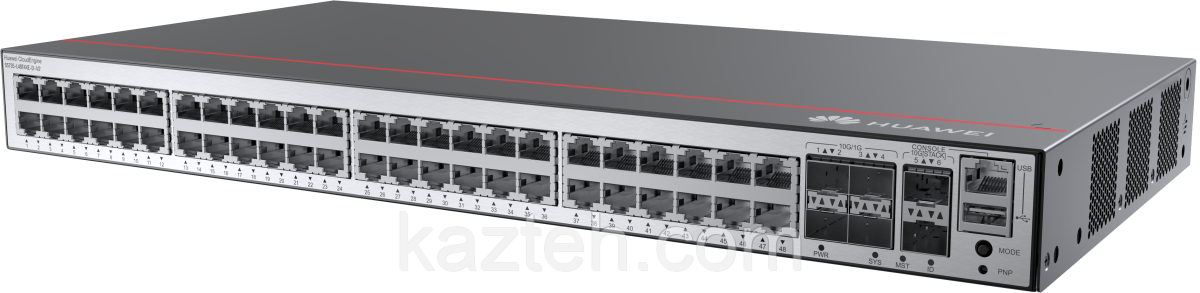

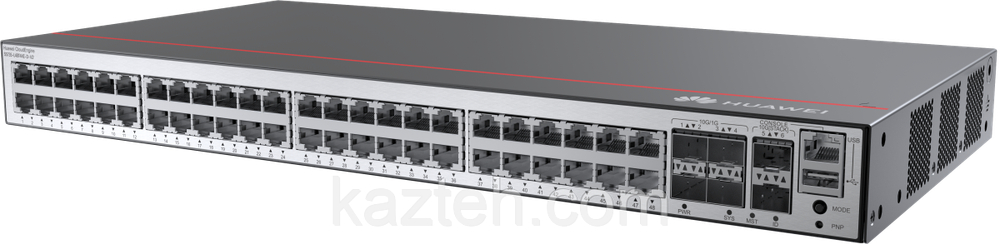

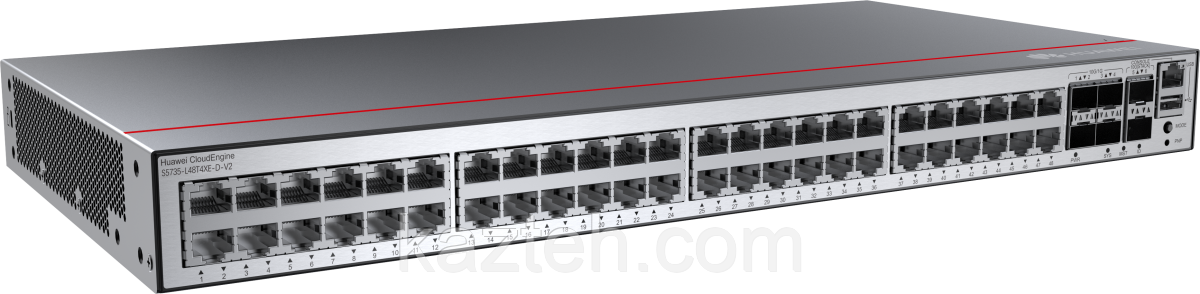

Huawei S5735‑L48T4XE‑D‑V2 — это высокопроизводительный управляемый коммутатор корпоративного и кампусного уровня, входящий в серию CloudEngine S5735-L-V2, предназначенный для построения масштабируемых, отказоустойчивых и безопасных сетевых инфраструктур в офисах, кампусах, гостиницах, образовательных учреждениях, дата-центрах и средах с большим количеством пользователей и устройств. Он сочетает высокую пропускную способность, низкие задержки и расширенные функции управления сетью, позволяя оптимизировать работу корпоративных приложений, VoIP, видеонаблюдения, Wi-Fi-сетей и облачных сервисов.
🔌 1. Аппаратная архитектура и интерфейсы

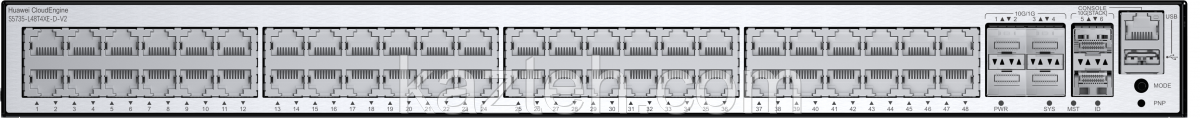

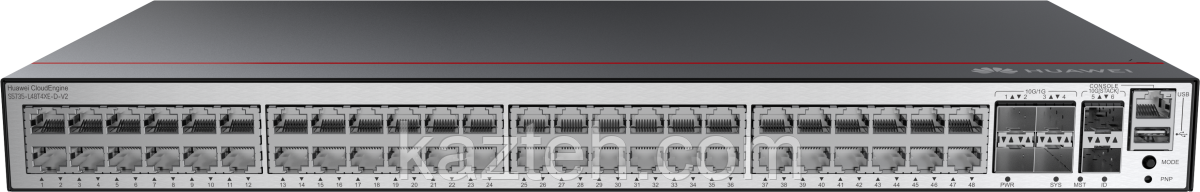

Коммутатор оборудован:
- 48 × 10/100/1000BASE-T RJ45 — гигабитные порты для подключения рабочих станций, серверов, точек доступа, камер видеонаблюдения и других сетевых устройств. Порты поддерживают автоопределение скорости и режим автосогласования.
- 4 × 10GbE SFP+ — высокоскоростные uplink-порты для соединения с магистралью сети, ядром кампуса или другими коммутаторами для обеспечения высокой пропускной способности.
- 2 × 12GE стекируемых порта (SFP/SFP+) — предназначены для объединения нескольких коммутаторов в стек с общей конфигурацией и управлением. Стекирование позволяет повысить отказоустойчивость и управлять несколькими устройствами как одним логическим коммутатором.
- Консольный порт RJ45 — для прямого управления через CLI при настройке.
- USB 2.0 порт — для обновления прошивки, резервного копирования настроек, загрузки и выгрузки файлов конфигурации.
Важно: модель не поддерживает PoE, поэтому питание подключаемых устройств через Ethernet недоступно.

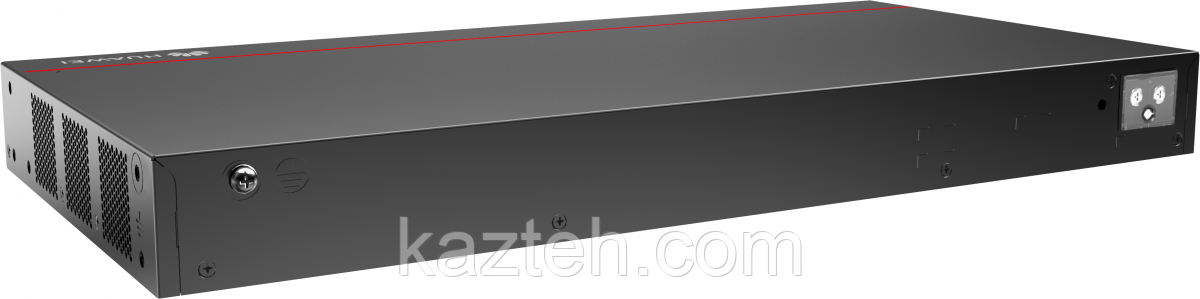

Коммутатор выполнен в форм-факторе 1U, с компактными габаритами 44 × 442 × 220 мм и встроенной системой охлаждения с интеллектуальным управлением вентиляторами для оптимизации температуры и снижения шума.
⚡ 2. Производительность и коммутационные возможности
- Коммутационная способность: до 224 Гбит/с при полной загрузке всех портов.
- Пропускная способность пересылки пакетов: до 168 миллионов пакетов в секунду.
- Поддержка 4094 VLAN, гибкая сегментация сети для отделения разных подразделений и служб.
- Поддержка Jumbo Frames для передачи крупных блоков данных без фрагментации, что особенно важно для мультимедийных приложений и серверного трафика.
- Полный дуплекс на всех портах для максимальной производительности и минимизации задержек.
Эти характеристики обеспечивают надежную работу сети при больших нагрузках и позволяют подключать большое количество пользователей и устройств без потери скорости передачи данных.
🧠 3. Управление трафиком и QoS
Коммутатор предоставляет гибкую систему управления трафиком и приоритезации данных:
- 8 аппаратных очередей для организации приоритетов трафика.
- Классификация пакетов по 802.1p, DSCP, IP-адресу, портам и ACL.
- Поддержка Rate Limiting для ограничения полосы пропускания на портах или VLAN.
- Prioritization для VoIP-трафика, видеоконференций и критически важных сервисов.
- Поддержка Remarking/Marking трафика для интеграции с другими коммутаторами и маршрутизаторами.
Такая система позволяет создавать надежную и предсказуемую сеть для бизнес-приложений и мультимедийных сервисов.
🛡 4. Безопасность и защита сети
Huawei S5735‑L48T4XE‑D‑V2 обеспечивает комплексную защиту на уровне доступа и сети:
- ACL (Access Control List) для фильтрации пакетов по IP, MAC и портам.
- Port Security для ограничения количества и типа подключаемых устройств по MAC-адресу.
- 802.1X аутентификация пользователей и устройств.
- DHCP Snooping, IP Source Guard, ARP Inspection для защиты от поддельного трафика и атак.
- Storm Control — предотвращение широковещательных и мультикаст штормов.
- Поддержка защиты от DoS-атак, SYN-flood, сканирования портов и других видов сетевых угроз.
Эти функции обеспечивают безопасность корпоративной инфраструктуры и надежную защиту пользователей.
🔁 5. Отказоустойчивость и высокая доступность
Коммутатор поддерживает протоколы и технологии для непрерывной работы сети:
- STP / RSTP / MSTP для предотвращения петель и построения отказоустойчивой топологии.
- VRRP — резервирование шлюза по умолчанию.
- LACP — агрегирование физических каналов для увеличения пропускной способности и повышения отказоустойчивости.
- Loopback Detection / BPDU Guard для защиты от ошибочной топологии сети.
- Поддержка стекирования коммутаторов для масштабирования сети и централизованного управления.
🌐 6. Маршрутизация и L3-функции
- Поддержка статической маршрутизации IPv4 и IPv6.
- Межсегментная маршрутизация (Inter-VLAN Routing).
- Поддержка мультикаст-маршрутизации через IGMP/MLD Snooping.
- Совместимость с современными корпоративными протоколами для интеграции с ядром сети и облачными решениями.
📊 7. Управление и мониторинг
- CLI (SSH / консоль) для профессионального управления.
- SNMP v1/v2/v3, RMON для мониторинга сети и аналитики.
- Возможность интеграции с системами централизованного управления корпоративной сетью.
- USB-порт для обновления прошивки, резервного копирования и восстановления конфигурации.
Такая архитектура управления позволяет автоматизировать настройку сети, контролировать производительность и быстро реагировать на ошибки.
🏢 8. Типичные сценарии использования
- Корпоративные офисы: распределение рабочих портов, подключение серверов, точек доступа Wi-Fi, VoIP-телефонов.
- Кампусные сети: объединение этажных коммутаторов в стек для управления как одним устройством, высокая пропускная способность между сегментами.
- Гостиницы и образовательные учреждения: гибкая сегментация VLAN, приоритезация мультимедийного трафика, поддержка большого числа пользователей.
- Сети с высокой нагрузкой: соединение серверов и точек доступа, обработка больших объемов данных и мультимедиа.
Важно: данный коммутатор не обеспечивает PoE и требует отдельного источника питания для PoE-устройств.
🎯 9. Преимущества Huawei S5735‑L48T4XE‑D‑V2
- Высокая пропускная способность и низкая задержка.
- Надежность и отказоустойчивость.
- Расширенные функции безопасности.
- Поддержка VLAN, мультикаст и QoS.
- Централизованное управление и мониторинг.
- Возможность объединения в стек.
- Совместимость с IPv6.
- Простая интеграция в существующую корпоративную инфраструктуру.
