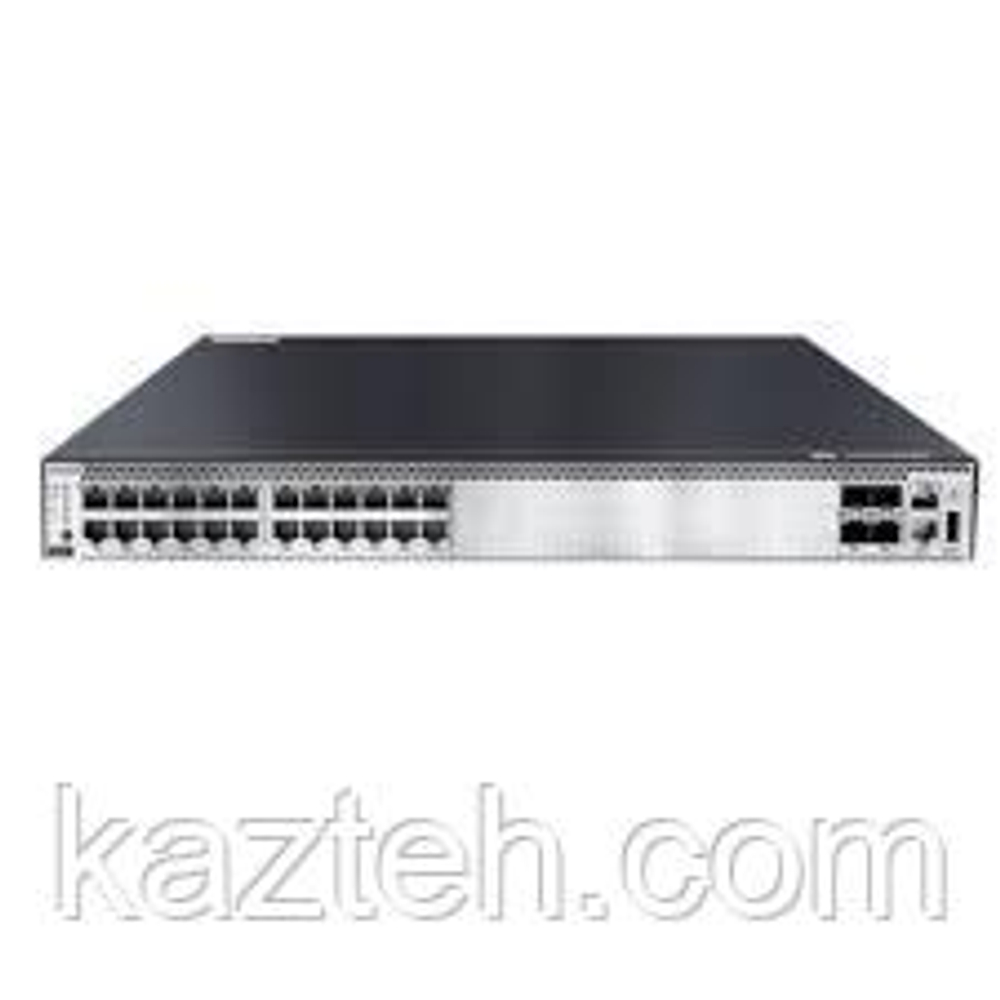

Коммутатор Huawei S5731-S8UM16UN2Q

Huawei S5731-S8UM16UN2Q — это высокоплотный управляемый коммутатор серии CloudEngine S5731-S, предназначенный для корпоративных кампусных сетей, где требуется гибкая конфигурация мультигигабитных портов (до 10GE), PoE++ и uplink до 40GE. Это одна из наиболее универсальных моделей в линейке S5731 благодаря переключаемым режимам портов.

Основные характеристики

• Серия: CloudEngine S5731-S
• Тип устройства: L2/L3 управляемый коммутатор
• Порты доступа (гибридные Multi-GE):
  • комбинации 100M / 1G / 2.5G / 5G / 10G BASE-T
  • конфигурация зависит от режима работы портов
• Uplink-порты:
  • 2 × 40GE QSFP+
  • либо альтернативный режим: 4 × 10GE SFP+
• PoE: PoE++ (802.3bt, до 90W на порт)
• Питание: до 3 слотов питания (AC/DC), резервирование 1+1+1
• Консольный порт: есть
• USB порт: есть
• ETH management порт: есть
• Охлаждение: активное (вентиляторы)

Гибкость портов (ключевая особенность)

Устройство поддерживает переключаемые режимы портов, например:

Режим 1 (40GE uplink)

• до 2 × 40GE QSFP+
• часть портов работает как 10G / 2.5G

Режим 2 (10GE uplink)

• 4 × 10GE SFP+
• более равномерное распределение multi-GE портов

➡️ Режим выбирается через команду конфигурации (port-config-mode).

Производительность

• Коммутационная способность: до ~520 Гбит/с (платформенно)
• Производительность пересылки: до ~250–300 Mpps (в зависимости от режима)
• MAC-таблица: до 16K записей
• VLAN: до 4094 VLAN
• Архитектура: неблокируемая switching fabric

Интерфейсы

Multi-GE порты

• 8 × 100M/1G/2.5G/5G/10G BASE-T
• 16 × 100M/1G/2.5G BASE-T
• Поддержка:
  • Wi-Fi 6 / Wi-Fi 7 AP
  • камеры высокой мощности
  • IoT/edge устройства
• PoE++ питание (до 90W на порт)

Uplink

• 2 × 40GE QSFP+
• поддержка breakout:
  • 1 × 40GE → 4 × 10GE

или

• 4 × 10GE SFP+ (в альтернативном режиме)

L2 функции

• VLAN (802.1Q, QinQ)
• STP / RSTP / MSTP
• ERPS
• LACP
• IGMP Snooping
• MLD Snooping
• Port Isolation
• Storm Control
• Port Mirroring
• Jumbo Frames

L3 функции

• Static routing
• RIP / RIPng
• OSPF / OSPFv3
• VRRP
• ECMP
• IPv4 / IPv6 dual stack
• Policy-Based Routing

Безопасность

• ACL (L2–L4)
• 802.1X authentication
• MAC authentication
• Portal authentication
• DHCP Snooping
• Dynamic ARP Inspection
• IP Source Guard
• AAA (RADIUS / TACACS+)
• Anti-DoS защита

Управление

• CLI (SSH / Telnet / Console)
• Web-интерфейс
• SNMP v1/v2c/v3
• NETCONF
• Syslog
• NTP
• RMON
• USB upgrade / backup
• централизованное управление (iMaster NCE / eSight)

Питание и охлаждение

• Энергопотребление: ~120–150 W (без PoE)
• PoE нагрузка: до ~2000+ W (в зависимости от PSU)
• Модульное питание: 1+1+1 резервирование
• Активное охлаждение (front-to-back airflow)
• Интеллектуальные вентиляторы

Физические характеристики

• Форм-фактор: 1U (19” стойка)
• Размеры: 43.6 × 442 × 420–454 мм
• Вес: ~6–7 кг
• Металлический корпус
• IP20 защита

Условия эксплуатации

• Температура: -5°C до +50°C
• Влажность: 5–95% без конденсации
• Высота: до 5000 м

Назначение

Используется для:

• корпоративных кампусных сетей высокой плотности
• Wi-Fi 6/7 инфраструктуры с PoE++
• распределённых сетей с гибридными uplink (10G/40G)
• видеонаблюдения и IoT систем
• крупных офисных и университетских сетей
• магистральной агрегации access-уровня

Кратко

Huawei S5731-S8UM16UN2Q — это универсальный мультигигабитный PoE++ коммутатор с гибкой конфигурацией портов (до 10G), поддержкой 40G uplink и 1+1+1 питанием, предназначенный для сложных корпоративных сетей с высокой плотностью и разнообразными типами подключений.
