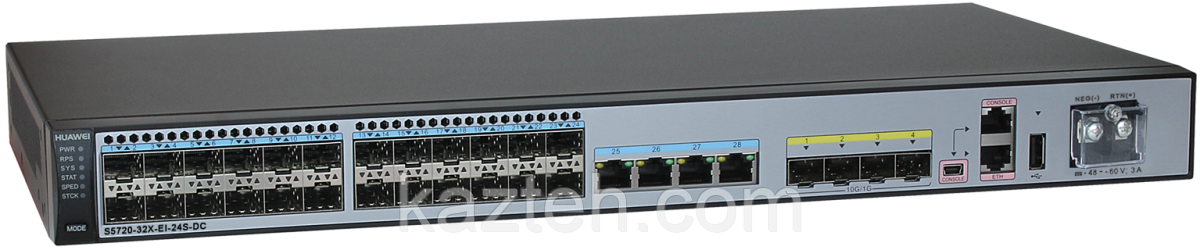

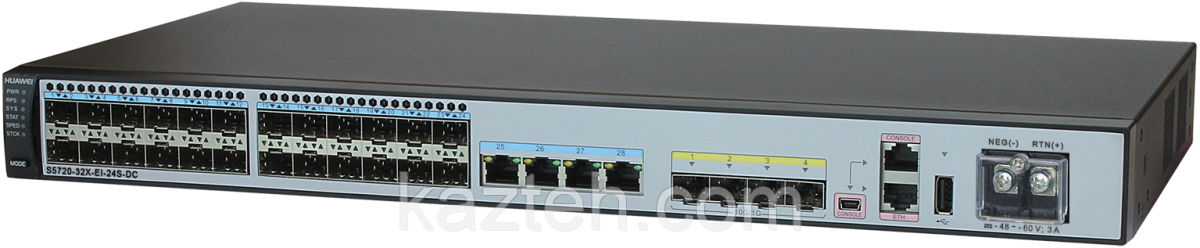

Huawei S5720‑32X‑EI‑24S‑DC — управляемый коммутатор серии S5720‑EI для корпоративных и кампусных сетей. Эта модель работает на DC‑питании (постоянный ток) и поддерживает подключение резервного источника питания. Коммутатор обеспечивает высокую пропускную способность, поддержку L2/L3 функций и подходит для построения надежной сети с множеством портов и высокоскоростными uplink‑линками.

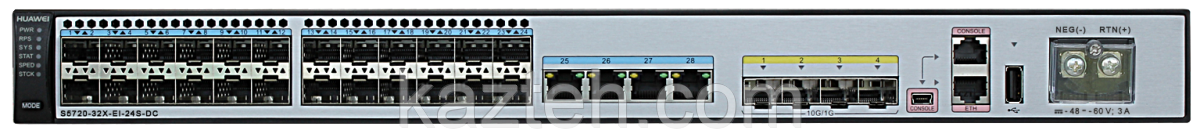

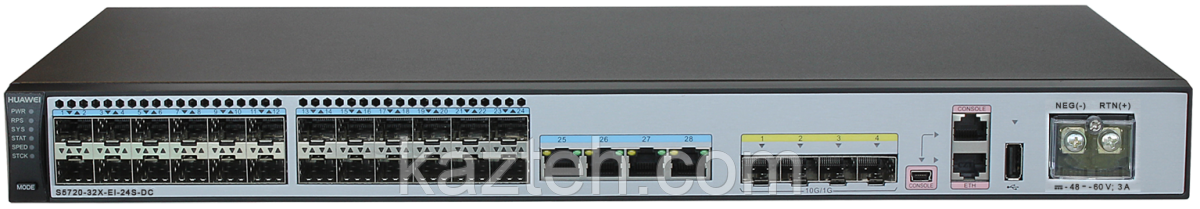

🔌 Порты и интерфейсы
Основные сетевые порты:
-
24 × 100/1000 BASE‑X (SFP) — оптические гигабитные порты.
-
4 × 10/100/1000 BASE‑T (RJ‑45) — медные гигабитные порты.
-
4 × 10 GE SFP+ — высокоскоростные uplink‑порты.
Дополнительные интерфейсы:
-

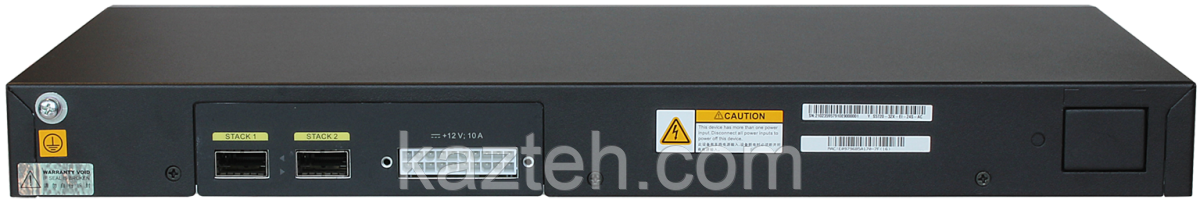

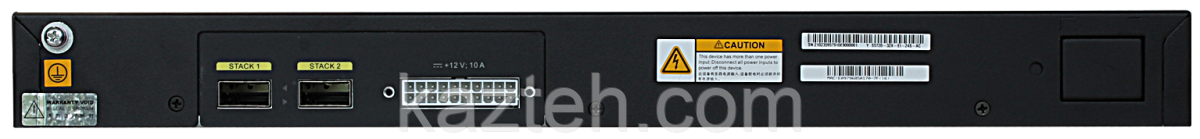

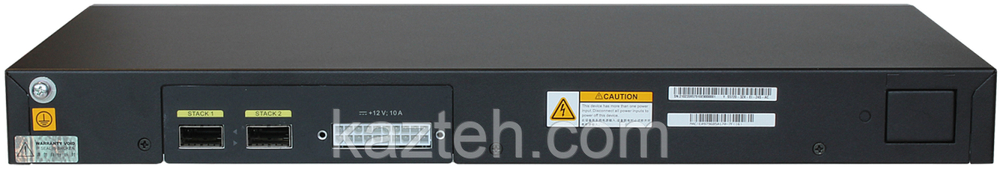

2 × QSFP+ стековые порты для объединения коммутаторов в стек.
-
ETH Management порт (RJ‑45) — выделенный порт управления.
-
Консольный порт (RJ‑45) и Mini‑USB — локальная настройка.
-
USB‑порт — обновление ПО и перенос конфигураций.
⚙️ Аппаратные характеристики
-
Коммутационная емкость: 598 Гбит/с.
-
Производительность пересылки: около 102 млн пакетов/с.
-
Оперативная память: 2 GB RAM.
-
Flash‑память: 340–512 MB.
-
Питание: встроенный DC‑источник (примерно −48 В … −60 В DC).
-
Поддержка внешнего RPS для резервирования питания.
-
PoE не поддерживается.
-
Активное вентиляторное охлаждение.
-
Корпус: 1U для 19‑дюймовой стойки.
-
Вес: примерно 4–8 кг.
🌐 Сетевые функции
L2 (коммутация):
-
VLAN до 4094.
-
Протоколы резервирования: STP, RSTP, MSTP, ERPS.
-
LACP для объединения каналов.
-
Управление MAC‑адресами, фильтрация и старение.
L3 (маршрутизация):
-
Статическая маршрутизация IPv4/IPv6.
-
Поддержка динамических протоколов маршрутизации в зависимости от версии ПО.
-
Поддержка IPv6 и функций Super Virtual Fabric (SVF).
QoS и безопасность:
-
Классификация и приоритизация трафика, управление полосой пропускания.
-
ACL для фильтрации трафика, DHCP‑snooping, защита источника IP.
Управление:
-
CLI (командная строка) для точной настройки.
-
Мониторинг и диагностика сети (RMON, NQA, трассировка).
⚡ Питание и охлаждение
-
Встроенный DC‑блок питания.
-
Возможность подключения внешнего RPS для резервирования.
-
Активное вентиляторное охлаждение поддерживает работу при полной нагрузке.
🌡️ Условия эксплуатации
-
Температура: 0 °C … +45 °C.
-
Относительная влажность: 5–95 % без конденсата.
-
Рабочая высота: поддерживается эксплуатация на различных высотах над уровнем моря.
🧩 Сценарии применения
-
Сети доступа и агрегации в офисах, кампусах и филиалах.
-
Подключение большого числа оптоволоконных и медных устройств.
-
Uplink‑соединения через 10 Gbps порты для передачи трафика к ядру сети.
-
Инфраструктуры с DC‑питанием (телеком, дата‑центры с DC‑бэком).
-
Сети с высокой плотностью портов и требованиями к надежности.
