📌 Общая информация

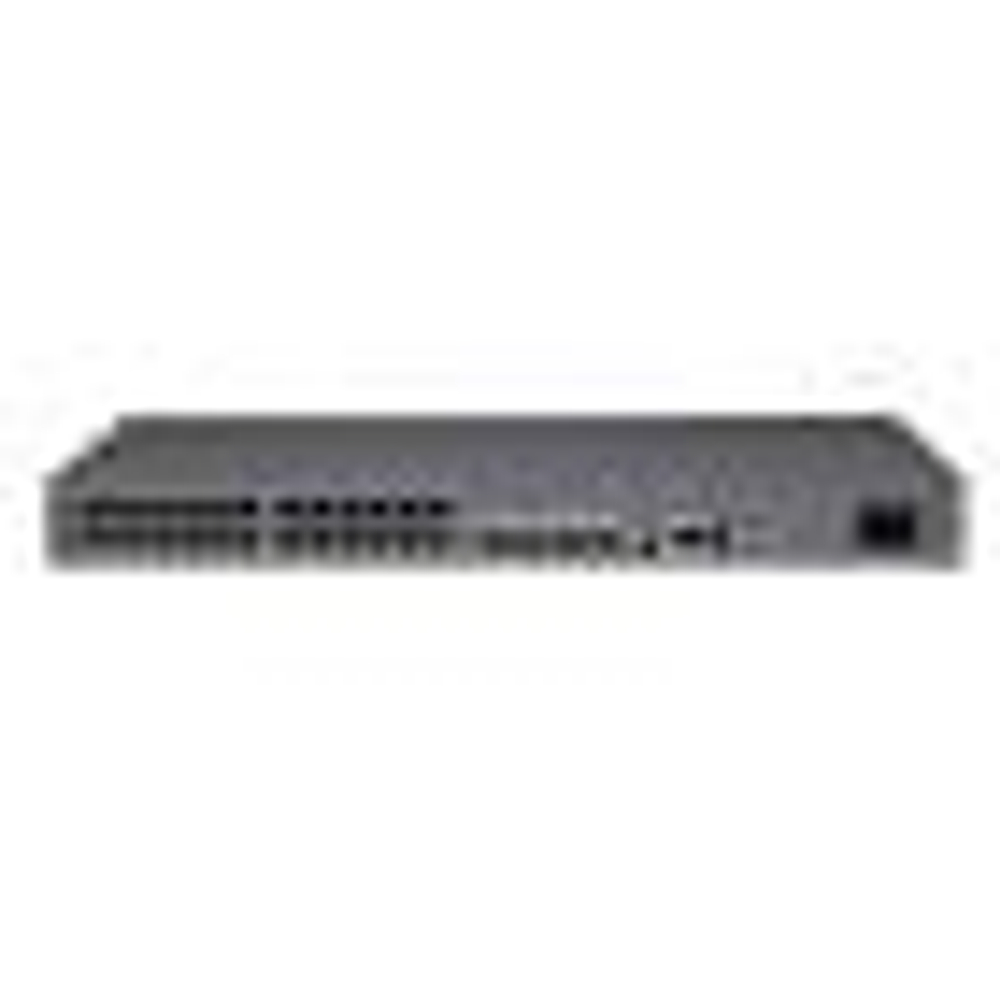

Huawei S5300-28X-LI-AC — это управляемый коммутатор уровня корпоративной сети, входящий в серию S5300-LI. Он предназначен для построения сетей доступа и агрегации, обеспечивает высокую производительность, гибкие варианты подключения и расширенные функции уровня L2/L3 для корпоративных и операторских сетей. Коммутатор работает от встроенного источника питания переменного тока (AC).
🔌 Порты и интерфейсы
Коммутатор имеет следующую портовую конфигурацию:
- 24 × 10/100/1000BASE-T порта (RJ-45) — гигабитные медные порты для подключения рабочих станций, серверов, точек доступа, IP-телефонов и другого сетевого оборудования.
- 4 × 1G SFP порта — оптические uplink-порты для подключения к магистрали сети или другим коммутаторам.
- 4 × 10GE SFP+ порта — высокоскоростные uplink-интерфейсы для агрегации трафика и подключения к ядру сети.
Эта комбинация портов позволяет гибко строить сеть с разными типами соединений и скоростями.
⚙️ Питание
- Питание от переменного тока (AC) — встроенный блок питания обеспечивает работу устройства от стандартной сети 220 В переменного тока.
- Коммутатор рассчитан на устойчивую работу в стандартных офисных и серверных помещениях.
🧠 Сетевые функции
🔹 Функции уровня L2 (коммутация)
- VLAN (виртуальные локальные сети)
- Spanning Tree Protocol (STP / RSTP / MSTP) для защиты от петель
- Link Aggregation (LACP) — объединение портов для увеличения пропускной способности
- IGMP Snooping — оптимизация multicast-трафика
- QoS — управление приоритетами трафика
- ACL — фильтрация трафика и контроль доступа
🔹 Функции уровня L3 (базовые)
- Статическая маршрутизация
- Меж-VLAN маршрутизация (Inter-VLAN routing)
Эти функции позволяют эффективно организовать обмен трафиком внутри сети без необходимости использования внешнего маршрутизатора.
🛠 Управление и безопасность
Коммутатор поддерживает несколько способов управления:
- CLI (командная строка)
- Web-интерфейс
- SNMP (сетевой мониторинг)
- RMON и системные журналы
Функции безопасности:
- Поддержка 802.1X (аутентификация устройств)
- DHCP Snooping (защита от поддельных DHCP-серверов)
- Защита от сетевых атак и аномалий
- ACL для контроля доступа
📏 Физические характеристики
- Форм-фактор: монтаж в стойку 19", толщина 1U
- Конструкция предназначена для установки в стандартные телекоммуникационные шкафы
- Устройство рассчитано на круглосуточную работу в корпоративной сети
- Рабочие условия: стандартные для офисных и серверных помещений
🎯 Область применения
Коммутатор используется в:
- корпоративных сетях доступа
- сетях агрегации трафика
- подключении рабочих станций, серверов, точек доступа
- сегментировании сети с помощью VLAN
- сетях с высокой плотностью пользователей
📌 Краткая сводка
- 24 × гигабитных медных портов (RJ-45)
- 4 × 1G SFP оптических порта
- 4 × 10GE SFP+ uplink-порта
- Расширенные функции уровня L2 и базовые L3
- Управление через CLI, Web, SNMP
- Питание AC
- Установка в стойку 19"
