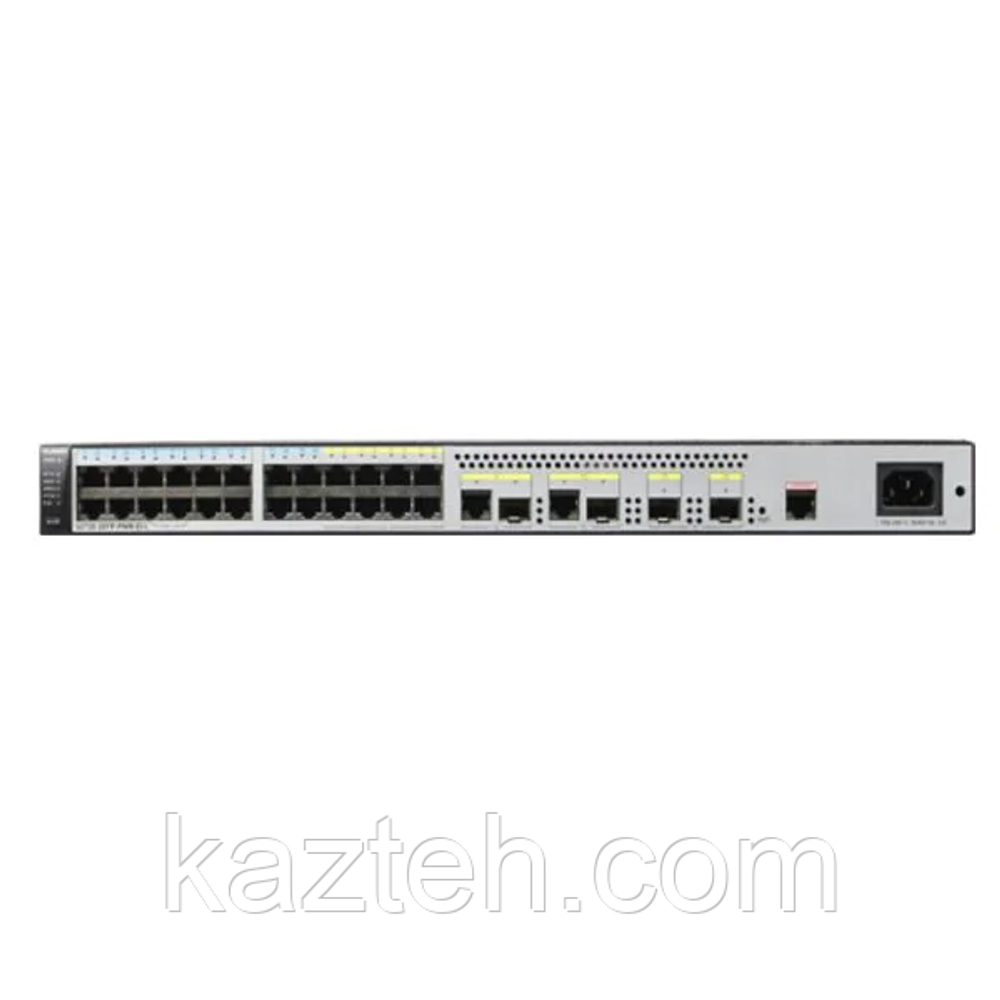

Huawei S2720‑28TP‑PWR‑EI‑L — техническое описание
Huawei S2720‑28TP‑PWR‑EI‑L — управляемый сетевой коммутатор уровня доступа из серии S2720, предназначенный для корпоративных сетей, офисов и кампусов. Устройство обеспечивает функции коммутации L2/L3, поддержку питания по Ethernet (PoE/PoE+), безопасность и удобные средства управления.
📌 Основные характеристики
- Семейство: Huawei S2720 Series
- Назначение: Коммутатор доступа/агрегации для небольших и средних сетей
- Фиксированная конфигурация: без возможности модульного расширения
- Вариант модели: с PoE‑питанием и лицензией расширенных функций (EI‑L)
🔌 Портовая конфигурация
Основные порты
- 24 × 10/100/1000 Mbps RJ45 — универсальные порты для подключения конечных пользовательских устройств.
Поддерживают передачу данных, а также питание PoE/PoE+ на совместимые устройства.
Uplink‑порты
- 4 × 1G SFP оптических порта — используются для соединения с магистральными коммутаторами, серверами или маршрутизаторами по оптоволокну.
⚡ PoE‑возможности
- Поддержка PoE/PoE+: питание по стандартам IEEE 802.3af/at на портах RJ45.
- PoE‑мощность: коммутатор способен обеспечивать питание PoE‑устройств (точки доступа Wi‑Fi, IP‑камеры, VoIP‑телефоны и др.) с автоматическим обнаружением и распределением PoE‑мощности между активными устройствами.
- Распределение мощности: зависит от общего бюджета PoE и потребления подключённых устройств.
📶 Сетевая функциональность
L2‑функции
- Поддержка VLAN (статическая, QinQ)
- STP/RSTP/MSTP — протоколы защиты топологии сети
- LACP — агрегация каналов
- IGMP Snooping — оптимизация multicast‑трафика
- QoS/CoS — приоритезация трафика
- Port‑Mirroring — зеркалирование трафика
L3‑функции
- Статическая маршрутизация IPv4
- Proxy ARP
- Ограниченная поддержка базовых маршрутизируемых функций (обычно используется на уровне сети доступа)
Безопасность
- ACL (фильтрация L2–L4)
- Port Security
- Storm Control — защита от широковещательных штормов
- DHCP Snooping
- IP Source Guard
Управление
- CLI (консоль/SSH)
- SNMP v1/v2c/v3
- Syslog, RMON
- Web‑интерфейс (упрощённое управление)
- Централизованное управление поддерживается
⚡ Производительность
| Параметр | Значение |
|---|---|
| Коммутационная ёмкость | ≈ 128 Гбит/с |
| Максимальный throughput | ~95 Mpps |
| MAC‑таблица | ~8 K записей |
| VLAN | до 4 096 |
| Буфер пакетов | аппаратный буфер |
Эти параметры делают модель подходящей для офисных сетей, сегментов с высокой плотностью PoE‑устройств и средних нагрузок.
📦 Питание и охлаждение
- PoE‑питание: встроенное, распределяется по RJ45 портам
- AC‑питание: коммутатор работает от стандартной сети переменного тока
- Охлаждение: активное, вентилятор в корпусе
- Питание и PoE рассчитаны на работу в стандартных офисных и кампусных условиях.
🌡️ Условия эксплуатации
- Температура: ~0 °C … 45 °C
- Влажность: 5–95 % без конденсата
- Монтаж: настольный или стойка 19″ (1U)
🛠️ Применение
Huawei S2720‑28TP‑PWR‑EI‑L подходит для:
- офисных сетей с PoE‑устройствами
- небольших кампусов и филиалов
- IP‑видеонаблюдения, VoIP‑телефонии
- сетей с требованиями качества обслуживания и безопасности
- сегментов доступа, требующих L2/L3‑функций
🏁 Итог
Huawei S2720‑28TP‑PWR‑EI‑L — это управляемый коммутатор доступа с 24 Gigabit RJ45 портами с PoE/PoE+ и 4 оптическими SFP портами. Он сочетает функциональность L2/L3, PoE‑питание, средства безопасности и управления, делая его подходящим решением для корпоративных и кампусных сетей с умеренной нагрузкой и PoE‑требованиями.
