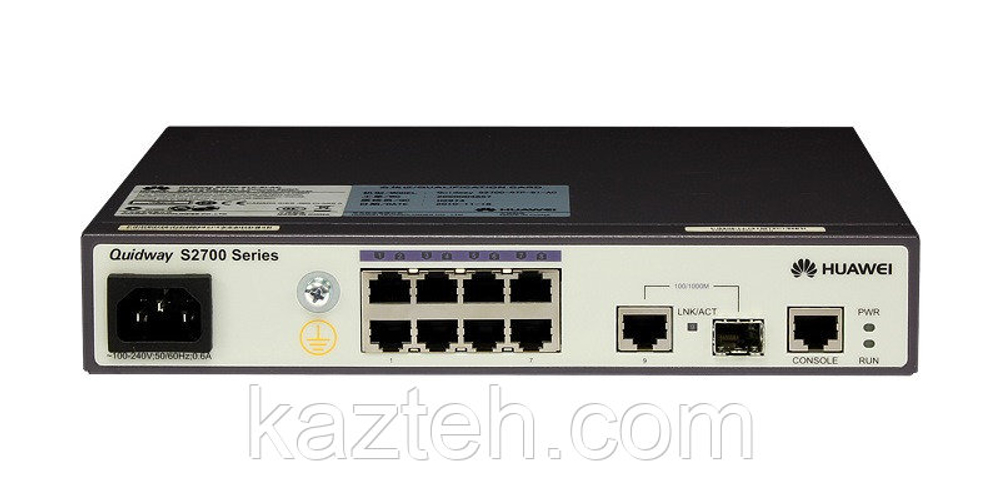

Коммутатор Huawei S2700-9TP-SI-AC — это управляемое сетевое устройство корпоративного класса, предназначенное для построения стабильных и экономичных сетей уровня доступа. Он относится к серии Huawei S2700 SI (Standard Image) и используется в небольших и средних корпоративных сетях, где важны простота управления, надежность и энергоэффективность.
Данная модель широко применяется в офисах, учебных заведениях, государственных учреждениях, гостиницах и системах видеонаблюдения, обеспечивая стабильное подключение конечных устройств и передачу данных на вышестоящие уровни сети.
🔷 Роль устройства в сети
Huawei S2700-9TP-SI-AC выполняет функцию коммутатора уровня доступа (Access Switch).
Основные сценарии применения:
- корпоративные офисные сети
- филиалы компаний
- IP-видеонаблюдение (CCTV)
- IP-телефония (VoIP)
- подключение Wi-Fi точек доступа
- небольшие локальные сети
Он подключает конечные устройства и передает трафик в распределительную или магистральную сеть (distribution/core).
🔌 Портовая структура
Коммутатор имеет следующую конфигурацию портов:
- 8 портов 10/100BASE-TX Fast Ethernet
- 1 комбинированный uplink-порт (10/100/1000BASE-T + SFP)
- консольный порт для управления ([turn0search0])
Возможности подключения:
- рабочие станции и ПК
- IP-телефоны
- камеры видеонаблюдения
- Wi-Fi точки доступа
- подключение к магистральной сети (медь или оптика)
Комбо uplink порт позволяет выбирать между медным Ethernet и оптическим SFP-модулем (одновременно используется только один вариант).
⚡ Производительность и характеристики
Huawei S2700-9TP-SI-AC обеспечивает стабильную работу в небольших и средних сетях:
- до 8 000 MAC-адресов
- до 4096 VLAN
- коммутационная способность около 32 Гбит/с ([turn0search12])
- производительность примерно ~2.7 Mpps
- энергоэффективная архитектура
- стабильная работа 24/7
🌐 Функции уровня Layer 2
Коммутатор поддерживает стандартный набор функций Layer 2:
- VLAN (802.1Q) — логическая сегментация сети
- STP / RSTP / MSTP — защита от петель
- LACP — агрегация каналов
- QoS — приоритизация трафика (голос, видео, данные)
- Port Mirroring — мониторинг и анализ
- Storm Control — защита от broadcast-штормов
- IGMP Snooping — оптимизация multicast-трафика
🔐 Безопасность
- ACL (Access Control Lists) — фильтрация трафика
- MAC-фильтрация
- Port Security — защита портов
- DHCP Snooping (в зависимости от конфигурации)
- защита от широковещательных атак
- контроль подключенных устройств
🔧 Управление и операционная система
Huawei S2700-9TP-SI-AC работает под управлением Huawei VRP (Versatile Routing Platform).
Способы управления:
- CLI (основной способ)
- Web-интерфейс
- SNMP мониторинг
- консольный порт для первичной настройки
Возможности администрирования:
- настройка VLAN
- управление портами
- мониторинг сети
- настройка QoS
- диагностика и обновление ПО
🔁 Надёжность и эксплуатация
- стабильная работа 24/7
- высокая надежность (MTBF около 44 лет)
- безвентиляторная (fanless) конструкция
- естественное охлаждение
- низкое энергопотребление (~12–13 Вт)
- минимальные требования к обслуживанию
- высокая отказоустойчивость
🏗 Конструкция
- металлический корпус
- стандартный 19” форм-фактор для установки в стойку
- встроенный AC блок питания
- бесшумная работа (без вентиляторов)
- компактный и прочный дизайн
📌 Итог
Huawei S2700-9TP-SI-AC — это компактный и надежный коммутатор уровня доступа без PoE, ориентированный на стабильную работу в корпоративных сетях.
Ключевые преимущества:
- 8 Fast Ethernet портов
- 1 combo uplink порт
- расширенные функции Layer 2
- бесшумная работа
- высокая надежность 24/7
- энергоэффективность
Это практичное решение для небольших офисов и сетей, где не требуется PoE, но важны стабильность, простота и надежность.
