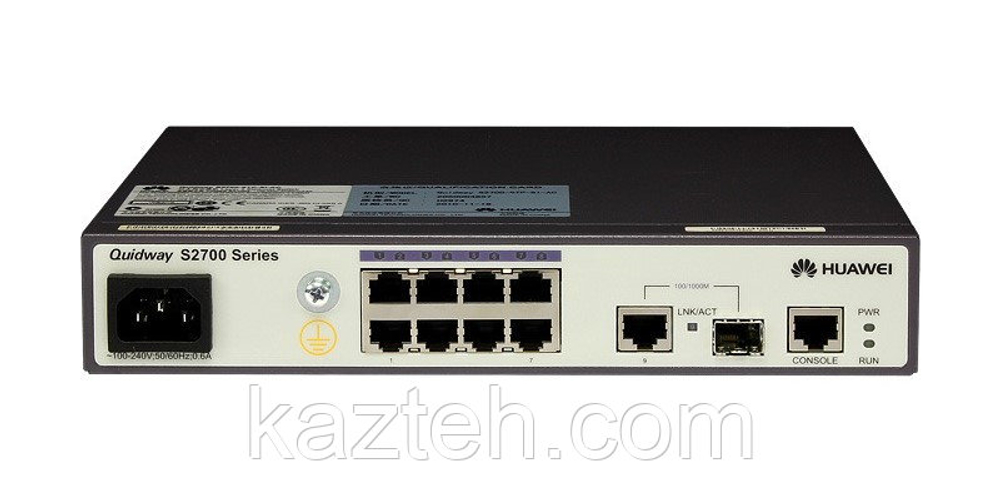

Коммутатор Huawei S2700-9TP-PWR-EI-AC — это управляемое сетевое устройство корпоративного класса, предназначенное для построения стабильных и энергоэффективных сетей уровня доступа. Он относится к серии Huawei S2700 EI (Enhanced Image) и сочетает в себе функции коммутатора доступа с поддержкой PoE, что делает его удобным решением для офисных и корпоративных инфраструктур малого масштаба.
Данная модель часто используется в офисах, учебных заведениях, гостиницах, государственных учреждениях и системах видеонаблюдения, где требуется питание конечных устройств через Ethernet и стабильная работа сети 24/7.
🔷 Роль устройства в сети
Huawei S2700-9TP-PWR-EI-AC применяется как коммутатор уровня доступа (Access Switch).
Основные сценарии использования:
- корпоративные офисные сети
- филиалы компаний
- IP-видеонаблюдение (CCTV)
- IP-телефония (VoIP)
- подключение Wi-Fi точек доступа
- небольшие локальные сети
Он обеспечивает подключение конечных устройств и одновременно может питать их через PoE, а также передавать трафик на вышестоящие уровни сети (distribution/core).
🔌 Портовая структура
Коммутатор имеет следующую конфигурацию портов:
- 8 портов 10/100BASE-TX Fast Ethernet с поддержкой PoE/PoE+
- 1 комбинированный uplink-порт (10/100/1000BASE-T + SFP)
- консольный порт для управления
Возможности подключения:
- IP-камеры видеонаблюдения
- VoIP-телефоны
- Wi-Fi точки доступа
- рабочие станции и ПК
- подключение к магистральной сети (оптика или медь)
Комбо uplink порт позволяет использовать либо медный, либо оптический канал (SFP), в зависимости от инфраструктуры.
⚡ PoE (Power over Ethernet)
Ключевая особенность модели — поддержка PoE:
- встроенный PoE-блок питания
- общий PoE-бюджет около 124 Вт
- поддержка IEEE 802.3af / 802.3at
- возможность питания нескольких устройств одновременно
Примеры питания:
- IP-камеры (до 8 устройств при 802.3af)
- Wi-Fi точки доступа
- VoIP телефоны
PoE позволяет упростить монтаж, уменьшить количество блоков питания и повысить гибкость установки оборудования.
⚡ Производительность и характеристики
Huawei S2700-9TP-PWR-EI-AC обеспечивает стабильную работу в сетях малого масштаба:
- до 8 000 MAC-адресов
- до 4096 VLAN
- коммутационная способность около 32 Гбит/с
- энергоэффективная архитектура
- низкая задержка передачи данных
- стабильная работа 24/7
🌐 Функции уровня Layer 2
Коммутатор поддерживает стандартные функции Layer 2:
- VLAN (802.1Q) — логическая сегментация сети
- STP / RSTP / MSTP — защита от петель
- LACP — агрегация каналов
- QoS — приоритизация трафика (голос, видео, данные)
- Port Mirroring — мониторинг и диагностика
- Storm Control — защита от broadcast-штормов
- IGMP Snooping — оптимизация multicast-трафика
🔐 Безопасность
- ACL (Access Control Lists) — фильтрация трафика
- MAC-фильтрация
- Port Security — защита портов
- DHCP Snooping (в зависимости от конфигурации)
- защита от широковещательных атак
- контроль подключенных устройств
🔧 Управление и операционная система
Huawei S2700-9TP-PWR-EI-AC работает под управлением Huawei VRP (Versatile Routing Platform).
Способы управления:
- CLI (основной способ)
- Web-интерфейс
- SNMP мониторинг
- консольный порт для первичной настройки
Возможности администрирования:
- настройка VLAN
- управление портами
- мониторинг сети
- настройка QoS
- диагностика и обновление ПО
🔁 Надёжность и эксплуатация
- стабильная работа 24/7
- высокая надежность (MTBF около 35.5 лет)
- безвентиляторная (fanless) конструкция
- естественное охлаждение
- защита от скачков напряжения
- минимальные требования к обслуживанию
- промышленная устойчивость
🏗 Конструкция
- металлический корпус
- компактный форм-фактор для установки в стойку
- встроенный AC + PoE блок питания
- отсутствие вентиляторов (тихая работа)
- прочная корпоративная конструкция
📌 Итог
Huawei S2700-9TP-PWR-EI-AC — это компактный PoE-коммутатор уровня доступа с небольшим количеством портов, но расширенными возможностями питания устройств.
Ключевые преимущества:
- 8 Fast Ethernet PoE портов
- 1 combo uplink порт (RJ45/SFP)
- поддержка PoE/PoE+
- высокая надежность 24/7
- бесшумная работа
- простое управление
Это оптимальное решение для небольших офисов и систем видеонаблюдения, где важно одновременно передавать данные и обеспечивать питание устройств через Ethernet.
