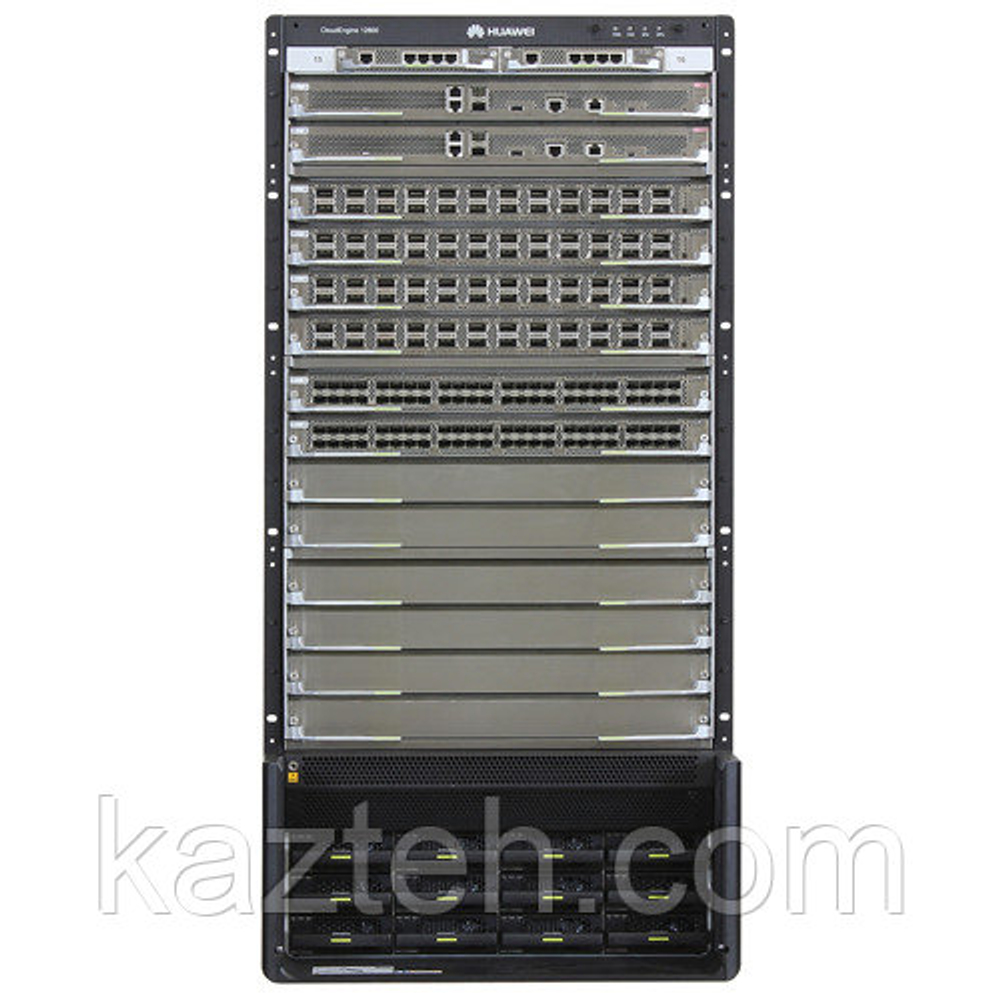

Huawei CE12812A-B01 — это высокопроизводительная модульная платформа уровня дата-центра, относящаяся к серии Huawei CloudEngine 12800. Данное устройство представляет собой не просто коммутатор, а полноценное шасси (chassis-based switch system) операторского класса, предназначенное для построения ядра (Core) и агрегации в крупных корпоративных и облачных сетях.
Это оборудование используется в инфраструктурах, где требуется экстремально высокая пропускная способность, минимальные задержки, масштабируемость и отказоустойчивость уровня телеком-операторов и крупных дата-центров.
🔷 Общая архитектура устройства
Huawei CE12812A-B01 построен как модульная система с распределённой архитектурой, включающей:
- управляющие модули (MPU)
- интерфейсные линейные карты (LPU)
- коммутационные фабрики (SFU)
- модули питания (Power Modules)
- системы охлаждения (Fan Modules)
- модули мониторинга (CMU)
Такой дизайн позволяет масштабировать систему под конкретные задачи — от корпоративного ядра до уровня операторского дата-центра.
🔷 Производительность и масштабируемость
Данная модель относится к классу ultra-high-end switching платформ и обеспечивает:
- пропускную способность до сотен Тбит/с (в зависимости от конфигурации)
- обработку десятков миллиардов пакетов в секунду
- поддержку огромного количества интерфейсов 10G / 40G / 100G и выше
Согласно архитектуре CloudEngine 12800, система может масштабироваться до тысяч высокоскоростных портов, включая:
- 100GE (100 Gigabit Ethernet)
- 40GE
- 25GE
- 10GE
Это делает платформу пригодной для крупных облачных провайдеров, государственных центров обработки данных и магистральных сетей.
🔷 Конфигурация шасси CE12812A-B01
Конкретная версия Huawei CE12812A-B01 представляет собой bundle-комплектацию, которая обычно включает:
- AC chassis assembly (основное шасси)
- 2 × MPU (Main Processing Unit)
- 5 × SFU (Switch Fabric Unit)
- 6 × PAC-2700W power modules (модули питания)
При этом интерфейсные карты (LPU) и дополнительные модули обычно докупаются отдельно.
🔷 Слотовая структура системы
Архитектура устройства включает большое количество слотов:
- до 12 LPU-слотов (линейные интерфейсные модули)
- 2 MPU-слота (управление системой)
- 2 CMU-слота (мониторинг и контроль)
- 6 SFU-слотов (коммутационная фабрика)
- до 12 power slots (питание)
- до 17 fan slots (охлаждение)
Такая плотность модулей позволяет строить отказоустойчивые и высоконагруженные системы уровня carrier-grade.
🔷 Коммутационная архитектура (Clos Fabric)
Huawei CE12812A-B01 использует многослойную Clos-архитектуру, которая обеспечивает:
- неблокирующую коммутацию (non-blocking switching)
- равномерное распределение трафика
- минимальные задержки передачи данных
- масштабирование без потери производительности
Каждый SFU работает в режиме балансировки нагрузки, обеспечивая резервирование и отказоустойчивость.
🔷 Надёжность и отказоустойчивость
Система разработана для работы в критически важных инфраструктурах и обеспечивает:
- полное резервирование ключевых компонентов
- горячую замену модулей (hot-swap)
- распределённую обработку данных
- устойчивость к отказам отдельных карт или модулей
Даже при выходе из строя части компонентов система продолжает работу без остановки сети.
🔷 Питание и энергосистема
Huawei CE12812A-B01 поддерживает несколько типов питания:
- AC (переменный ток)
- DC (постоянный ток)
- High-voltage DC (HVDC)
Модули питания PAC-2700W обеспечивают стабильное энергоснабжение всей системы.
Преимущества:
- резервирование питания (N+1)
- распределённая нагрузка
- высокая энергоэффективность
- поддержка дата-центровых стандартов питания
🔷 Система охлаждения
Коммутатор оснащён многоуровневой системой охлаждения:
- до 17 вентиляторных модулей
- фронтально-задний воздушный поток
- автоматическое регулирование оборотов
Это позволяет поддерживать стабильную работу даже при максимальной нагрузке 24/7.
🔷 Области применения
Huawei CE12812A-B01 используется в:
- ядре (Core) операторских сетей
- крупных дата-центрах (Cloud Data Centers)
- облачных платформах (Cloud Infrastructure)
- интернет-провайдерах (ISP backbone)
- государственных сетях связи
- финансовых инфраструктурах (банки, биржи)
🔷 Назначение в сетевой архитектуре
Данное устройство применяется там, где требуется:
- максимальная пропускная способность
- минимальная задержка (low latency)
- высокая плотность портов
- масштабируемость уровня Tier-1 операторов
- высокая отказоустойчивость
🔷 Итог
Huawei CE12812A-B01 — это не просто коммутатор, а полнофункциональная модульная платформа операторского уровня, предназначенная для построения критически важных сетевых инфраструктур.
Его ключевые преимущества:
- экстремальная производительность
- модульная архитектура
- масштабируемость до огромных нагрузок
- высокая надёжность 24/7
- поддержка дата-центровых стандартов
