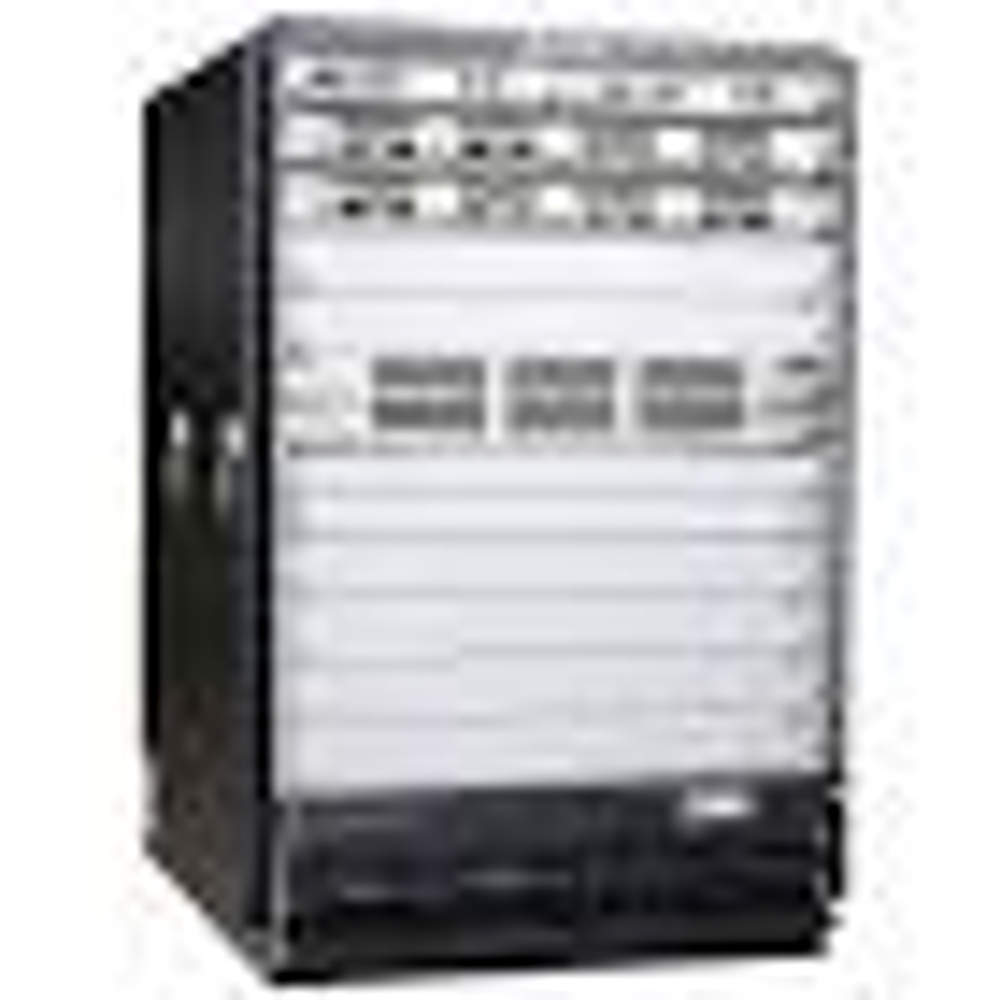

Huawei CE12808S‑AC1 — полное техническое описание
Huawei CE12808S‑AC1 — это магистральное шасси высокопроизводительного коммутатора серии CloudEngine 12800, предназначенное для центров обработки данных и крупных корпоративных сетей. Устройство представляет собой базовый корпус с вентиляторами и поддержкой питания AC/HVDC, на который устанавливаются модули (интерфейсные карты, платы управления, источники питания и т.п.) в соответствии с требованиями конкретной сети.
📌 Основная функция
CE12808S‑AC1 служит основой для построения распределённой магистрали с высокой плотностью портов и высокой пропускной способностью. Он не имеет встроенных сетевых портов — порты реализуются за счёт установки линейных/интерфейсных карт, что даёт гибкость в выборе интерфейсов под конкретную архитектуру сети (10/40/100GE и выше).
🧱 Аппаратная архитектура
Шасси и слоты
- Service Slots: 8 — слотов для сервисных модулей (LPUs)
- Switching Fabric Module Slots: 4 — слота для коммутационных модулей
- LPU Slots (Line Processing Units): 8 — модули обработки линии/портов
- MPU Slots (Main Processing Units): 2 — основные процессорные платы
- SFU Slots (Switch Fabric Units): 4 — платы коммутационной матрицы
- Power Slots: 8 — слотов для источников питания (AC/HVDC)
- Fan Slots: 6 — места для вентиляторных модулей охлаждения
Корпус использует архитектуру «Clos» с распределённым буфером и коммутацией на ячейках, поддерживая строгий воздушный поток «front‑to‑back», что характерно для модульных коммутаторов дата‑центров.
⚡ Производительность
- Коммутационная ёмкость: до 89/516 Тбит/с (в зависимости от установленных модулей)
- Скорость пересылки пакетов: около 34 560 млн пакетов/с
- Высокая плотность и пропускная способность обеспечивают масштабируемость и минимальные задержки при больших нагрузках.
🔌 Порты и расширение
Шасси само по себе не содержит портов — их число и тип зависят от устанавливаемых карт:
- 100GE интерфейсные карты — до 12 портов 100GE
- 40GE интерфейсные карты — 12–24 порта 40GE
- 10GE интерфейсные карты — до 48 портов 10GE
- Gigabit интерфейсные карты — 48‑портовые 1G карты RJ45/SFP
- Дополнительные карты для специализированных функций
Такой подход даёт гибкость в конфигурации под задачи агрегации, ядра сети или дата‑центра.
🧠 Сетевые функции
- VLAN, QinQ
- STP/RSTP/MSTP, M‑LAG
- VXLAN/EVPN, TRILL
- BGP, OSPF, IS‑IS, RIP (IPv4 и IPv6)
- IGMP/PIM, мультикастные оптимизации
- QoS, ACL, CAR, расширенная классификация и приоритезация трафика
- FCoE, DCBX, PFC/ETS
- MPLS базового уровня
- Виртуализация: Virtual System (VS), CSS, SVF
- Программируемость: OpenFlow, ENP, OPS, поддержка Ansible
🛡️ Надёжность и управление
- Поддержка ISSU (In‑Service Software Upgrade)
- VRRP, BFD, Segment Routing
- ERPS, DLDP для защиты топологии
- SNMP v1/v2c/v3, RMON, мониторинг по NetStream/Hardware sFlow
- Консоль, SSH, ZTP (Zero‑Touch Provisioning)
- Аутентификация 802.1x, RADIUS, TACACS+, управление уровнями доступа
⚡ Питание и охлаждение
- AC: 90–290 В
- DC: −38.4…−72 В
- HVDC: 240 В
- Поддержка до 8 источников питания для резервирования
- 6 слотов вентиляторов обеспечивают эффективное охлаждение с фронт‑то‑бек воздушным потоком
🛠️ Применение
CE12808S‑AC1 ориентирован на:
- магистраль сети дата‑центра (core/aggregation)
- крупные корпоративные сети с высокой нагрузкой
- интеграцию с виртуализованными средами и облачными инфраструктурами
- гибкую масштабируемую платформу с отказоустойчивостью
Конфигурация портов настраивается под задачи сети, обеспечивая рост и адаптацию под будущие потребности.
📌 Итог
Huawei CE12808S‑AC1 — базовый корпус высокопроизводительного модульного коммутатора CloudEngine 12800. Он обеспечивает высокую коммутационную ёмкость, поддержку современных сетевых протоколов, виртуализации и отказоустойчивости, а также возможность гибкого расширения портов под конкретные задачи инфраструктуры.
