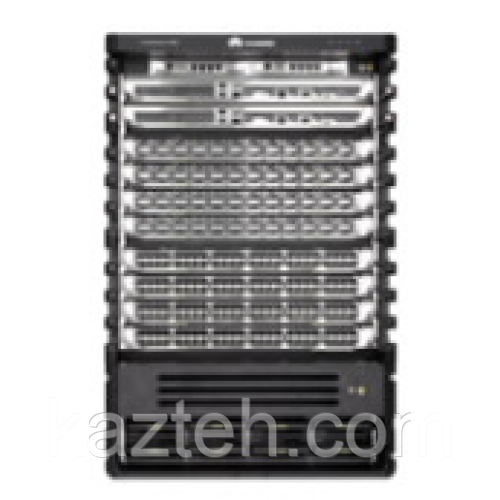

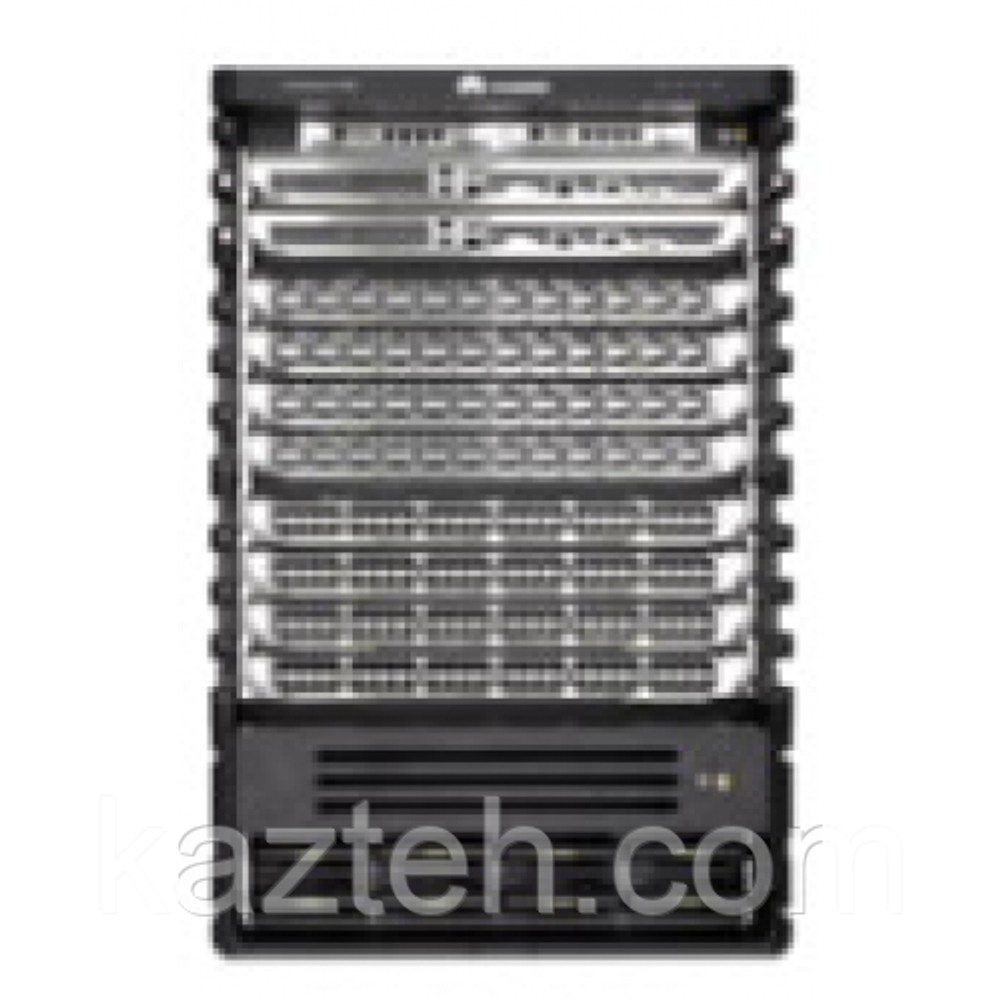

Huawei CE12808A-B02
Коммутатор Huawei CE12808A-B02 — это высокопроизводительное модульное шасси уровня core (ядро сети) из серии Huawei CloudEngine 12800. Он предназначен для построения крупных корпоративных сетей, дата-центров, облачных инфраструктур и операторских решений (ISP/telecom).
Это не обычный коммутатор доступа — это магистральная платформа, которая работает как центральный узел всей сети предприятия.
🧠 Общая концепция устройства
Huawei CE12808A-B02 построен по модульной архитектуре, где все ключевые функции разделены:
- управляющие модули (MPU)
- коммутационные фабрики (SFU)
- линейные карты (LPU)
- мониторинг (CMU)
- питание и вентиляторы
Такая архитектура обеспечивает:
- максимальную масштабируемость
- отказоустойчивость уровня carrier-grade
- непрерывную работу 24/7
- горячую замену модулей без остановки сети
📊 Ключевые характеристики платформы
Согласно спецификации серии CE12808:
- Коммутационная ёмкость: до ~89 Tbps (масштабируемая до сотен Tbps в линейке)
- Производительность: до ~34 560 Mpps
- Слоты для сервисных карт: до 8 LPU
- Fabric-модули: до 6 SFU
- MPU: до 2 управляющих модулей
- CMU: до 2 модулей мониторинга
- Питание: AC/DC/HVDC поддержка
- Резервирование: полное N+N / N+1
🔌 Модульная архитектура
🧩 LPU (Line Processing Unit)
Отвечают за подключение портов:
- 10GE
- 25GE
- 40GE
- 100GE
Позволяют строить сети высокой плотности портов.
🧠 MPU (Main Processing Unit)
- управление всей системой
- маршрутизация
- протоколы (OSPF, BGP, IS-IS)
- контроль таблиц и политик
🔀 SFU (Switch Fabric Unit)
- “сердце” коммутации
- обеспечивает внутренний обмен трафиком между LPU
- полностью распределённая архитектура
- работа в режиме отказоустойчивости
🔋 Питание и охлаждение
- до 12 000W мощности
- резервируемые блоки питания
- мощная система вентиляторов
- фронтально-задний airflow (для дата-центров)
🌐 Сетевые технологии
CE12808A-B02 поддерживает полный стек технологий дата-центров:
📡 L2 / L3
- VLAN, QinQ
- STP/RSTP/MSTP
- OSPF, IS-IS, BGP
- ECMP маршрутизация
☁️ Data Center технологии
- VXLAN
- EVPN
- M-LAG
- TRILL
- EVN
⚙️ Virtualization
- Virtual System (VS)
- Cluster Switch System (CSS)
- Super Virtual Fabric (SVF)
🔐 Безопасность
Устройство поддерживает операторский уровень защиты:
- ACL (расширенные списки доступа)
- 802.1X аутентификация
- защита от DDoS атак
- DHCP Snooping
- ARP inspection
- контроль MAC-адресов
- защита control-plane
⚡ Надёжность (Carrier-grade)
Huawei CE12808A-B02 рассчитан на непрерывную работу:
- горячая замена модулей
- резервирование всех критических компонентов
- отказоустойчивая fabric-архитектура
- распределённая коммутация
- BFD для быстрого обнаружения сбоев
- ISSU (обновление без остановки сети)
📡 Управление и автоматизация
Поддержка современных DevOps/NetOps подходов:
- CLI (VRP OS)
- SNMP v1/v2/v3
- NETCONF/YANG
- Ansible
- OpenFlow
- Telemetry
- ZTP (Zero Touch Provisioning)
🏢 Применение
CE12808A-B02 используется в:
- дата-центрах (DC Core / Spine)
- облачных инфраструктурах
- телеком-операторах (ISP backbone)
- банковских системах
- государственных сетях
- крупных enterprise backbone сетях
📌 Итог
Huawei CE12808A-B02 — это ядровой модульный коммутатор операторского уровня, который:
- объединяет огромные сети в единую структуру
- обеспечивает сверхвысокую пропускную способность
- работает в режиме 24/7 без остановки
- используется там, где критична стабильность и масштаб
