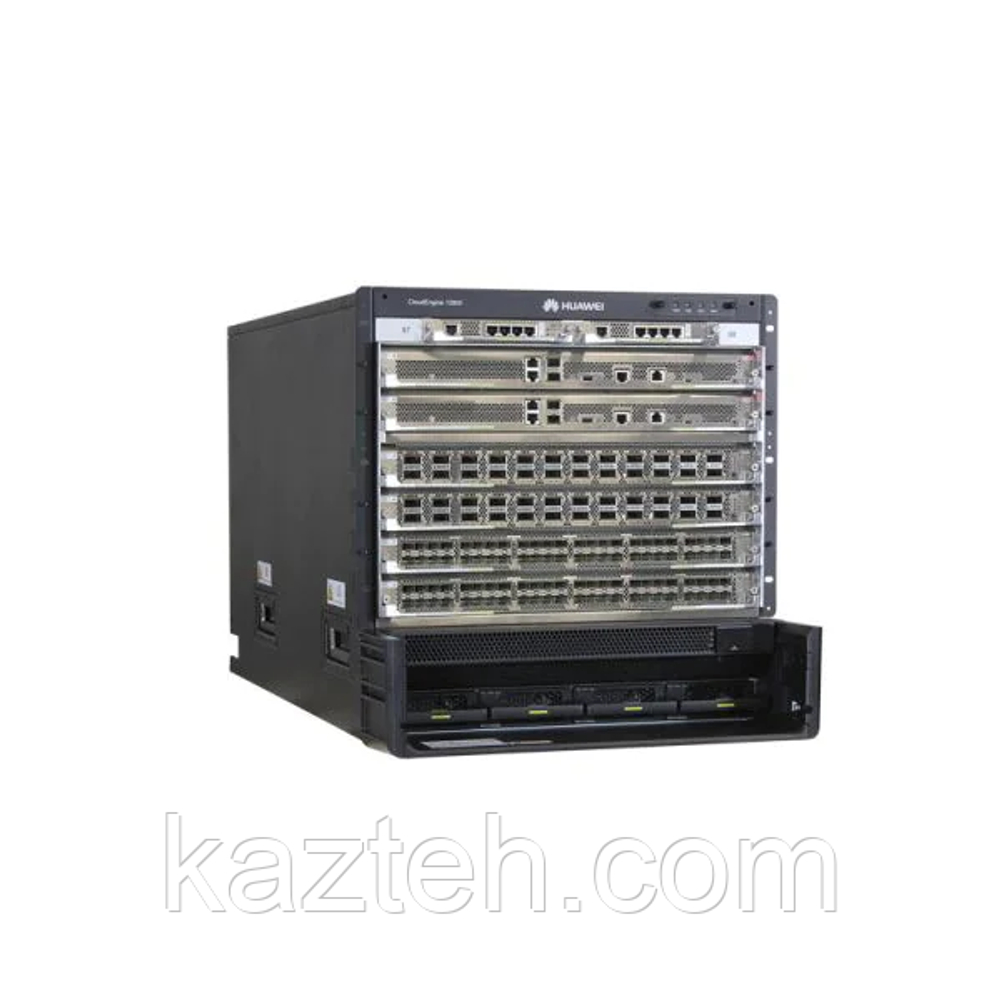

Huawei CE12804A-B09 — это высокопроизводительный модульный терабитный коммутатор уровня ядра (Core Switch) из серии Huawei CloudEngine 12800. Он предназначен для построения крупных дата-центров и операторских сетей, где требуется высокая скорость передачи данных, масштабируемость и максимальная отказоустойчивость.
📌 Общее назначение устройства
Данный коммутатор применяется в инфраструктурах уровня:
- ☁️ Облачные платформы (Cloud Data Centers)
- 🌐 Интернет-операторы и магистральные сети (ISP Backbone)
- 🏢 Корпоративные дата-центры (Enterprise DC)
- 🏦 Банковские и финансовые системы
- 🤖 AI / Big Data / HPC кластеры
- 🏛 Государственные защищённые сети
📌 Простыми словами:
это “центральный мозг” очень больших сетей, который управляет потоками данных между тысячами серверов.
🏗️ Архитектура системы
CE12804A-B09 — это шасси (chassis system), состоящее из нескольких взаимосвязанных модулей.
Основные компоненты:
- 🧠 MPU (Main Processing Unit) — управление системой, маршрутизация, контроль
- ⚡ SFU (Switch Fabric Unit) — коммутационная матрица (основной “движок” передачи данных)
- 🔌 LPU слоты — линейные карты (подключение серверов и сетей)
- 🔋 Модули питания (AC) — резервируемое электропитание
- 🌬️ Система охлаждения — мощные вентиляторы для дата-центров
📌 Конфигурация AC Bundle обычно включает:
- 2 × MPUA
- 3 × SFU
- 3 × PAC-2700WA (питание)
🚀 Производительность
- ⚡ Коммутационная способность: до ~45 Тбит/с (в зависимости от конфигурации)
- 📦 Пропускная способность: до 17 280 Mpps
- 🔌 Поддержка высокоплотных серверных подключений
- 📊 Работа с огромными потоками данных без потерь
📌 Это уровень:
дата-центров мирового масштаба (hyperscale infrastructure)
🔌 Масштабирование и порты
- До 4 сервисных слотов
- До 6 слотов fabric-модулей
- Поддержка интерфейсов:
- 10GE
- 25GE
- 40GE
- 100GE (в зависимости от карт)
📌 Возможности:
- подключение тысяч серверов
- гибкое расширение без замены шасси
- рост сети “по мере необходимости”
🧠 Сетевые технологии
🌐 Маршрутизация:
- BGP (интернет магистраль)
- OSPF
- IS-IS
- IPv4 / IPv6
☁️ Cloud технологии:
- VXLAN (виртуальные сети)
- EVPN (управление overlay сетями)
- TRILL (масштабирование L2)
🔗 MPLS:
- L3VPN
- VPLS
- Traffic Engineering
🤖 Автоматизация:
- OpenFlow (SDN)
- NETCONF / RESTCONF
- Python / Ansible интеграция
- OPS (автоматизация операций)
🔒 Надёжность (carrier-grade уровень)
CE12804A-B09 относится к оборудованию уровня 99.999% uptime:
- Полное резервирование модулей (MPU, SFU, PSU)
- Hot swap (замена без отключения)
- Дублирование всех критических систем
- Автоматическое восстановление после сбоев
- Изоляция отказов (fault isolation)
📌 Это означает:
даже если часть оборудования выходит из строя — сеть продолжает работать без остановки
❄️ Охлаждение и питание
- Front-to-back airflow (дата-центр стандарт)
- Интеллектуальное управление вентиляторами
- AC питание промышленного уровня
- Поддержка высокой тепловой нагрузки
- Энергоэффективные технологии Huawei
📦 Физические характеристики
- Тип: модульное шасси (8U класс)
- Размеры: ~442 × 751 × 352 мм (базовая версия CE12804)
- Вес:
- пустой: ~60 кг
- полный: до ~120+ кг
- Установка: 19” серверный шкаф (rack mount)
📌 Это не обычный коммутатор, а полноценный сетевой “шкаф-ядро”.
⚠️ Особенности
✅ Преимущества:
- Очень высокая производительность
- Масштабируемая архитектура
- Подходит для облачных систем
- Полная отказоустойчивость
- Поддержка SDN и автоматизации
❌ Недостатки:
- Очень высокая стоимость
- Сложная установка и настройка
- Требует профессиональных инженеров
- Не подходит для малого бизнеса
🧩 Итог (простое объяснение)
Huawei CE12804A-B09 — это мощное ядро сети, которое управляет огромными потоками данных в дата-центрах и обеспечивает работу интернета на уровне крупных операторов и облачных платформ.
