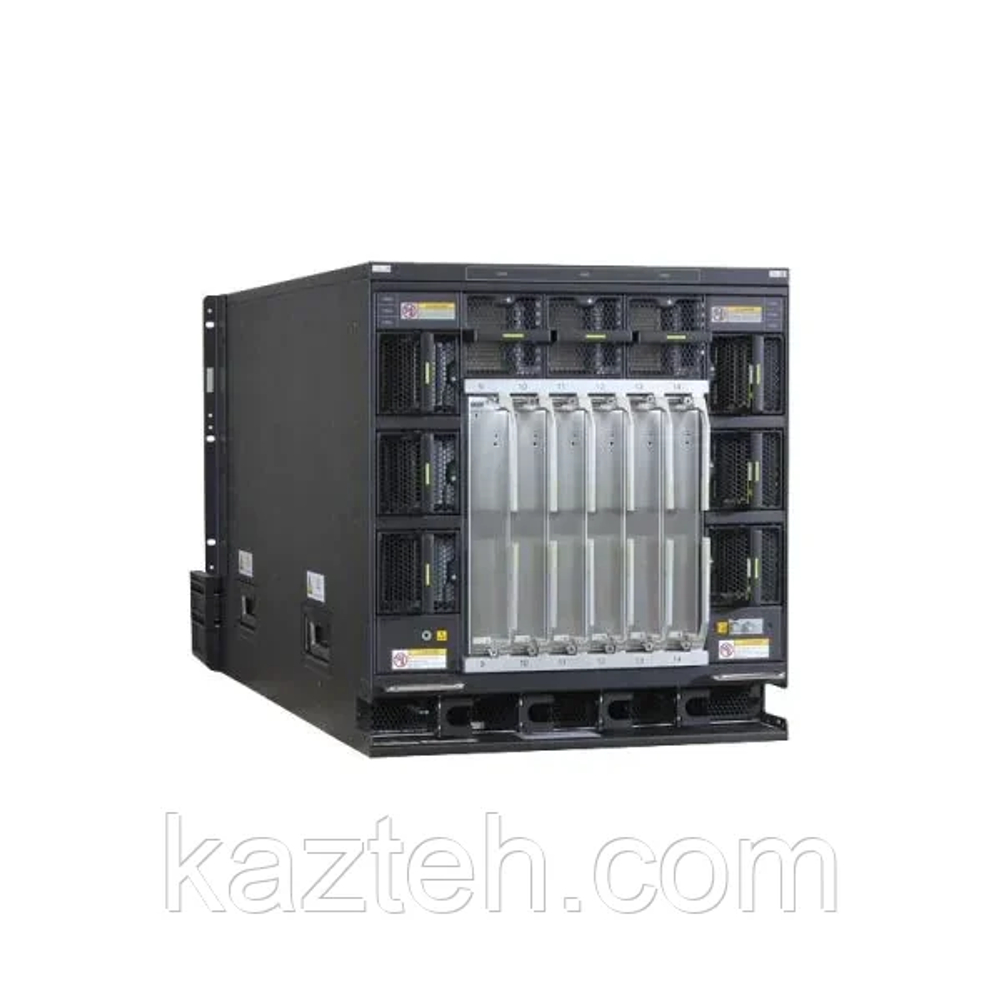

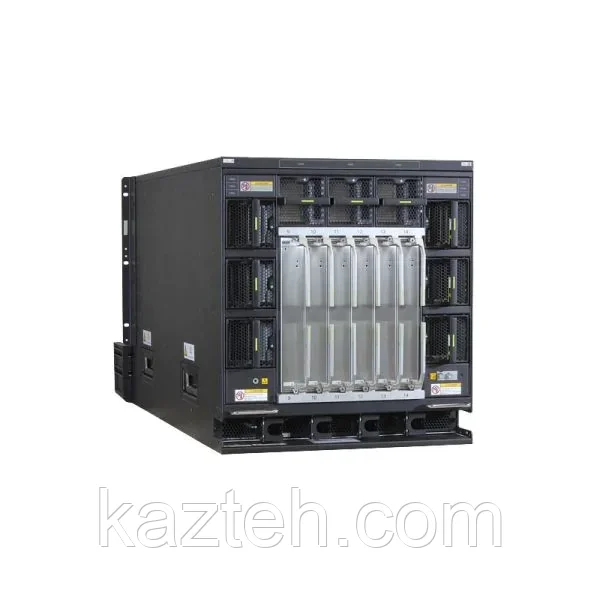

Коммутатор Huawei CE12804A‑B01 (CloudEngine 12804 AC Bundle 1) — модульное шасси уровня дата‑центра, включающее 2 модуля MPUA (управляющих), 5 модулей коммутации SFU04A, 3 модуля питания PAC‑2700WA; обеспечивающее высокую производительность: пропускная способность до 45/258 Тбит/с, обработка до 17 280 Mpps, содержит 4 сервисных слота, 6 слотов для модулей коммутации, 4 LPUs, 2 MPUs, 2 CMUs, 6 SFU‑слотов, 4 слота питания и 9 вентиляторных слотов — оптимизирован для масштабируемых высоконагруженных сетей с резервированием и архитетурой Clos
Тип устройства
👉 Модульный core-коммутатор (Data Center / Carrier-class switch)
👉 Серия: Huawei CloudEngine 12800
❗ Это не простой свитч, а шасси (корпус) для модулей
🔹 Простыми словами
Это огромный “центральный мозг сети”, который:
- соединяет тысячи серверов
- работает в дата-центрах и у операторов связи
- поддерживает 10G / 40G / 100G сети
- расширяется через модули (платы портов)
🔹 Основные характеристики
- 4 слота для линейных карт (LPU)
- 2 управляющих модуля (MPU)
- 6 fabric-модулей (SFU)
- Пропускная способность:
- до 45 Tbps (масштабируется до ~258 Tbps и выше в линейке 12800)
- Производительность:
- до 17 280 Mpps
🔹 Поддерживаемые порты (через модули)
- 10G Ethernet
- 25G Ethernet
- 40G Ethernet
- 100G Ethernet
👉 До сотен портов высокой скорости в одной системе
🔹 Архитектура
- Clos non-blocking architecture (без узких мест)
- Distributed forwarding (распределённая обработка)
- Огромные буферы (до 18–200 ms на порты в зависимости от конфигурации)
🔹 Функции уровня сети
🔸 L2 (коммутация)
- VLAN
- STP / MSTP
- LACP
- QinQ
🔸 L3 (маршрутизация)
- OSPF
- BGP
- IS-IS
- IPv6 полностью
🔹 Data Center функции (очень важно)
- VXLAN / EVPN (виртуальные сети)
- M-LAG (резервирование)
- TRILL (в некоторых сценариях)
- EVPN inter-DC (связь дата-центров)
🔹 Надёжность
- Резервные блоки питания
- Резервные вентиляторы
- Hot-swap всех модулей
- Работа 24/7 без остановки
🔹 Где используется
- крупные дата-центры
- облачные провайдеры
- интернет-операторы (ISP)
- государственные и банковские сети
- AI/HPC инфраструктура
🔹 Уровень устройства
✔️ Core / backbone (ядро сети уровня оператора)
✔️ Один из самых высоких уровней enterprise networking
❌ не офис
❌ не access
❌ не малый бизнес
🔹 Важное понимание
👉 CE12804A-B01 — это:
- “корпус + система”
- в него вставляются платы с портами
- сам по себе без модулей не имеет портов
🔹 Уровень среди твоих устройств
- D-Link DES-105 → домашний
- Cisco CBS350 → офис
- Dell N3200 → enterprise
- Extreme X670 → дата-центр
- Ruijie S6910 → core DC
- Cisco C9600 → core backbone
- 👉 Huawei CE12804A-B01 → операторский core (carrier-grade backbone / data center core)
