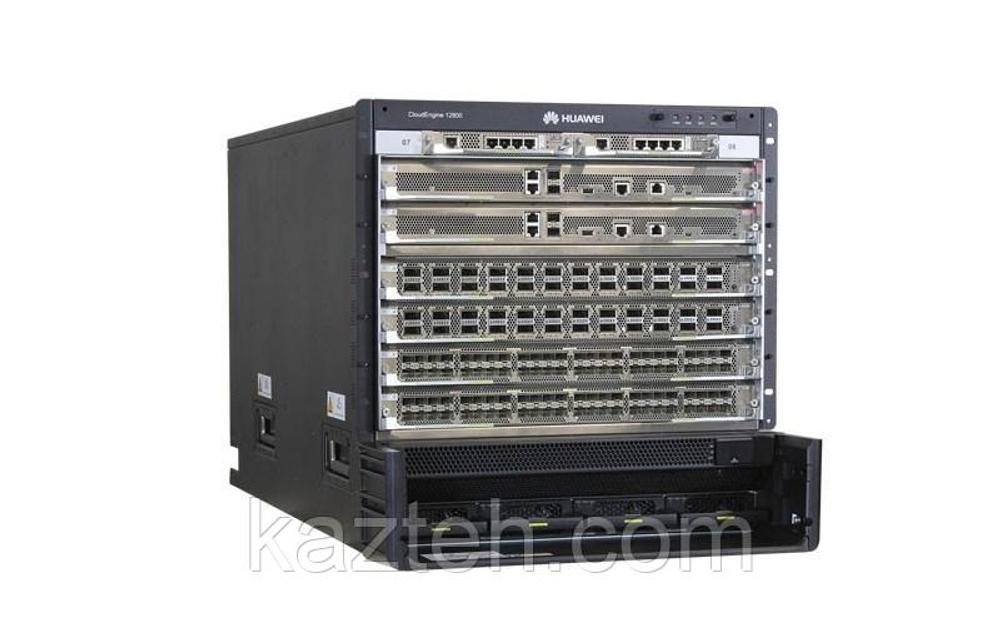

Huawei CE12804-DC — это высокопроизводительный модульный коммутатор уровня ядра (Core), входящий в линейку CloudEngine 12800. Данное устройство предназначено для построения масштабируемых, отказоустойчивых и сверхвысокоскоростных сетевых инфраструктур в центрах обработки данных (Data Center), облачных средах и крупных корпоративных сетях.
Коммутатор выполнен в виде шасси с модульной архитектурой, что позволяет гибко конфигурировать систему под конкретные задачи, а также масштабировать её по мере роста нагрузки и инфраструктуры.
🔹 Назначение и область применения
Huawei CE12804-DC используется в средах с экстремально высокой нагрузкой и требованиями к отказоустойчивости:
- центры обработки данных (Data Center)
- облачные вычислительные платформы
- крупные корпоративные сети
- телекоммуникационные операторы
- финансовые и государственные системы
- высоконагруженные серверные кластеры
Данный коммутатор способен обеспечивать стабильную работу тысяч подключенных устройств и серверов, гарантируя минимальные задержки и высокую пропускную способность.
🔹 Архитектура и конструкция
Huawei CE12804-DC построен на полностью модульной архитектуре, которая включает:
- LPU (Line Processing Unit) — модули обработки трафика
- MPU (Main Processing Unit) — управляющие процессорные модули
- CMU (Control and Management Unit) — управление и мониторинг
- SFU (Switch Fabric Unit) — коммутационная фабрика
- Power Modules — модули питания
- Fan Modules — система охлаждения
Шасси поддерживает:
- до 4 сервисных (LPU) слотов
- до 6 слотов коммутационной фабрики (SFU)
- 2 управляющих модуля MPU
- 2 CMU модуля
- до 4 блоков питания
- до 9 вентиляторных модулей
Такая структура обеспечивает гибкость конфигурации и возможность горячей замены компонентов без остановки системы.
🔹 Производительность
Huawei CE12804-DC относится к категории терабитных коммутаторов и обеспечивает:
- коммутационную способность до 258 Тбит/с
- производительность до 17 280 млн пакетов в секунду (Mpps)
- многоплоскостную архитектуру коммутации
- минимальные задержки передачи данных
- стабильную работу при полной загрузке
Это делает устройство идеальным для обработки больших массивов данных и высокоскоростных сетевых приложений.
🔹 Портовая и модульная масштабируемость
Коммутатор не имеет фиксированных портов — все интерфейсы реализуются через линейные карты (LPU), что обеспечивает гибкость:
- поддержка 10G / 25G / 40G / 100G интерфейсов
- возможность масштабирования количества портов
- поддержка различных типов сетевых интерфейсов
- гибкая адаптация под задачи сети
Это позволяет использовать устройство как в классических сетях, так и в современных дата-центрах.
🔹 Функции виртуализации и дата-центра
Huawei CE12804-DC поддерживает передовые технологии:
Виртуализация:
- Virtual System (VS)
- Cluster Switch System (CSS)
- Super Virtual Fabric (SVF)
- M-LAG
Сетевые технологии:
- VXLAN и EVPN
- TRILL
- QinQ
Data Center функции:
- FCoE (Fiber Channel over Ethernet)
- DCB (Data Center Bridging)
- PFC / ETS / DCBX
Эти технологии позволяют строить современные программно-определяемые сети (SDN) и облачные инфраструктуры.
🔹 Функции маршрутизации и коммутации
Коммутатор поддерживает полный стек L2/L3 функций:
- статическая и динамическая маршрутизация
- IPv4 / IPv6
- VLAN и VXLAN сегментация
- multicast управление
- агрегация каналов (LACP)
Это позволяет использовать устройство как ядро сети.
🔹 Безопасность
Huawei CE12804-DC обеспечивает высокий уровень защиты:
- ACL (контроль доступа)
- защита от DDoS атак
- аутентификация пользователей
- сегментация сети (VLAN / VXLAN)
- защита управляющей плоскости
- контроль доступа к оборудованию
Эти функции критически важны для корпоративных и государственных сетей.
🔹 Управление и автоматизация
Коммутатор поддерживает современные методы управления:
- CLI (командная строка)
- Web-интерфейс
- SNMP мониторинг
- REST API
- OpenFlow (SDN)
- интеграция с Ansible, Puppet и другими системами
Также поддерживается программируемость и автоматизация сетевых процессов.
🔹 Надежность и отказоустойчивость
Huawei CE12804-DC разработан для критически важных систем:
- полностью резервированная архитектура
- горячая замена модулей (hot-swap)
- резервирование питания (до 4 модулей)
- резервирование охлаждения
- непрерывная работа 24/7
- автоматическое восстановление
Даже при выходе из строя отдельных компонентов сеть продолжает функционировать.
🔹 Система питания (DC)
Модель CE12804-DC использует питание постоянного тока:
- поддержка DC модулей мощностью до 2200 Вт
- до 4 блоков питания
- схема резервирования 1+1 или 2+2
- подключение к промышленным системам электропитания
Это делает устройство особенно актуальным для телеком-операторов и дата-центров.
🔹 Охлаждение и энергоэффективность
- до 9 вентиляторных модулей
- front-to-back airflow
- интеллектуальное управление охлаждением
- автоматическая регулировка скорости вентиляторов
- оптимизация энергопотребления
🔹 Физические характеристики
- модульное шасси промышленного класса
- установка в серверную стойку
- высокая нагрузочная способность (сотни кг)
- металлический корпус
- предназначен для дата-центров
🔹 Итог
Huawei CE12804-DC — это мощный модульный коммутатор ядра, предназначенный для построения высоконагруженных сетей нового поколения. Он обеспечивает:
- экстремальную производительность
- масштабируемость
- отказоустойчивость
- поддержку современных технологий дата-центров
Это оптимальное решение для крупных компаний, облачных провайдеров и операторов связи, где критически важны стабильность, скорость и надежность сети.
