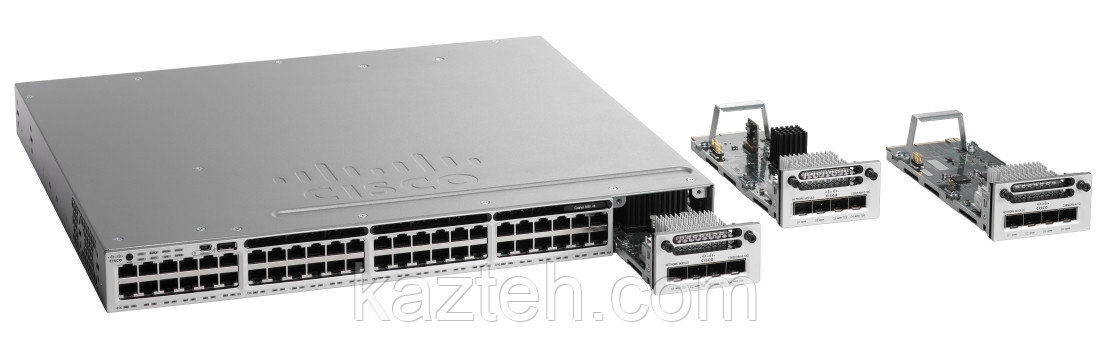

Cisco WS-C3850-48XS-F-S — это высокопроизводительный управляемый коммутатор корпоративного уровня серии Cisco Catalyst 3850, разработанный компанией Cisco Systems для использования в современных кампусных сетях, дата-центрах и высокоскоростных инфраструктурах доступа и агрегации.

Данная модель относится к классу Layer 2 / Layer 3 (Multilayer Switch) и предназначена для работы с высокоскоростными оптическими соединениями, обеспечивая стабильную передачу данных, низкие задержки и высокую пропускную способность.

Назначение и область применения

Cisco WS-C3850-48XS-F-S используется в:

• корпоративных кампусных сетях (Enterprise Campus)
• дата-центрах
• уровнях доступа и агрегации (Access / Distribution)
• высокоскоростных оптических сетях 10G/40G
• инфраструктурах виртуализации (VMware, Hyper-V)
• телекоммуникационных узлах
• крупных офисных и ISP-сетях

Основная задача устройства — обеспечить высокоскоростную коммутацию оптического трафика с поддержкой 10G и 40G uplink-интерфейсов.

Портовая конфигурация

Основные порты:

• 48 × 1G/10G SFP+ (оптические порты)
• поддержка трансиверов SFP+ (1G/10G)
• full-duplex работа
• высокая плотность портов для оптических подключений

Uplink порты:

• 4 × 40G QSFP+ uplink
• возможность агрегации высокоскоростных каналов
• подключение к ядру сети (Core)

Производительность

Cisco WS-C3850-48XS-F-S обеспечивает высокую производительность уровня enterprise:

• коммутационная способность: до 1280 Gbps
• стековая пропускная способность: до 480 Gbps
• поддержка до 4096 VLAN
• таблица MAC-адресов: около 32 000 записей
• поддержка ~24 000 IPv4 маршрутов (в зависимости от лицензии IOS)

Благодаря аппаратной архитектуре устройство работает в режиме wire-speed, что обеспечивает передачу данных без задержек даже при максимальной загрузке портов.

Аппаратная архитектура

Коммутатор построен на платформе Cisco UADP ASIC, которая обеспечивает:

• аппаратную обработку трафика (hardware switching)
• минимальную нагрузку на CPU
• низкие задержки (low latency)
• поддержку продвинутых политик QoS и безопасности

Память:

• RAM: 8 GB
• Flash: 8 GB

Layer 2 и Layer 3 функции

Layer 2:

• VLAN (до 4096)
• STP / RSTP / MSTP
• EtherChannel (LACP)
• 802.1Q trunking
• Port Security
• IGMP Snooping

Layer 3:

• Static routing
• OSPF
• EIGRP (в зависимости от лицензии)
• RIP v2
• VRRP / HSRP
• Multicast routing (PIM)
• Policy-Based Routing (PBR)

Безопасность

Cisco WS-C3850-48XS-F-S поддерживает корпоративный уровень защиты:

• 802.1X authentication
• ACL (Access Control Lists)
• DHCP Snooping
• Dynamic ARP Inspection (DAI)
• Port Security
• Storm Control
• VLAN segmentation
• MAC filtering

QoS (Quality of Service)

QoS обеспечивает приоритизацию трафика:

• VoIP (IP-телефония)
• видеоконференции
• критически важные приложения
• высоконагруженный серверный трафик

Надежность и отказоустойчивость

• работа 24/7 без остановки
• резервирование питания (1+1 PSU)
• hot-swap блоки питания
• hot-swap вентиляторы
• высокая отказоустойчивость для дата-центров
• MTBF: около 280 000+ часов

Управление и мониторинг

Поддерживаемые методы управления:

• Cisco IOS XE CLI
• SSH / Telnet
• SNMP v1/v2/v3
• Syslog
• RMON
• Web-интерфейс

Возможности администратора:

• мониторинг портов
• анализ трафика
• настройка VLAN
• диагностика сети
• удалённое управление

Физические характеристики

• форм-фактор: 1U rackmount
• металлический промышленный корпус
• поддержка StackWise-480
• установка в 19-дюймовую стойку
• охлаждение фронт-ту-бэк (data center airflow)

Важное замечание

Cisco WS-C3850-48XS-F-S относится к серии Catalyst 3850 и имеет статус:

• End-of-Life (EOL) в новых проектах
• но всё ещё широко используется в существующих сетях
• поддерживает стабильные версии IOS XE

Итог

Cisco WS-C3850-48XS-F-S — это мощный оптический коммутатор уровня enterprise, предназначенный для высокоскоростных 10G/40G сетей. Он сочетает высокую производительность, расширенные функции Layer 3, гибкость архитектуры и надежность, что делает его актуальным для дата-центров и корпоративных сетей высокой плотности.
