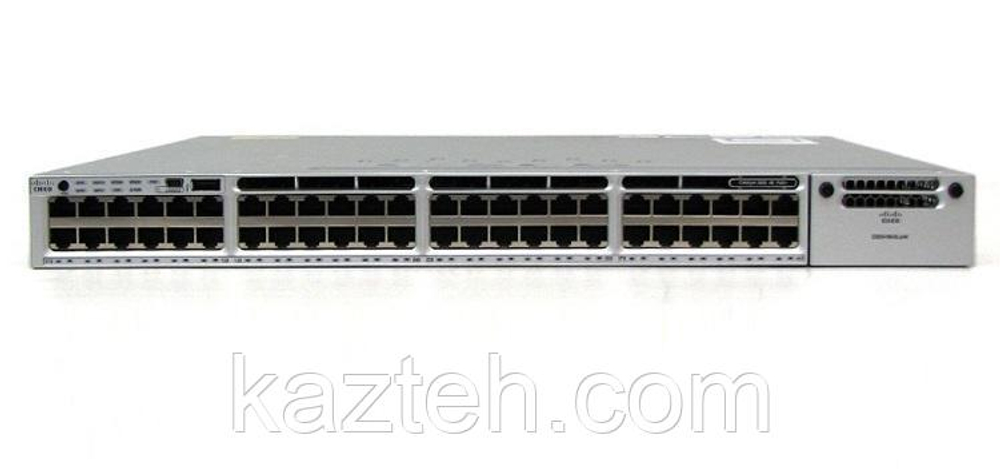

Cisco WS-C3850-48U-L — это управляемый корпоративный коммутатор серии Cisco Catalyst 3850, предназначенный для построения масштабируемых кампусных сетей с поддержкой проводной и беспроводной инфраструктуры, а также питания сетевых устройств по технологии UPOE.
Данная модель относится к классу Layer 2 / Layer 3 (Multilayer Switch) и ориентирована на использование в корпоративных сетях доступа (Access Layer), где требуется высокая плотность портов и централизованное управление.
Назначение и область применения
Cisco WS-C3850-48U-L применяется в:
- корпоративных кампусных сетях (Enterprise Campus)
- офисных и административных зданиях
- образовательных учреждениях
- сетях с большим количеством Wi-Fi точек доступа
- IP-телефонии
- системах видеонаблюдения
- средних и крупных корпоративных инфраструктурах
Основная задача — обеспечение питания устройств через Ethernet (UPOE) и объединение проводной и беспроводной сети в единую управляемую инфраструктуру.
Портовая конфигурация
Основные порты:
- 48 × Gigabit Ethernet (10/100/1000Base-T)
- поддержка UPOE (до 60W на порт)
- автоопределение скорости (Auto-Negotiation)
- Auto-MDI/MDIX
- full-duplex режим
Эти порты используются для подключения:
- Wi-Fi точек доступа
- IP-телефонов
- камер видеонаблюдения
- рабочих станций
- IoT-устройств
Uplink порты:
- поддержка модульных uplink-решений:
- 1G SFP
- 10G SFP+
- сменные network-модули:
- C3850-NM-4-1G
- C3850-NM-2-10G
- C3850-NM-4-10G
Производительность
Cisco WS-C3850-48U-L обеспечивает высокую производительность уровня enterprise:
- коммутационная способность: 176 Gbps
- производительность обработки пакетов: 130.95 Mpps
- стековая пропускная способность (StackWise-480): 480 Gbps
- VLAN: до 4096
- таблица MAC-адресов: до 32 000 записей
- поддержка до 100 точек доступа и до 2000 беспроводных клиентов в зависимости от конфигурации
Коммутатор работает в режиме wire-speed, обеспечивая стабильную передачу данных даже при высокой нагрузке.
Аппаратная архитектура
Устройство построено на платформе Cisco UADP ASIC, которая обеспечивает:
- аппаратную обработку трафика
- низкие задержки (low latency)
- минимальную нагрузку на CPU
- поддержку QoS и функций безопасности на аппаратном уровне
Память:
- RAM: 4 GB
- Flash: 2 GB
UPOE возможности
- поддержка UPOE (до 60W на порт)
- питание энергоёмких устройств через Ethernet
- отсутствие необходимости в отдельных блоках питания для конечных устройств
- централизованное управление энергопитанием портов
Layer 2 и Layer 3 функции
Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel (LACP)
- Port Security
- IGMP Snooping
- Jumbo Frames
Layer 3:
- Static routing
- OSPF
- EIGRP (в зависимости от лицензии)
- RIP v2
- VRRP / HSRP
- Multicast routing (PIM)
- Policy-Based Routing (PBR)
Безопасность
Cisco WS-C3850-48U-L поддерживает корпоративные механизмы защиты:
- 802.1X authentication
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection (DAI)
- Port Security
- Storm Control
- VLAN segmentation
- MAC filtering
QoS (Quality of Service)
QoS обеспечивает приоритизацию трафика:
- VoIP (IP-телефония)
- видеоконференции
- критически важные бизнес-приложения
- беспроводной трафик Wi-Fi
Надежность и отказоустойчивость
- работа 24/7 без остановки
- StackWise-480 технология стекирования
- резервирование питания (1+1 PSU)
- hot-swap вентиляторы и блоки питания
- высокая отказоустойчивость
- MTBF более 200 000 часов
Управление и мониторинг
Поддерживаемые методы управления:
- Cisco IOS XE CLI
- SSH / Telnet
- SNMP v1/v2/v3
- Syslog
- RMON
- Web-интерфейс
Функции администратора:
- мониторинг портов
- настройка VLAN
- анализ трафика
- управление UPOE питанием
- удалённое администрирование
Физические характеристики
- форм-фактор: 1U rackmount
- металлический корпус
- поддержка StackWise-480
- установка в 19-дюймовую стойку
- охлаждение уровня дата-центра (front-to-back airflow)
Важное замечание
Cisco WS-C3850-48U-L относится к оборудованию поколения Catalyst 3850:
- имеет статус End-of-Life (EOL)
- ограниченная официальная поддержка
- но всё ещё широко используется в существующих корпоративных сетях
- особенно в инфраструктурах с PoE/UPOE и Wi-Fi
Итог
Cisco WS-C3850-48U-L — это мощный корпоративный UPOE-коммутатор, предназначенный для современных кампусных сетей. Он сочетает высокую плотность портов, поддержку питания устройств через Ethernet, Layer 3 функциональность и стабильную работу 24/7, оставаясь надёжным решением для корпоративных инфраструктур.
