Cisco WS-C3850-48U-E — это управляемый корпоративный коммутатор серии Cisco Catalyst 3850, разработанный компанией Cisco Systems для построения современных кампусных сетей с поддержкой проводных и беспроводных технологий, а также питания сетевых устройств по PoE/UPOE.

Данная модель относится к классу Layer 2 / Layer 3 (Multilayer Switch) и предназначена для централизованного управления сетью, подключения большого количества устройств и обеспечения стабильной работы инфраструктуры 24/7.

Назначение и область применения

Cisco WS-C3850-48U-E используется в:

• корпоративных кампусных сетях (Enterprise Campus)
• офисных зданиях и бизнес-центрах
• образовательных учреждениях
• Wi-Fi инфраструктурах с большим количеством точек доступа
• IP-телефонии
• системах видеонаблюдения
• средних и крупных корпоративных сетях

Основная задача — обеспечение питания устройств по Ethernet (PoE/UPOE) и централизованное управление сетью.

Портовая конфигурация

Основные порты:

• 48 × Gigabit Ethernet (10/100/1000Base-T)
• поддержка UPOE (до 60W на порт)
• Auto-Negotiation
• Auto-MDI/MDIX
• full-duplex режим

Эти порты используются для подключения:

• Wi-Fi точек доступа
• IP-телефонов
• камер видеонаблюдения
• IoT-устройств
• рабочих станций

Uplink порты:

• модульные uplink-слоты:
  • 1G SFP
  • 10G SFP+
• сменные network-модули:
  • C3850-NM-4-1G
  • C3850-NM-2-10G
  • C3850-NM-4-10G

Производительность

Cisco WS-C3850-48U-E обеспечивает производительность уровня enterprise:

• коммутационная способность: до 176 Gbps
• стековая пропускная способность: до 480 Gbps
• VLAN: до 4096
• таблица MAC-адресов: до 32 000 записей

Коммутатор работает в режиме wire-speed, обеспечивая стабильную передачу данных даже при высокой нагрузке.

Аппаратная архитектура

Устройство построено на платформе Cisco UADP ASIC:

• аппаратная обработка трафика
• минимальная нагрузка на CPU
• низкие задержки (low latency)
• поддержка QoS и функций безопасности на уровне железа

Память:

• RAM: 4 GB
• Flash: 2 GB

PoE / UPOE возможности

• поддержка UPOE (до 60W на порт)
• питание энергоёмких устройств через Ethernet
• отсутствие необходимости в отдельных блоках питания
• централизованное управление питанием портов

Layer 2 и Layer 3 функции

Layer 2:

• VLAN (802.1Q)
• STP / RSTP / MSTP
• EtherChannel (LACP)
• Port Security
• IGMP Snooping
• Jumbo Frames

Layer 3:

• Static routing
• OSPF
• EIGRP (в зависимости от лицензии)
• RIP v2
• VRRP / HSRP
• Multicast routing (PIM)
• Policy-Based Routing (PBR)

Безопасность

Cisco WS-C3850-48U-E поддерживает корпоративные механизмы защиты:

• 802.1X authentication
• ACL (Access Control Lists)
• DHCP Snooping
• Dynamic ARP Inspection (DAI)
• Port Security
• Storm Control
• VLAN segmentation
• MAC filtering

QoS (Quality of Service)

QoS обеспечивает приоритизацию трафика:

• VoIP (IP-телефония)
• видеоконференции
• критически важные бизнес-приложения
• Wi-Fi трафик

Надежность и отказоустойчивость

• работа 24/7 без остановки
• StackWise-480 технология стекирования
• резервирование питания (1+1 PSU)
• hot-swap вентиляторы и блоки питания
• высокая отказоустойчивость
• MTBF более 200 000 часов

Управление и мониторинг

Поддерживаемые методы управления:

• Cisco IOS XE CLI
• SSH / Telnet
• SNMP v1/v2/v3
• Syslog
• RMON
• Web-интерфейс

Возможности администратора:

• мониторинг портов
• настройка VLAN
• анализ трафика
• управление PoE/UPOE питанием
• удалённое администрирование

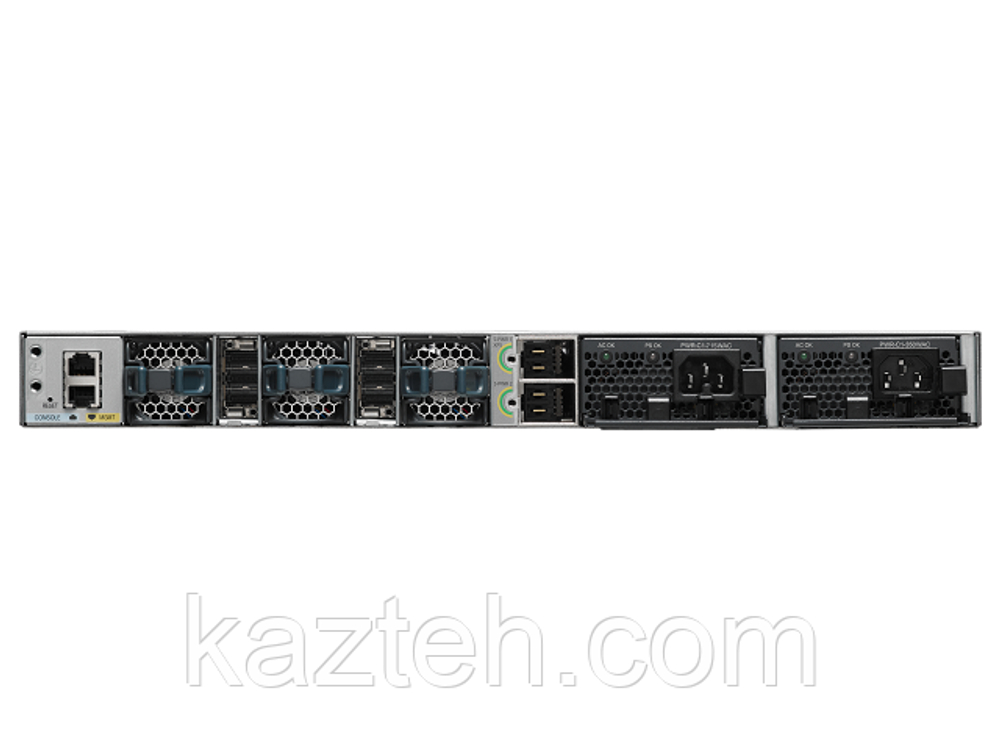

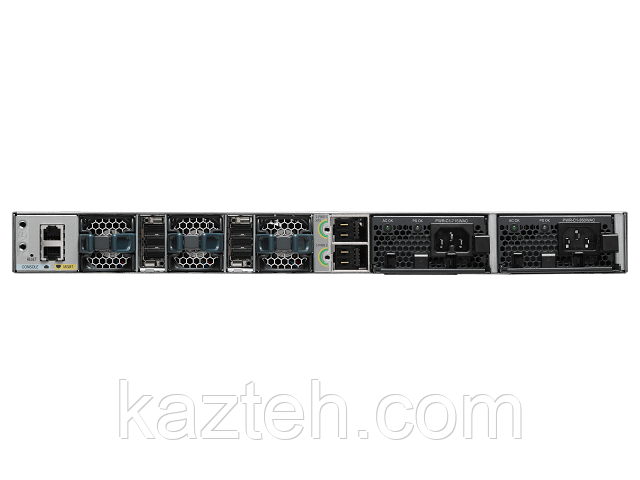

Физические характеристики

• форм-фактор: 1U rackmount
• металлический корпус
• поддержка StackWise-480
• установка в 19-дюймовую стойку
• охлаждение уровня дата-центра (front-to-back airflow)

Важное замечание

Cisco WS-C3850-48U-E относится к оборудованию поколения Catalyst 3850 и имеет статус:

• End-of-Life (EOL)
• ограниченная официальная поддержка
• но продолжает использоваться в существующих сетях
• особенно в PoE/UPOE и Wi-Fi инфраструктурах

Итог

Cisco WS-C3850-48U-E — это мощный корпоративный PoE/UPOE-коммутатор, предназначенный для современных сетей с большим количеством устройств. Он обеспечивает высокую производительность, расширенные функции Layer 3 и стабильную работу 24/7, оставаясь востребованным в корпоративных инфраструктурах.
