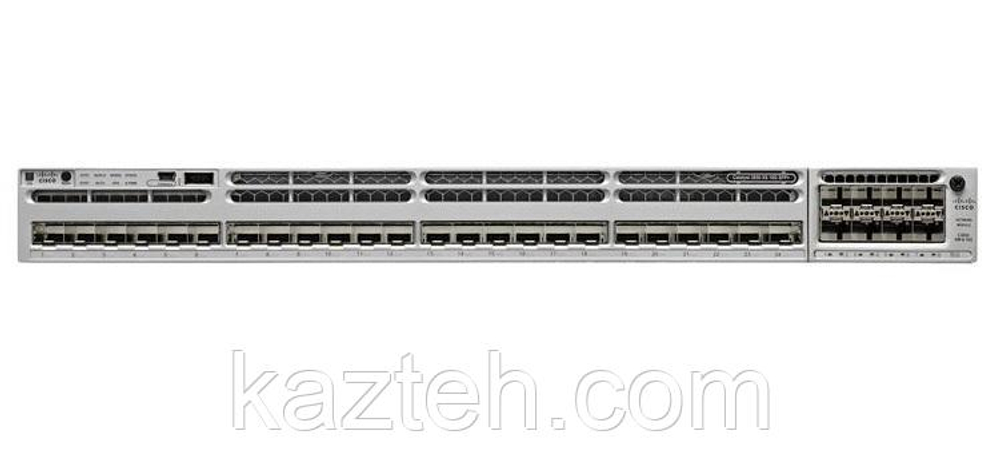

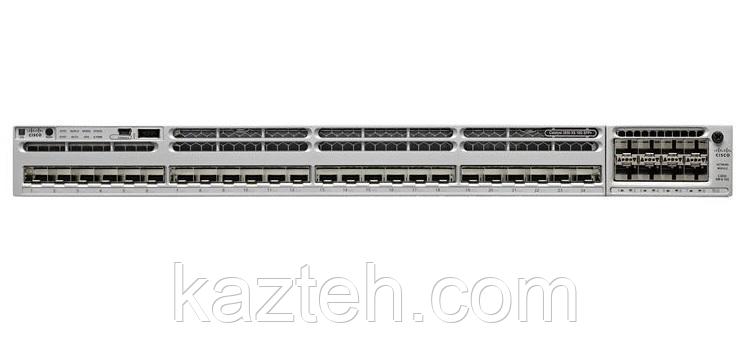

Cisco Catalyst WS-C3850-32XS-S — это высокопроизводительный корпоративный стекируемый (Stackable) коммутатор уровня доступа/агрегации из серии Cisco Catalyst 3850, предназначенный для построения мощных, масштабируемых и отказоустойчивых сетей с поддержкой 10 Gigabit Ethernet на всех портах.
Данная модель относится к линейке 3850, которая обеспечивает конвергенцию проводных и беспроводных сетей, а также поддержку Layer 3 маршрутизации и продвинутых корпоративных функций безопасности.
🔷 Назначение и область применения
Cisco WS-C3850-32XS-S применяется в инфраструктурах, где требуется высокая пропускная способность и большое количество 10G подключений:
- дата-центры (уровень доступа / ToR)
- кампусные корпоративные сети
- ядро малых и средних сетей
- серверные стойки (VMware / Hyper-V инфраструктуры)
- агрегация трафика между коммутаторами
- высоконагруженные корпоративные сети
➡️ Основная задача — обеспечить высокоскоростную 10G коммутацию с минимальными задержками.
⚙️ Архитектура и производительность
Коммутатор построен на фирменной архитектуре Cisco UADP ASIC (Unified Access Data Plane), которая обеспечивает аппаратную обработку трафика.
📊 Основные характеристики:
- Коммутационная способность: до 640 Gbps
- StackWise-480 (стекирование): до 480 Gbps
- Форм-фактор: 1U (стоечный)
- Полная поддержка wire-speed на всех портах
- Низкие задержки при передаче данных
- Высокая стабильность под нагрузкой
➡️ Это делает модель особенно подходящей для задач, где важна высокая скорость передачи данных между серверами и сетевыми узлами.
🔌 Порты и интерфейсы
📍 Основные интерфейсы:
- 24 × 10G SFP+ (основные порты)
-
- дополнительные 6 × 10G SFP+ (в зависимости от конфигурации/модуля)
📍 Uplink и расширение:
- поддержка сетевого модуля C3850-NM-8-10G
- оптические подключения (SFP+)
- возможность подключения к core-сети или серверным стойкам
➡️ Это обеспечивает гибкость построения архитектуры дата-центра или кампусной сети.
🧠 Layer 2 и Layer 3 функции
Cisco WS-C3850-32XS-S поддерживает полный набор корпоративных функций:
🔷 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- LACP (агрегация каналов)
- Port Security
- MAC filtering
- Storm Control
🔷 Layer 3:
- Static Routing
- Inter-VLAN routing
- RIP
- OSPF (в зависимости от лицензии)
- VRF-Lite
➡️ Это позволяет использовать устройство как коммутатор + частичный маршрутизатор.
🔐 Безопасность корпоративного уровня
Cisco реализует многоуровневую систему защиты сети:
- 802.1X аутентификация
- RADIUS / TACACS+
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH защищенное управление
- SNMPv3 мониторинг
- Port Security
➡️ Это обеспечивает защиту от внутренних и внешних атак в корпоративной сети.
🔄 StackWise-480 (стекирование)
Коммутатор поддерживает технологию StackWise-480:
📌 Возможности:
- объединение нескольких устройств в один логический коммутатор
- централизованное управление
- автоматическое резервирование (failover)
- упрощение масштабирования сети
📊 Пропускная способность стека:
- до 480 Gbps
➡️ Это особенно важно для крупных инфраструктур с большим количеством устройств.
🌐 Сетевые технологии
Поддерживаемые технологии:
- IPv4 / IPv6
- QoS (приоритизация трафика)
- NetFlow (анализ трафика)
- Multicast (IGMP Snooping)
- DHCP Relay
- HSRP (резервирование шлюза)
- NTP синхронизация времени
- SNMP мониторинг
💻 Операционная система Cisco IOS
Работает на Cisco IOS (IP Base):
- стабильная работа 24/7
- CLI управление
- поддержка автоматизации
- обновления без остановки сети
- enterprise уровень конфигурации
📦 Физические характеристики
- Форм-фактор: 1U
- Установка: 19” стойка
- Охлаждение: активное (вентиляторы)
- Блок питания: 715W AC (в зависимости от конфигурации)
- Поддержка резервного питания (1+1)
- MTBF высокий (enterprise надежность)
📈 Основные преимущества
- 32 × 10G SFP+ порта (высокая плотность 10G)
- до 640 Gbps пропускной способности
- StackWise-480 (масштабируемость)
- поддержка Layer 3 routing
- высокая надежность Cisco enterprise класса
- идеален для серверных и дата-центров
- минимальные задержки при передаче трафика
- подходит для виртуализации и облачных решений
🧾 Итог
Cisco Catalyst WS-C3850-32XS-S — это мощный 10G-коммутатор корпоративного уровня, предназначенный для построения высокоскоростных сетей с большим объемом серверного и межсетевого трафика.
Он идеально подходит для:
- дата-центров
- серверных стоек
- агрегационных уровней сети
- высоконагруженных корпоративных инфраструктур
➡️ Главная ценность модели — высокая 10G плотность + стабильность + масштабируемость StackWise.
