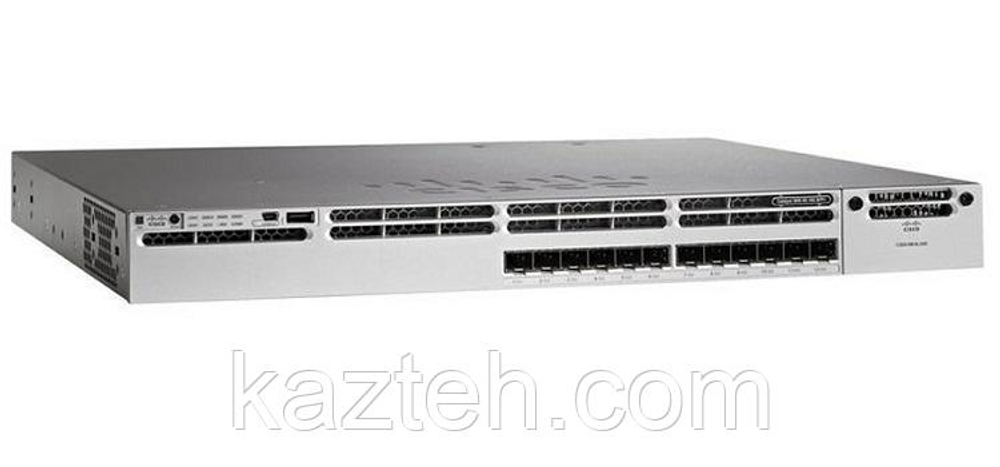

Cisco WS-C3850-12XS-S — это высокопроизводительный управляемый коммутатор корпоративного класса серии Cisco Catalyst 3850, разработанный компанией Cisco Systems для построения современных высокоскоростных сетей в кампусных инфраструктурах, дата-центрах и сетях агрегации.
Данная модель относится к классу Layer 2 / Layer 3 (Multilayer Switch) и полностью ориентирована на работу с оптическими соединениями 10G, обеспечивая высокую пропускную способность, низкие задержки и стабильную работу в режиме 24/7.
Назначение и область применения
Cisco WS-C3850-12XS-S используется в:
- корпоративных кампусных сетях (Enterprise Campus)
- дата-центрах (Data Center)
- уровнях агрегации и распределения (Distribution / Core edge)
- высокоскоростных оптических инфраструктурах
- системах виртуализации (VMware, Hyper-V)
- ISP и телекоммуникационных сетях
- серверных кластерах и облачных решениях
Основная задача устройства — обеспечение высокоскоростной передачи данных по 10G оптическим каналам с минимальной задержкой.
Портовая конфигурация
Основные порты:
- 12 × SFP+ (1G / 10G оптические порты)
- поддержка трансиверов SFP+ (1G и 10G)
- full-duplex режим работы
- высокая плотность оптических соединений
Эти порты используются для подключения:
- серверов
- систем хранения данных (SAN/NAS)
- магистральных сетевых устройств
- других коммутаторов
Производительность
Cisco WS-C3850-12XS-S обеспечивает высокую производительность уровня enterprise:
- коммутационная способность: до 320 Gbps
- производительность обработки пакетов: до 227 Mpps
- StackWise пропускная способность: до 480 Gbps
- VLAN: до 4096
- таблица MAC-адресов: до 32 000 записей
Коммутатор работает в режиме wire-speed, обеспечивая передачу данных без потери производительности даже при полной загрузке портов.
Аппаратная архитектура
Устройство построено на платформе Cisco UADP ASIC, которая обеспечивает:
- аппаратную обработку трафика
- минимальную нагрузку на CPU
- низкие задержки (low latency)
- поддержку QoS и функций безопасности на аппаратном уровне
Память:
- RAM: 4 GB
- Flash: 4 GB
Layer 2 и Layer 3 функции
Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel (LACP)
- Port Security
- IGMP Snooping
- Jumbo Frames
Layer 3:
- Static routing
- OSPF
- EIGRP (в зависимости от лицензии)
- RIP v2
- VRRP / HSRP
- Multicast routing (PIM)
- Policy-Based Routing (PBR)
Безопасность
Cisco WS-C3850-12XS-S поддерживает корпоративные механизмы защиты:
- 802.1X authentication
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection (DAI)
- Port Security
- Storm Control
- VLAN segmentation
- MAC filtering
QoS (Quality of Service)
QoS обеспечивает приоритизацию трафика:
- VoIP (IP-телефония)
- видеоконференции
- критически важные бизнес-приложения
- серверный трафик
Надежность и отказоустойчивость
- работа 24/7 без остановки
- StackWise-480 технология стекирования
- резервирование питания (1+1 PSU)
- hot-swap вентиляторы и блоки питания
- высокая отказоустойчивость
- MTBF более 200 000 часов
Управление и мониторинг
Поддерживаемые методы управления:
- Cisco IOS XE CLI
- SSH / Telnet
- SNMP v1/v2/v3
- Syslog
- RMON
- Web-интерфейс
Функции администратора:
- мониторинг портов
- анализ трафика
- настройка VLAN
- диагностика сети
- удаленное управление
Физические характеристики
- форм-фактор: 1U rackmount
- металлический корпус
- поддержка StackWise-480
- установка в 19-дюймовую стойку
- охлаждение уровня дата-центра (front-to-back airflow)
Важное замечание
Cisco WS-C3850-12XS-S относится к оборудованию поколения Catalyst 3850 и имеет статус:
- End-of-Life (EOL)
- ограниченная официальная поддержка
- продолжает использоваться в существующих сетях
- поддерживает стабильные версии IOS XE
Итог
Cisco WS-C3850-12XS-S — это мощный оптический коммутатор уровня enterprise с 10G SFP+ портами, предназначенный для высокоскоростных сетей. Он сочетает высокую производительность, расширенные функции Layer 3, низкие задержки и стабильную работу 24/7, что делает его надежным решением для современных корпоративных инфраструктур.
