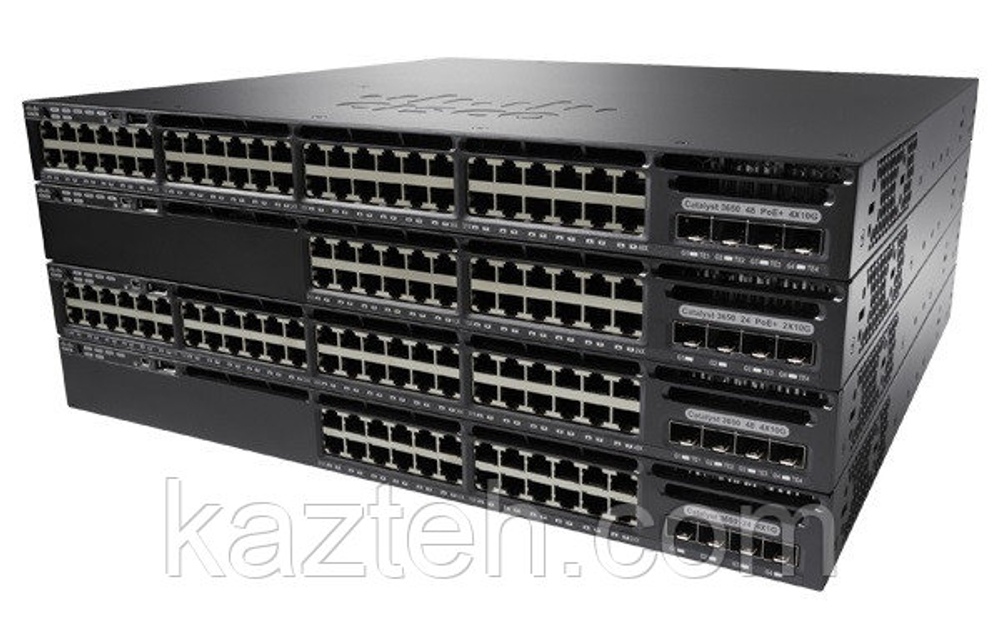

Cisco WS-C3650-24PDM-S — это корпоративный управляемый стекируемый коммутатор уровня доступа (Enterprise Access Switch) серии Cisco Catalyst 3650, разработанный для построения современных, масштабируемых и безопасных сетей с поддержкой проводных и беспроводных технологий в единой инфраструктуре.
Данная модель является одним из наиболее сбалансированных решений Cisco для организаций среднего и крупного масштаба, где требуется высокая плотность PoE-портов, стабильная работа 24/7, поддержка Layer 3 функций и возможность гибкого расширения сети без замены оборудования.
🔷 Общее назначение и область применения
Cisco WS-C3650-24PDM-S применяется в:
- корпоративных офисах и бизнес-центрах
- государственных учреждениях
- образовательных учреждениях (школы, университеты)
- гостиницах и торговых центрах
- системах видеонаблюдения и безопасности
- VoIP-телефонии (IP-телефоны)
- беспроводных Wi-Fi инфраструктурах (Access Point питание PoE)
- промышленных и складских сетях
Коммутатор предназначен для построения доступного уровня сети (Access Layer) с возможностью частичного выполнения функций распределения (Layer 3 routing).
⚙️ Аппаратная архитектура и производительность
Устройство построено на фирменной архитектуре Cisco UADP ASIC (Unified Access Data Plane), которая обеспечивает:
- аппаратную обработку трафика без перегрузки CPU
- низкие задержки передачи данных
- высокую пропускную способность
- поддержку продвинутых сетевых функций без падения производительности
📊 Производительность:
- Коммутационная способность: до 88 Gbps
- Скорость обработки пакетов: до 65.47 Mpps
- Режим работы: wire-speed на всех портах
Это означает, что все 24 порта могут одновременно работать на полной скорости без потерь и задержек.
🔌 Порты и интерфейсы
Коммутатор оснащен:
📍 Основные порты:
- 24 × Gigabit Ethernet (10/100/1000 Mbps)
- Поддержка PoE+ (IEEE 802.3af / 802.3at)
📍 Uplink интерфейсы:
- 2 × SFP 1G
- 2 × SFP+ 10G
Эти uplink-порты используются для подключения:
- серверов
- ядра сети (Core Switch)
- других коммутаторов
- маршрутизаторов
- оптических линий связи
🔋 PoE / PoE+ питание
Одним из ключевых преимуществ является поддержка Power over Ethernet.
📌 Возможности PoE:
- питание IP-телефонов
- питание Wi-Fi точек доступа
- питание камер видеонаблюдения
- питание терминалов контроля доступа
📊 PoE бюджет:
- до 390W (в зависимости от конфигурации питания)
Это позволяет подключать десятки устройств без дополнительных блоков питания.
🧠 Layer 2 и Layer 3 функции
Коммутатор поддерживает не только L2 switching, но и расширенные L3 функции:
🔷 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- LACP (агрегация каналов)
- Port Security
- MAC filtering
🔷 Layer 3:
- Static Routing
- RIP / OSPF (в зависимости от лицензии)
- Inter-VLAN routing
- VRF-Lite
Это позволяет использовать устройство не только как коммутатор, но и как частичный маршрутизатор внутри сети.
🔐 Безопасность корпоративного уровня
Cisco реализует многоуровневую систему защиты:
- 802.1X authentication
- RADIUS / TACACS+
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH / SNMPv3
- Port Security
Это защищает сеть от:
- несанкционированного доступа
- подмены устройств
- атак внутри локальной сети
- утечки трафика
🔄 Стекирование StackWise-160
Одной из ключевых функций является поддержка Cisco StackWise-160.
📌 Что это дает:
- объединение до нескольких коммутаторов в один логический
- единое управление всей группой устройств
- резервирование (если один выходит из строя — сеть работает дальше)
- масштабирование без сложной настройки
📊 Пропускная способность стека: до 160 Gbps
🌐 Поддержка сетевых технологий
Коммутатор поддерживает современные технологии:
- IPv4 / IPv6
- QoS (Quality of Service)
- NetFlow
- DHCP Relay
- NTP
- SNMP
- HSRP (резервирование шлюза)
- Multicast (IGMP Snooping)
💻 Операционная система Cisco IOS XE
Работает на модульной ОС Cisco IOS XE, которая обеспечивает:
- стабильность работы
- гибкое обновление без остановки сети
- расширенные функции автоматизации
- поддержку SD-Access (в корпоративных сетях Cisco)
📦 Физические характеристики
- Форм-фактор: 1U rack mount
- Монтаж: 19” стойка
- Охлаждение: активное (вентиляторы)
- Питание: AC блок питания (до 640W)
- Работа: 24/7 без остановки
📈 Преимущества Cisco WS-C3650-24PDM-S
- высокая надежность Cisco enterprise уровня
- мощная PoE поддержка
- 10G uplink для высокой скорости
- Layer 3 функции без отдельного роутера
- возможность масштабирования через StackWise
- безопасность корпоративного уровня
- стабильная работа под нагрузкой
- идеален для IP-камер и Wi-Fi инфраструктуры
🧾 Итог
Cisco WS-C3650-24PDM-S — это универсальное решение для построения современной корпоративной сети, где требуется:
- высокая скорость
- питание устройств через PoE
- надежность 24/7
- гибкое расширение
- продвинутая безопасность
