Коммутатор Cisco WS-C3560E-24TD-S — это управляемый корпоративный коммутатор уровня Layer 3 из серии Cisco Catalyst 3560-E, предназначенный для построения высокопроизводительных, отказоустойчивых и масштабируемых сетевых инфраструктур. Данная модель относится к enterprise-классу и используется в корпоративных сетях среднего и крупного масштаба: в офисах, дата-центрах, образовательных учреждениях, государственных организациях и промышленных системах, где требуется высокая пропускная способность и поддержка 10G uplink.
Cisco WS-C3560E-24TD-S оснащён 24 гигабитными портами 10/100/1000Base-T и 2 высокоскоростными 10 Gigabit Ethernet uplink-портами, реализованными через X2-модули. Это позволяет использовать устройство как на уровне доступа, так и на уровне агрегации сети, обеспечивая стабильную передачу данных без узких мест.
Коммутатор работает на программной платформе IP Base, а также может поддерживать расширенные функции маршрутизации в зависимости от лицензии. Он обеспечивает Layer 2 и базовый Layer 3 функционал, включая VLAN, inter-VLAN routing, QoS, ACL, STP/RSTP/MSTP, EtherChannel, LACP, IGMP Snooping, DHCP Snooping и другие механизмы управления сетью и безопасностью.
Производительность Cisco WS-C3560E-24TD-S:
- коммутационная матрица до 128 Гбит/с
- производительность до 101,2 Mpps
- неблокируемая архитектура switching fabric
- поддержка до 4096 VLAN
- аппаратная обработка трафика на проводной скорости
Это обеспечивает стабильную работу даже при высокой нагрузке и большом количестве подключённых устройств.

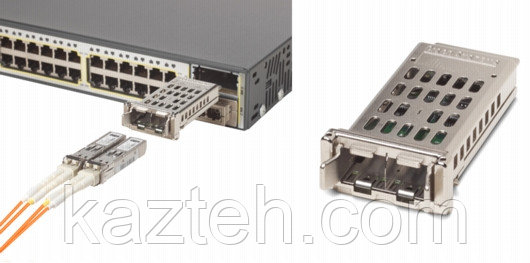

Ключевая особенность модели — наличие 2×10G uplink портов (X2), что позволяет подключать коммутатор к магистральной сети или ядру инфраструктуры с высокой скоростью и минимальной задержкой.
Cisco WS-C3560E-24TD-S поддерживает широкий набор функций безопасности:
- IEEE 802.1X аутентификация
- Port Security
- DHCP Snooping
- Dynamic ARP Inspection
- ACL фильтрация
- защита от spoofing и MAC-flooding атак
- RADIUS и TACACS+
- SSH и SNMPv3
Дополнительно устройство поддерживает отказоустойчивость:
- резервное питание (RPS)
- STP/RSTP/MSTP
- быстрое восстановление сети
- стабильную работу магистральных каналов
Для управления используются:
- CLI (Cisco IOS)
- SSH / Telnet
- SNMP
- Syslog
- Cisco Network Assistant
Конструктивно устройство выполнено в форм-факторе 1U и рассчитано на круглосуточную эксплуатацию 24/7.
