Коммутатор Cisco WS-C3560E-48PD-SF — это высокопроизводительное управляемое сетевое устройство корпоративного уровня из серии Cisco Catalyst 3560-E, предназначенное для построения масштабируемых, отказоустойчивых и безопасных сетевых инфраструктур. Данная модель относится к классу multilayer switch и поддерживает работу как на уровне Layer 2, так и на уровне Layer 3, что позволяет использовать её не только как коммутатор доступа, но и как полноценный элемент маршрутизации внутри корпоративной сети.
Устройство ориентировано на круглосуточную эксплуатацию (24/7) в условиях высокой нагрузки и используется в крупных организациях, где требуется стабильная передача больших объёмов данных.
🧩 Назначение и области применения
Cisco WS-C3560E-48PD-SF применяется в следующих инфраструктурах:
- крупные корпоративные сети
- банковский и финансовый сектор
- государственные учреждения
- образовательные организации (школы, университеты)
- системы IP-телефонии (VoIP)
- системы видеонаблюдения (IP CCTV)
- дата-центры и серверные помещения
- промышленные сети и автоматизированные системы
Коммутатор рассчитан на работу с интенсивным сетевым трафиком и большим количеством подключённых устройств.
🔌 Порты и интерфейсы
📡 Основные порты:
- 48 × Gigabit Ethernet (10/100/1000 Mbps RJ-45)
- Все порты поддерживают PoE (Power over Ethernet)
🚀 Uplink-интерфейсы:
- 2 × 10 Gigabit Ethernet X2 uplink слота
Эти порты предназначены для подключения к магистральным сетям или ядру инфраструктуры и обеспечивают высокоскоростную передачу данных без задержек.
⚡ Технология PoE (Power over Ethernet)
Одним из ключевых преимуществ модели является поддержка PoE:
Через Ethernet-кабель одновременно передаются:
- данные
- питание
Это позволяет подключать:
- IP-телефоны
- Wi-Fi точки доступа
- IP-камеры видеонаблюдения
- другие сетевые устройства
без необходимости использования отдельных блоков питания, что снижает затраты и упрощает инфраструктуру.
🔋 Питание и энергосистема
- встроенный блок питания высокой мощности
- мощность: до 1150W (в зависимости от конфигурации)
- поддержка большого количества PoE-устройств
- стабильная работа под высокой нагрузкой
Энергосистема рассчитана на корпоративные сети с большим количеством подключений.
🚀 Производительность
Cisco WS-C3560E-48PD-SF обеспечивает:
- высокую коммутационную пропускную способность (~68 Gbps)
- неблокируемую архитектуру (non-blocking)
- обработку миллионов пакетов в секунду
- одновременную работу всех 48 портов без потери скорости
Это делает устройство подходящим для крупных корпоративных нагрузок.
🌐 Поддерживаемые технологии (Layer 2 / Layer 3)
🔹 Layer 2 функции:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel
- MAC learning
- trunking
🔹 Layer 3 функции:
- статическая маршрутизация
- RIP v1/v2
- OSPF
- EIGRP Stub
- Inter-VLAN routing
Таким образом, устройство может выполнять функции внутреннего маршрутизатора.
🔒 Система безопасности
Коммутатор поддерживает корпоративные механизмы защиты:
- Port Security
- ACL (списки контроля доступа)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH для безопасного управления
- SNMPv3 мониторинг
Эти технологии защищают сеть от внутренних и внешних угроз.
📶 QoS (Quality of Service)
QoS позволяет:
- приоритизировать голосовой трафик (VoIP)
- обеспечивать стабильность видеоконференций
- управлять загрузкой сети
- выделять приоритет критически важным данным
Это особенно важно для корпоративных коммуникаций.
🧠 Аппаратные характеристики
- форм-фактор: 1U для монтажа в стойку
- оперативная память: 128 MB DRAM
- флеш-память: 64 MB
- корпус: металлический промышленного класса
- охлаждение: активное (вентиляторы)
- питание: внутренний блок питания
📡 Uplink и расширение
- 2 × X2 10G uplink
- подключение к магистральным сетям
- построение backbone-инфраструктуры

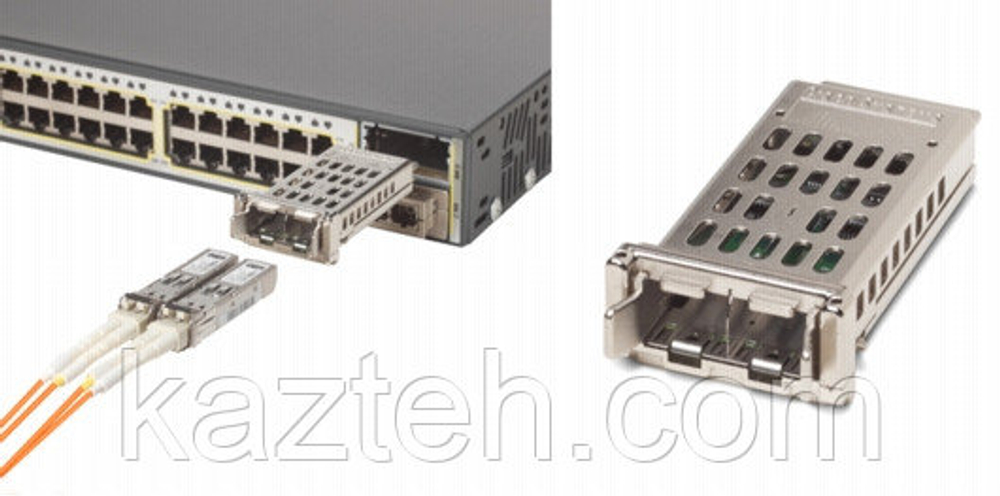

- поддержка модулей расширения (TwinGig / X2 адаптеры)
🔄 Надёжность и отказоустойчивость
Устройство поддерживает:
- STP / RSTP для предотвращения петель
- EtherChannel для резервирования каналов
- HSRP для резервирования шлюзов
- стабильную работу 24/7
- автоматическое восстановление при сбоях
📊 Преимущества
- 48 Gigabit PoE портов
- 10G uplink интерфейсы
- поддержка Layer 3 маршрутизации
- высокая надёжность Cisco
- расширенные функции безопасности
- гибкое управление через Cisco IOS
- подходит для крупных сетей
⚠️ Особенности
- относится к более старому поколению Cisco Catalyst
- повышенное энергопотребление
- шумные вентиляторы при нагрузке
- X2-модули считаются устаревшими по современным стандартам
- требует стойкового размещения и охлаждения
🏁 Заключение
Cisco WS-C3560E-48PD-SF — это мощный корпоративный коммутатор, предназначенный для построения надёжных и масштабируемых сетей. Он сочетает в себе PoE, Layer 3 маршрутизацию, высокую производительность и широкий набор функций безопасности.
Несмотря на то, что модель относится к предыдущему поколению оборудования, она до сих пор активно используется в корпоративных инфраструктурах благодаря своей стабильности и надёжности.
