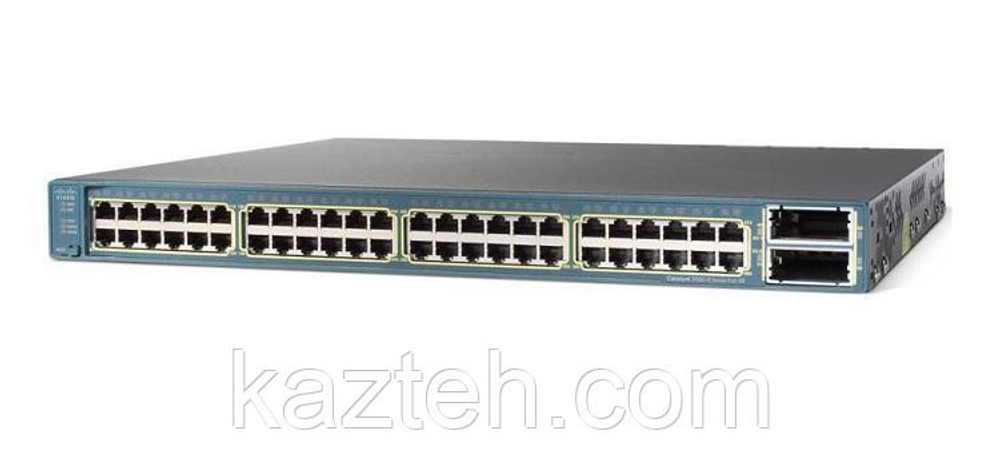

Коммутатор Cisco WS-C3560E-48PD-EF — это высокопроизводительное управляемое сетевое устройство корпоративного класса из серии Cisco Catalyst 3560-E, предназначенное для построения масштабируемых, отказоустойчивых и защищённых сетевых инфраструктур. Данная модель относится к категории multilayer switch, что означает поддержку как уровня Layer 2 (канальный уровень), так и Layer 3 (сетевой уровень). Благодаря этому устройство может выполнять не только функции обычного коммутатора доступа, но и частично функции маршрутизатора внутри локальной сети.
Модель ориентирована на эксплуатацию в режиме 24/7, в условиях высокой нагрузки и большого количества подключённых устройств, и широко применяется в корпоративных и операторских сетях.
🧩 Общая концепция и назначение
Cisco WS-C3560E-48PD-EF используется для построения:
- крупных корпоративных сетей
- сетей банков и финансовых организаций
- государственных инфраструктур
- образовательных учреждений (университеты, колледжи, школы)
- систем видеонаблюдения IP CCTV
- IP-телефонии (VoIP)
- серверных и дата-центров
- промышленных автоматизированных сетей
Главная задача устройства — обеспечить стабильную, безопасную и высокоскоростную передачу данных между большим количеством узлов сети.
🔌 Порты и интерфейсы
📡 Основные порты доступа:
- 48 × Gigabit Ethernet (10/100/1000 Mbps RJ-45)
- Полная поддержка PoE / PoE+ (в зависимости от конфигурации питания)
Каждый порт может одновременно передавать данные и питание по одному Ethernet-кабелю.
🚀 Uplink-интерфейсы:
- 2 × 10 Gigabit Ethernet (X2 модульные слоты)
Эти порты используются для подключения к магистральным линиям связи или ядру сети, обеспечивая высокоскоростную агрегацию трафика.
⚡ PoE (Power over Ethernet)
Одной из ключевых функций является поддержка Power over Ethernet.
Через один кабель устройство обеспечивает:
- передачу данных
- подачу питания
Это позволяет подключать:
- IP-телефоны
- точки доступа Wi-Fi
- камеры видеонаблюдения
- IoT-устройства
без необходимости отдельных блоков питания, что снижает стоимость инфраструктуры и упрощает монтаж.
🔋 Питание и энергосистема
- встроенный блок питания высокой мощности (до 1150W в зависимости от ревизии)
- поддержка большого PoE-бюджета для питания множества устройств
- возможность стабильной работы при высокой нагрузке
- промышленный уровень надёжности
Энергосистема рассчитана на работу в плотных корпоративных сетях с десятками PoE-устройств.
🚀 Производительность
Cisco WS-C3560E-48PD-EF обеспечивает:
- высокую коммутационную пропускную способность до ~128 Gbps
- неблокируемую архитектуру (non-blocking switching fabric)
- обработку десятков миллионов пакетов в секунду
- одновременную работу всех 48 портов без деградации скорости
Это делает устройство подходящим для магистральных и распределённых уровней сети.
🌐 Поддержка Layer 2 и Layer 3
🔹 Layer 2 функции:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel (агрегация каналов)
- trunking
- MAC-адресация и обучение
🔹 Layer 3 функции:
- статическая маршрутизация
- RIP v1/v2
- OSPF
- Inter-VLAN routing
- базовые функции маршрутизации внутри LAN
Таким образом, коммутатор может выполнять функции внутреннего маршрутизатора сети.
🔒 Система безопасности
Cisco WS-C3560E-48PD-EF включает корпоративные механизмы защиты:
- Port Security (ограничение MAC-адресов)
- ACL (списки контроля доступа)
- 802.1X аутентификация пользователей
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH защищённое управление
- SNMPv3 мониторинг
Эти технологии предотвращают несанкционированный доступ и сетевые атаки.
📶 QoS (Quality of Service)
QoS позволяет:
- приоритизировать голосовой трафик (VoIP)
- обеспечивать стабильную передачу видео
- снижать задержки в критически важных приложениях
- управлять полосой пропускания
Это особенно важно для корпоративных коммуникационных систем.
🧠 Аппаратная архитектура
- форм-фактор: 1U для монтажа в стойку
- оперативная память: 128 MB DRAM (в некоторых ревизиях больше)
- флеш-память: 64 MB
- корпус: металлический промышленного уровня
- охлаждение: активное (мощные вентиляторы)
- питание: внутренний блок питания (PSU)
📡 Uplink и расширение
- 2 × X2 10G uplink
- поддержка оптических модулей
- подключение к ядру сети (core)
- возможность построения backbone-инфраструктуры
- высокая гибкость расширения
🔄 Надёжность и отказоустойчивость
Коммутатор поддерживает:
- STP / RSTP / MSTP (защита от петель)
- EtherChannel (резервирование каналов)
- HSRP (резервирование шлюза)
- стабильную работу 24/7
- автоматическое восстановление при сбоях
📊 Основные преимущества
- 48 Gigabit Ethernet PoE портов
- 10G uplink для магистральных соединений
- поддержка Layer 3 маршрутизации
- высокий уровень безопасности
- Cisco IOS управление
- высокая надёжность корпоративного уровня
- подходит для больших и сложных сетей
⚠️ Особенности и ограничения
- относится к более старому поколению Cisco Catalyst
- высокое энергопотребление
- шумная система охлаждения
- X2-модули считаются устаревшими по современным стандартам
- требует стойкового размещения и хорошей вентиляции
🏁 Итог
Cisco WS-C3560E-48PD-EF — это мощный корпоративный коммутатор, предназначенный для построения надёжных, масштабируемых и высоконагруженных сетей. Он сочетает в себе PoE-питание, Layer 3 функциональность, высокую пропускную способность и расширенные функции безопасности.
Несмотря на то, что модель относится к предыдущему поколению оборудования, она до сих пор активно используется благодаря своей стабильности, надёжности и богатому функционалу.
