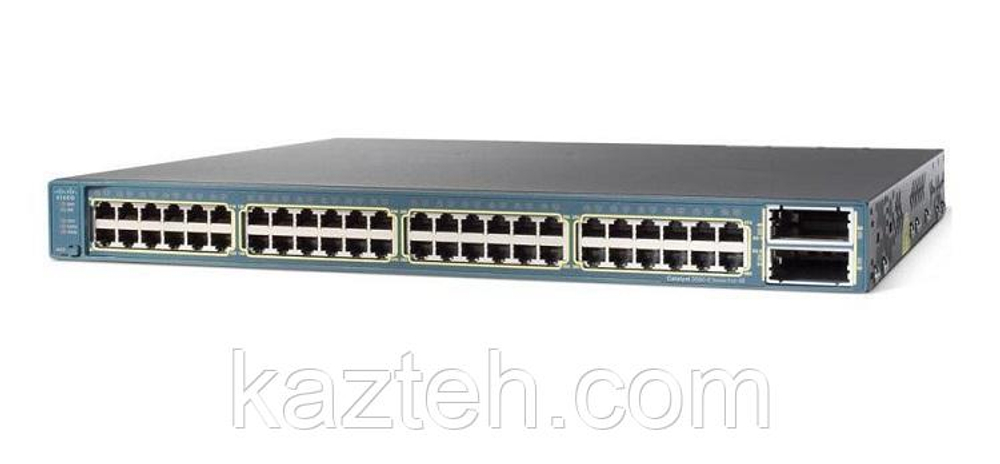

Коммутатор Cisco WS-C3560E-48PD-E — это профессиональное управляемое сетевое устройство корпоративного уровня серии Cisco Catalyst 3560-E, предназначенное для построения высоконадежных, масштабируемых и безопасных сетевых инфраструктур. Данная модель относится к классу multilayer switch (многоуровневых коммутаторов) и сочетает в себе функции коммутации уровня Layer 2 и Layer 3, что позволяет использовать его не только как обычный коммутатор доступа, но и как полноценный элемент маршрутизации внутри корпоративной сети.
⚙️ Общая архитектура и назначение
Cisco WS-C3560E-48PD-E разработан для эксплуатации в условиях высокой нагрузки и непрерывной работы 24/7. Он широко применяется в:
- корпоративных офисных сетях
- дата-центрах
- системах IP-телефонии (VoIP)
- сетях видеонаблюдения (IP CCTV)
- образовательных учреждениях
- промышленных и государственных инфраструктурах
Благодаря поддержке Power over Ethernet (PoE) устройство способно одновременно передавать данные и питание по одному Ethernet-кабелю, что значительно упрощает развертывание сетевых устройств.
🔌 Порты и интерфейсы
Коммутатор оснащён:
- 48 портами Gigabit Ethernet (10/100/1000 Mbps RJ-45)
- Поддержкой PoE (IEEE 802.3af)
- 2 слотами X2 для 10 Gigabit Ethernet uplink
Эти uplink-порты используются для подключения к магистральным линиям сети или к другим коммутаторам уровня ядра, обеспечивая высокую пропускную способность и минимальные задержки.
⚡ Power over Ethernet (PoE)
Одной из ключевых особенностей модели является поддержка PoE:
- питание IP-телефонов
- питание Wi-Fi точек доступа
- питание камер видеонаблюдения
- отсутствие необходимости в отдельных блоках питания для конечных устройств
Общий PoE-бюджет зависит от конфигурации, но устройство рассчитано на одновременную работу большого количества подключённых PoE-устройств.
🚀 Производительность
Cisco WS-C3560E-48PD-E обеспечивает:
- высокую коммутационную матрицу (до ~68 Gbps)
- пропускную способность до ~65.5 Mpps
- неблокируемую архитектуру (non-blocking switching)
Это означает, что устройство способно обрабатывать трафик на всех портах одновременно без потерь производительности.
🌐 Поддерживаемые технологии
Коммутатор поддерживает широкий спектр корпоративных технологий:
🔹 Коммутация и маршрутизация
- VLAN (IEEE 802.1Q)
- Inter-VLAN routing
- Static routing
- RIP / EIGRP / OSPF (в зависимости от IOS)
- HSRP (резервирование шлюзов)
🔹 Безопасность
- 802.1X authentication
- ACL (Access Control Lists L2–L4)
- DHCP Snooping
- Dynamic ARP Inspection
- Port Security
- SSH / SNMPv3
🔹 QoS (качество обслуживания)
- приоритизация голосового и видео трафика
- DSCP / CoS
- управление полосой пропускания
🔹 Управление
- Cisco IOS CLI (командная строка)
- Telnet / SSH
- SNMP
- Web-интерфейс (ограниченно)
- Cisco Network Assistant
🧠 Аппаратные характеристики
- Форм-фактор: 1U, монтаж в стойку
- ОЗУ: 128 MB DRAM
- Flash: 64 MB
- Блок питания: 750W AC (встроенный)
- Охлаждение: активное (вентиляторы серверного типа)
- Поддержка резервирования питания (в зависимости от конфигурации)
📡 uplink и расширение
- 2 × X2 10GbE uplink
- поддержка модулей TwinGig / X2-SFP
- возможность подключения к магистральным сетям уровня ядра
🔒 Надёжность и отказоустойчивость
Cisco WS-C3560E-48PD-E поддерживает:
- STP / RSTP / MSTP
- EtherChannel (агрегация каналов)
- HSRP (резервирование шлюзов)
- PortFast, UplinkFast, BackboneFast
- защиту от broadcast/multicast storm
Это обеспечивает стабильную работу даже при сбоях отдельных каналов.
📊 Преимущества модели
- 48 гигабитных PoE портов
- 10G uplink для высокой скорости
- поддержка Layer 3 маршрутизации
- высокая надёжность Cisco корпоративного уровня
- подходит для больших сетей и сложной инфраструктуры
- широкие возможности безопасности и контроля трафика
⚠️ Особенности
- модель относится к более раннему поколению Cisco Catalyst (не новая серия)
- требует хорошего охлаждения (шумные вентиляторы)
- высокая энергопотребляемость при нагрузке PoE
- X2-модули могут быть дорогими или устаревшими
