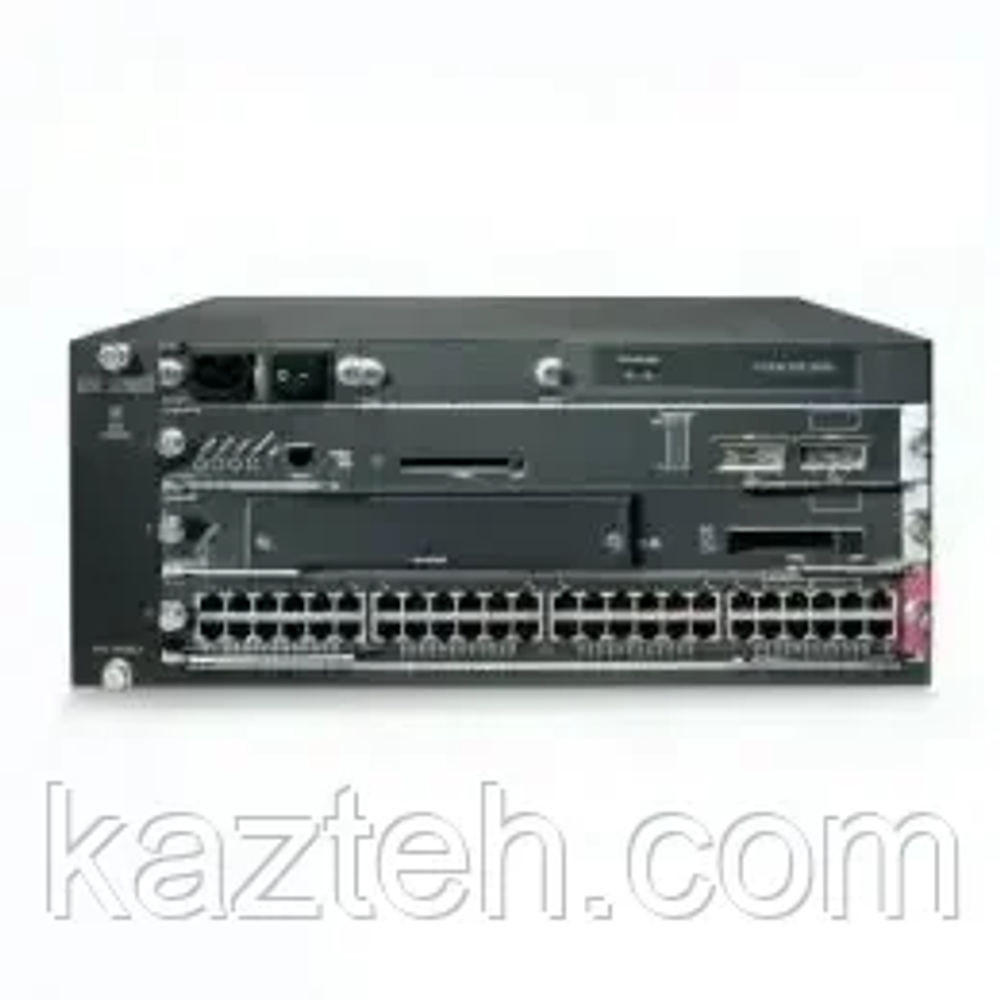

Коммутатор Cisco Catalyst WS-C6503-E-FWM-K9 представляет собой модульное шасси серии Catalyst 6500-E, предназначенное для построения высокоскоростных и масштабируемых корпоративных сетей с интегрированной системой обеспечения безопасности.
🛠️ Основные характеристики
-
Модель: WS-C6503-E-FWM-K9
-
Тип устройства: Модульный коммутатор Layer 3 с интегрированным межсетевым экраном (Firewall Services Module, FWSM)
-
Серия: Catalyst 6500-E
-
Форм-фактор: Установка в стойку (rack-mount), высота 3U
-
Слоты: 3 слота для линейных карт и 2 слота для Supervisor Engine
-
Supervisor Engine: Поддерживает Supervisor Engine 720-3B с интегрированной системой безопасности
-
Вентиляторный модуль: Модуль с возможностью горячей замены (hot-swap)
-
Блоки питания: Приобретаются отдельно, поддерживают избыточность для повышения надежности
⚙️ Сетевые и аппаратные возможности
-
Поддержка Layer 3: Маршрутизация с поддержкой протоколов OSPF, BGP, EIGRP, IS-IS, RIP, IGMP, PIM, VRRP, HSRP, GRE, MPLS, IPv6 и других
-
Межсетевой экран (FWSM):
-
Пропускная способность до 5,5 Гбит/с
-
Поддержка до 4 FWSM в одном шасси (до 20 Гбит/с)
-
Обработка до 2,8 млн пакетов в секунду
-
Поддержка до 1 млн одновременных соединений
-
Поддержка до 256 000 трансляций NAT и PAT
-
Поддержка до 80 000 ACL
-
Поддержка до 1000 VLAN-интерфейсов
-
-
Порты на Supervisor Engine: 1 × 1000Base-T (RJ-45), 2 × SFP (mini-GBIC)
-
Память:
-
RAM: 512 МБ
-
Flash: 256 МБ
-
-
Управление: Поддержка Telnet, SNMPv3, консольного порта RJ-45
-
Сетевые функции: Поддержка QoS, VLAN, Spanning Tree, IGMP Snooping, DoS защита, VPN, MPLS Fast Reroute, MPLS VPN
-
Применение
WS-C6503-E-FWM-K9 идеально подходит для следующих сценариев:
-
Центры обработки данных: обеспечивает высокоскоростную маршрутизацию и агрегацию трафика с интегрированной системой безопасности
-
Корпоративные сети: используется в ядре сети для обеспечения масштабируемости, отказоустойчивости и безопасности
-
Распределённые сети: обеспечивает эффективное распределение трафика между различными сегментами сети с встроенной защитой
-
Модульные решения: поддерживает различные линейные карты для адаптации под конкретные требования
