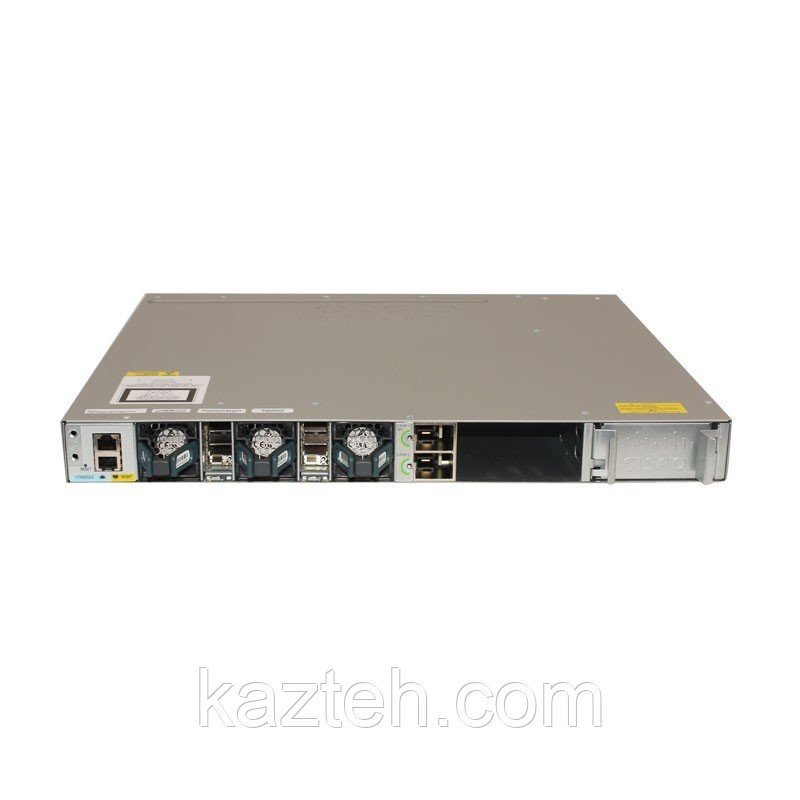

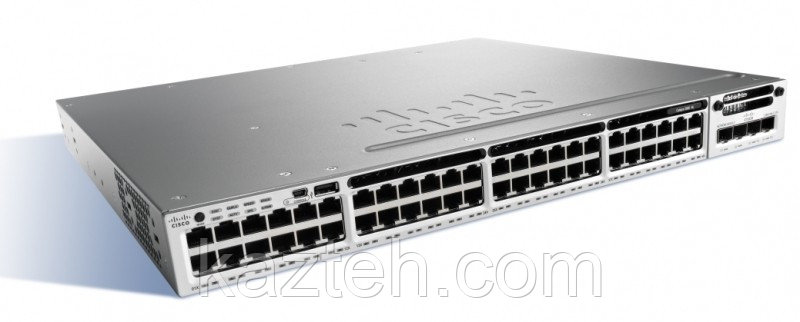

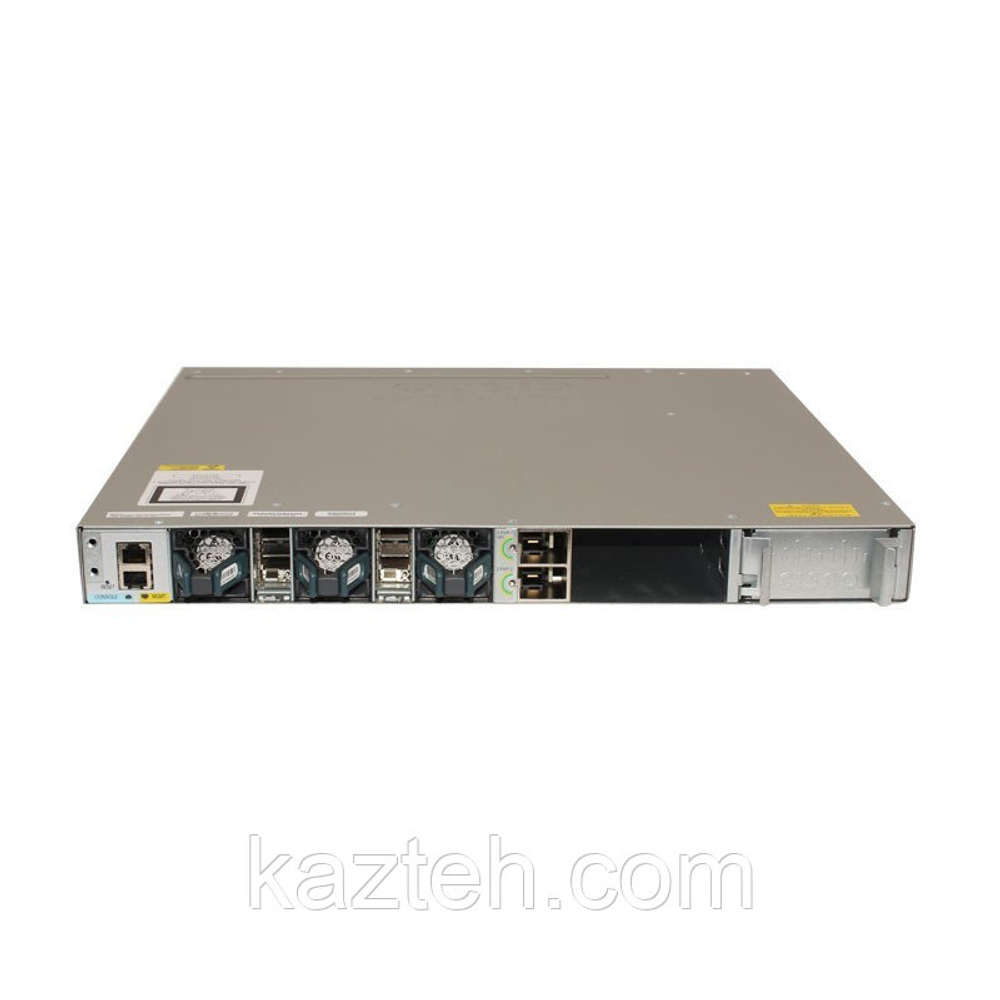

Cisco Catalyst WS-C3850R-48U-S — это корпоративный управляемый стекируемый коммутатор уровня доступа (Access Layer), входящий в серию Cisco Catalyst 3850. Он предназначен для построения масштабируемых, высокопроизводительных и отказоустойчивых сетей в крупных корпоративных инфраструктурах, кампусах, государственных организациях и дата-центрах.
Модель сочетает в себе поддержку высокой плотности подключений, питание по Ethernet и расширенные возможности управления сетью.
Индекс:
- R (Redundant) — повышенная отказоустойчивость и поддержка резервирования
- U (UPOE) — поддержка Universal Power over Ethernet (повышенная мощность PoE)
- S (IP Base) — базовая лицензия Layer 2 + ограниченные Layer 3 функции
🔷 Основные характеристики
- 48 портов Gigabit Ethernet (10/100/1000 RJ-45)
- Поддержка UPOE (до повышенной мощности на порт)
- 1 слот для uplink-модуля
- Поддержка uplink-интерфейсов:
- 4 × 1G SFP
- 2 × 10G SFP+
- 4 × 10G SFP+
- Технология стекирования Cisco StackWise-480
- До 9 коммутаторов в одном стеке
🔷 UPOE (Universal Power over Ethernet)
Ключевая особенность модели — поддержка UPOE, позволяющая передавать значительно больше энергии по Ethernet-кабелю, чем стандартный PoE+.
🔌 Возможности UPOE:
- питание устройств через Ethernet кабель
- повышенная мощность на порт (выше PoE+)
- централизованное питание подключённых устройств
📡 Поддерживаемые устройства:
- IP-телефоны корпоративного уровня
- PTZ IP-камеры видеонаблюдения
- Wi-Fi точки доступа (Wi-Fi 5 / Wi-Fi 6)
- IoT-устройства
- тонкие клиенты (thin clients)
📌 Позволяет уменьшить количество отдельных блоков питания и упростить инфраструктуру.
🔷 Производительность
- Коммутационная способность: 176 Гбит/с
- Скорость обработки пакетов: 130.95 млн пакетов/сек (Mpps)
- Таблица MAC-адресов: до 32 000 записей
- Поддержка VLAN: до 4000 VLAN ID
- Jumbo Frames: до 9198 байт
📌 Эти параметры обеспечивают стабильную работу в высоконагруженных корпоративных сетях.
🔷 Аппаратная платформа
- Процессор: Cisco UADP ASIC
- ОЗУ: 4 ГБ DRAM
- Flash-память: 2 ГБ
- Операционная система: Cisco IOS XE
- Форм-фактор: 1U (для установки в стойку 19”)
📌 IOS XE обеспечивает модульность, безопасность и поддержку автоматизации.
🔷 Стековая технология (StackWise-480)
StackWise-480 позволяет объединять несколько коммутаторов в единый логический стек.
Возможности:
- до 9 устройств в одном стеке
- общая пропускная способность до 480 Гбит/с
- единое управление всеми устройствами
- автоматическая синхронизация конфигураций
- высокая отказоустойчивость
📌 При выходе одного устройства сеть продолжает работу без остановки.
🔷 Беспроводная интеграция
Коммутатор может использоваться как часть унифицированной проводной и беспроводной инфраструктуры:
- управление до 50 точек доступа
- до 2000 беспроводных клиентов
- до 64 WLAN
- централизованное управление Wi-Fi сетью
🔷 Безопасность
Cisco WS-C3850R-48U-S поддерживает широкий набор корпоративных механизмов защиты:
- 802.1X authentication — контроль доступа пользователей
- ACL (Access Control Lists) — фильтрация трафика
- DHCP Snooping — защита от поддельных DHCP серверов
- Dynamic ARP Inspection (DAI) — защита от ARP-атак
- MACsec — аппаратное шифрование L2 уровня
- Port Security
- VLAN сегментация
🔷 Управление и интеллектуальные функции
- QoS (приоритизация трафика)
- NetFlow / Flexible NetFlow (анализ трафика)
- AutoQoS (автоматическая настройка качества сервиса)
- Cisco TrustSec (политики безопасности)
- централизованное управление сетью
📌 Подходит для крупных корпоративных инфраструктур с высокой сложностью.
🔷 Питание и надёжность
- поддержка резервных блоков питания
- StackPower (распределение энергии между устройствами стека)
- защита от перегрузок
- система активного охлаждения
- высокая отказоустойчивость enterprise уровня
🔷 Физические характеристики
- форм-фактор: 1U rack mount
- размеры: ~44.5 × 44.5 × 4.45 см
- вес: ~7–9 кг
- охлаждение: активное (вентиляторы)
- рабочая температура: от -5°C до +45°C
🔷 Области применения
Cisco WS-C3850R-48U-S используется в:
- корпоративных сетях
- кампусных инфраструктурах
- государственных учреждениях
- банковском секторе
- IP-телефонии (VoIP)
- системах видеонаблюдения
- Wi-Fi инфраструктуре
🔷 Итог
Cisco Catalyst WS-C3850R-48U-S — это мощный корпоративный коммутатор, который обеспечивает:
- 48 портов Gigabit Ethernet
- поддержку UPOE
- стековую архитектуру StackWise-480
- базовые Layer 3 функции (IP Base)
- высокую надёжность и отказоустойчивость
- гибкость и масштабируемость сети
