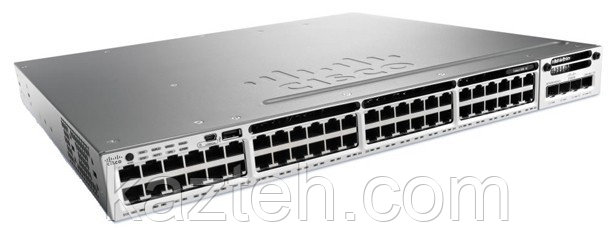

Cisco Catalyst WS-C3850R-48T-S — это корпоративный управляемый стекируемый коммутатор уровня доступа (Access Layer), входящий в серию Cisco Catalyst 3850. Он предназначен для построения высоконагруженных, масштабируемых и отказоустойчивых сетей в средних и крупных организациях, включая корпоративные офисы, кампусы, образовательные учреждения и государственные структуры.
Индекс “R” (Redundant) указывает на повышенную надёжность и ориентацию на стабильную работу в критически важных сетях.
Версия “-S” (IP Base) означает базовую корпоративную лицензию с поддержкой основных функций Layer 2 и ограниченных Layer 3 возможностей.
🔷 Основные характеристики
- 48 портов Gigabit Ethernet (10/100/1000 RJ-45)
- Поддержка коммутации уровня Layer 2 + базовый Layer 3 (IP Base)
- 1 слот для uplink-модуля
- Поддержка uplink-модулей:
- 4 × 1G SFP
- 2 × 10G SFP+
- 4 × 10G SFP+
- Технология стекирования Cisco StackWise-480
- До 9 устройств в одном стеке
🔷 Производительность
- Коммутационная способность: 176 Гбит/с
- Скорость обработки пакетов: до 130.95 Mpps
- Таблица MAC-адресов: до 32 000 записей
- Поддержка VLAN: до 4000 VLAN ID
- Поддержка Jumbo Frames: до 9198 байт
📌 Эти характеристики позволяют устройству стабильно работать в сетях с высокой плотностью подключений.
🔷 Аппаратная платформа
- Процессор: Cisco UADP ASIC (программируемая архитектура)
- ОЗУ: 4 ГБ DRAM
- Flash-память: 2 ГБ
- Операционная система: Cisco IOS XE
- Форм-фактор: 1U (стойка 19”)
📌 IOS XE обеспечивает модульность, автоматизацию и высокую устойчивость системы.
🔷 Стековая технология (StackWise-480)
StackWise-480 — технология объединения коммутаторов в единый логический стек.
Возможности:
- до 9 устройств в одном стеке
- общая пропускная способность до 480 Гбит/с
- единое управление всеми коммутаторами
- автоматическая синхронизация конфигураций
- высокая отказоустойчивость
📌 При выходе одного устройства из строя сеть продолжает работать без остановки.
🔷 Беспроводная интеграция (Wi-Fi контроллер)
Коммутатор может использоваться как часть унифицированной проводной и беспроводной сети:
- управление до 50 точек доступа
- до 2000 беспроводных клиентов
- до 64 WLAN
- централизованное управление Wi-Fi инфраструктурой
🔷 Безопасность
Модель поддерживает полный набор корпоративных механизмов защиты:
- 802.1X authentication — контроль доступа пользователей
- ACL (Access Control Lists) — фильтрация трафика
- DHCP Snooping — защита от поддельных DHCP серверов
- Dynamic ARP Inspection (DAI) — защита от ARP spoofing
- MACsec — аппаратное шифрование L2 трафика
- Port Security
- VLAN сегментация
📌 Это делает устройство безопасным для корпоративных и государственных сетей.
🔷 Управление и интеллектуальные функции
- QoS (приоритизация трафика)
- NetFlow / Flexible NetFlow (анализ трафика)
- AutoQoS (автоматическая настройка качества сервиса)
- Cisco TrustSec (политики безопасности)
- централизованное управление сетью
📌 Позволяет эффективно администрировать крупные инфраструктуры.
🔷 Питание и надёжность
- стандартный блок питания ~350W AC
- поддержка резервирования питания (redundant PSU)
- StackPower (распределение энергии между устройствами стека)
- система охлаждения с вентиляторами
- высокая отказоустойчивость enterprise уровня
🔷 Физические характеристики
- форм-фактор: 1U rack mount
- размеры: ~44.5 × 44.5 × 4.45 см
- вес: ~7–8 кг
- охлаждение: активное (вентиляторы)
- рабочая температура: от -5°C до +45°C
🔷 Области применения
Cisco WS-C3850R-48T-S используется в:
- корпоративных сетях
- офисных инфраструктурах
- кампусных сетях
- государственных учреждениях
- системах IP-телефонии (VoIP)
- системах видеонаблюдения
- Wi-Fi инфраструктуре
🔷 Итог
Cisco Catalyst WS-C3850R-48T-S — это надёжный корпоративный коммутатор уровня доступа, который обеспечивает:
- 48 гигабитных портов
- стековую архитектуру StackWise-480
- базовые Layer 3 функции (IP Base)
- высокую производительность
- стабильную работу в больших сетях
- повышенную надёжность (Redundant)
