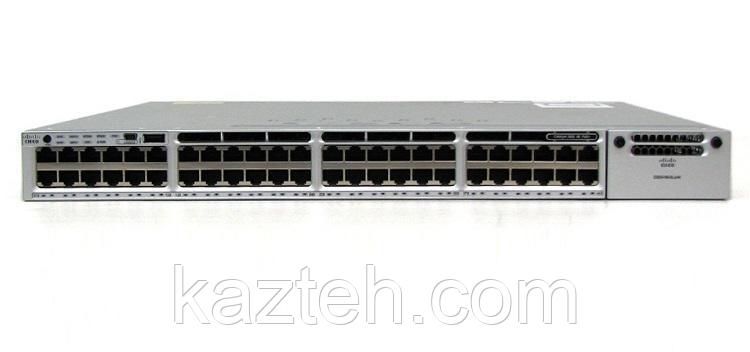

Cisco WS-C3850-48W-S — это управляемый корпоративный коммутатор серии Cisco Catalyst 3850, разработанный компанией Cisco Systems для построения современных кампусных сетей с поддержкой проводного и беспроводного доступа.

Устройство относится к классу Layer 2 / Layer 3 (Multilayer Switch) и предназначено для высокой плотности подключений, питания устройств по PoE и централизованного управления сетью в режиме 24/7.

Назначение и область применения

Cisco WS-C3850-48W-S применяется в:

• корпоративных офисных сетях (Enterprise Campus)
• образовательных учреждениях (школы, университеты)
• гостиницах и бизнес-центрах
• дата-центрах начального и среднего уровня
• сетях с большим количеством Wi-Fi точек доступа
• IP-телефонии и видеонаблюдении

Главная особенность модели — поддержка PoE и интеграция проводной и беспроводной инфраструктуры.

Портовая конфигурация

Основные порты:

• 48 × Gigabit Ethernet (10/100/1000Base-T)
• поддержка PoE (питание по Ethernet)
• автоматическое определение скорости (Auto-Negotiation)
• Auto-MDI/MDIX
• full-duplex режим

Эти порты используются для подключения:

• IP-телефонов
• Wi-Fi точек доступа
• камер видеонаблюдения
• рабочих станций
• сетевых принтеров

Uplink порты:

• поддержка модулей расширения:
  • 1G SFP
  • 10G SFP+
• гибкая конфигурация аплинков
• подключение к ядру сети (Core)

Производительность

Cisco WS-C3850-48W-S обеспечивает высокую производительность уровня enterprise:

• коммутационная способность: до 176 Gbps
• производительность обработки пакетов: около 130.95 Mpps
• поддержка до 4096 VLAN
• таблица MAC-адресов: до 32 000 записей

Коммутатор работает в режиме wire-speed, обеспечивая стабильную передачу данных даже при высокой нагрузке.

Аппаратная архитектура

Устройство построено на платформе Cisco UADP ASIC, которая обеспечивает:

• аппаратную обработку трафика
• минимальную нагрузку на CPU
• низкие задержки
• поддержку политики QoS и безопасности на уровне железа

Память:

• RAM: 4 GB
• Flash: 2 GB

PoE возможности

Главная особенность модели:

• поддержка PoE (Power over Ethernet)
• питание IP-устройств без дополнительных адаптеров
• возможность питания:
  • Wi-Fi точек доступа
  • IP-телефонов
  • камер видеонаблюдения

Также поддерживается до 100 точек доступа и около 2000 беспроводных клиентов в зависимости от конфигурации сети.

Layer 2 и Layer 3 функции

Layer 2:

• VLAN (802.1Q)
• STP / RSTP / MSTP
• EtherChannel (LACP)
• Port Security
• IGMP Snooping
• Jumbo Frames

Layer 3:

• Static routing
• OSPF
• EIGRP (в зависимости от лицензии)
• RIP v2
• VRRP / HSRP
• Multicast routing (PIM)

Безопасность

Cisco WS-C3850-48W-S поддерживает корпоративные механизмы защиты:

• 802.1X authentication
• ACL (Access Control Lists)
• DHCP Snooping
• Dynamic ARP Inspection (DAI)
• Port Security
• Storm Control
• VLAN сегментация
• MAC filtering

QoS (Quality of Service)

QoS позволяет приоритизировать трафик:

• VoIP (IP-телефония)
• видеоконференции
• критически важные бизнес-приложения
• беспроводной трафик (Wi-Fi)

Надежность и отказоустойчивость

• работа 24/7 без остановки
• StackWise-480 технология стекирования
• резервирование питания (1+1 PSU)
• hot-swap вентиляторы и блоки питания
• высокая отказоустойчивость
• MTBF более 200 000 часов

Управление и мониторинг

Поддерживаемые методы управления:

• Cisco IOS XE CLI
• SSH / Telnet
• SNMP v1/v2/v3
• Syslog
• RMON
• Web-интерфейс

Функции администратора:

• мониторинг портов
• настройка VLAN
• анализ трафика
• управление PoE-питанием
• удалённое администрирование

Физические характеристики

• форм-фактор: 1U rackmount
• металлический корпус
• поддержка StackWise-480
• установка в 19-дюймовую стойку
• охлаждение уровня дата-центра (front-to-back airflow)

Важное замечание

Cisco WS-C3850-48W-S относится к оборудованию поколения Catalyst 3850 и имеет статус:

• End-of-Life (EOL)
• ограниченная поддержка производителя
• но до сих пор широко используется в корпоративных сетях
• особенно в инфраструктурах с PoE и Wi-Fi

Итог

Cisco WS-C3850-48W-S — это мощный корпоративный PoE-коммутатор с поддержкой Layer 3 функций и интеграцией проводной и беспроводной сети. Он идеально подходит для офисов, кампусов и инфраструктур с большим количеством IP-устройств, обеспечивая стабильную работу 24/7 и высокую надежность.
