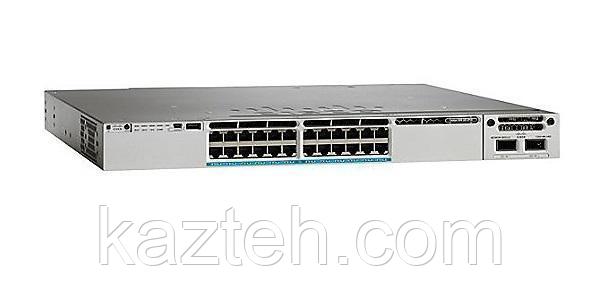

Cisco Catalyst WS-C3850-24XUW-S — это корпоративный управляемый стекируемый (Stackable) коммутатор уровня доступа/агрегации из серии Cisco Catalyst 3850, предназначенный для построения современных высокоскоростных сетей с поддержкой Multigigabit Ethernet и мощных PoE возможностей.
Данная модель ориентирована на кампусные сети нового поколения, где требуется высокая пропускная способность для Wi-Fi точек доступа, IP-устройств и корпоративной инфраструктуры.
🔷 Назначение и область применения
Cisco WS-C3850-24XUW-S применяется в:
- крупных корпоративных сетях
- кампусах (университеты, школы, бизнес-центры)
- Wi-Fi инфраструктурах (802.11ac Wave 2 / Wi-Fi 6-ready сети)
- системах видеонаблюдения
- IP-телефонии
- умных офисах (Smart Office / IoT)
- агрегации и уровне доступа
➡️ Основная задача — обеспечить высокоскоростную Multigigabit сеть с поддержкой мощного PoE и централизованного управления.
⚙️ Архитектура и производительность
Коммутатор построен на фирменной платформе Cisco UADP ASIC (Unified Access Data Plane), обеспечивающей аппаратную обработку трафика.
📊 Основные характеристики:
- Коммутационная способность: до 640 Gbps
- StackWise-480 (стекирование): до 480 Gbps
- Высокая производительность без перегрузки CPU
- Низкая задержка при передаче данных
- Поддержка wire-speed на всех портах
➡️ Это делает устройство подходящим для высоконагруженных корпоративных сетей.
🔌 Порты и интерфейсы
📍 Основные порты:
- 24 × Multigigabit Ethernet (mGig)
- Поддержка скоростей:
- 100 Mbps
- 1 Gbps
- 2.5 Gbps
- 5 Gbps
- до 10 Gbps
📍 PoE поддержка:
- PoE+ (IEEE 802.3af / 802.3at)
- UPoE (Universal PoE, до 60W на порт)
📍 Uplink интерфейсы:
- SFP / SFP+ модули
- оптические подключения
- модуль расширения uplink
➡️ Это обеспечивает гибкость подключения к ядру сети и серверной инфраструктуре.
🔋 PoE / UPoE питание
Коммутатор поддерживает расширенное питание через Ethernet.
📌 Поддерживаемые устройства:
- Wi-Fi Access Point (включая Wave 2)
- IP-телефоны
- камеры видеонаблюдения
- IoT устройства
- системы “умного офиса”
📊 Питание:
- UPoE до 60W на порт
- общий PoE бюджет до 580W (в зависимости от блока питания)
➡️ Это позволяет питать большое количество энергоёмких устройств без отдельных блоков питания.
🧠 Layer 2 и Layer 3 функции
🔷 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- LACP
- Port Security
- MAC filtering
- Storm control
🔷 Layer 3:
- Static routing
- Inter-VLAN routing
- OSPF (зависит от лицензии)
- RIP
- VRF-Lite
- Policy Based Routing
➡️ Устройство может частично выполнять функции маршрутизатора.
🔐 Безопасность корпоративного уровня
Cisco обеспечивает многоуровневую защиту сети:
- 802.1X аутентификация
- RADIUS / TACACS+
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH secure access
- SNMPv3 мониторинг
- Port Security
➡️ Это защищает сеть от атак и несанкционированного доступа.
🔄 StackWise-480 (стекирование)
📌 Возможности:
- объединение нескольких коммутаторов в единый логический
- централизованное управление
- автоматическое резервирование
- простое масштабирование сети
📊 Пропускная способность:
- до 480 Gbps
➡️ Это особенно важно для кампусных и корпоративных сетей.
🌐 Сетевые технологии
Поддерживаемые протоколы:
- IPv4 / IPv6
- QoS (приоритизация трафика)
- NetFlow (анализ трафика)
- Multicast (IGMP Snooping)
- DHCP Relay
- HSRP (резервирование шлюза)
- NTP синхронизация времени
- SNMP мониторинг
📡 Поддержка Wi-Fi инфраструктуры
Коммутатор оптимизирован для современных беспроводных сетей:
- управление Access Point
- централизованная Wi-Fi архитектура
- объединение wired + wireless сети
➡️ Подходит для кампусов с большим количеством точек доступа.
💻 Операционная система Cisco IOS
Работает на Cisco IOS (LAN Base / IP Services):
- стабильная работа 24/7
- CLI управление
- автоматизация
- enterprise функционал
- обновления без остановки сети
📦 Физические характеристики
- Форм-фактор: 1U
- Монтаж: 19” стойка
- Охлаждение: активное (вентиляторы)
- Блок питания: внутренний AC
- Поддержка резервного питания
- Работа 24/7 без остановок
📈 Основные преимущества
- Multigigabit Ethernet (до 10G)
- высокая пропускная способность (640 Gbps)
- StackWise-480
- UPoE питание устройств
- поддержка Wi-Fi инфраструктуры
- Layer 3 функционал
- корпоративная безопасность
- масштабируемая архитектура
🧾 Итог
Cisco Catalyst WS-C3850-24XUW-S — это современный корпоративный коммутатор, предназначенный для построения высокоскоростных мультигигабитных сетей.
Он объединяет в себе:
- высокопроизводительный switch
- PoE/UPoE источник питания
- Layer 3 сетевые функции
- платформу для Wi-Fi инфраструктуры
➡️ Это одно из лучших решений для современных кампусных и корпоративных сетей с высокой нагрузкой.
