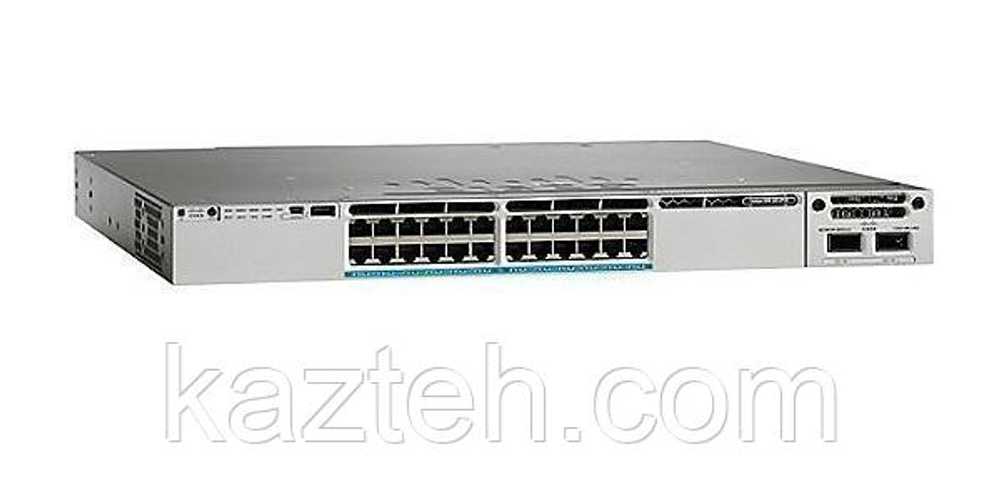

Cisco Catalyst WS-C3850-24XU-S — это высокопроизводительный корпоративный управляемый коммутатор серии Cisco Catalyst 3850, предназначенный для построения современных Multigigabit Ethernet сетей с поддержкой UPoE, Layer 3 маршрутизации и технологии StackWise-480.
Данная модель относится к enterprise-классу и ориентирована на компании, которым требуется высокая пропускная способность, централизованное управление, питание устройств через Ethernet и поддержка современных Wi-Fi инфраструктур.
🔷 Назначение и область применения
Cisco WS-C3850-24XU-S применяется в:
- крупных корпоративных сетях
- кампусных инфраструктурах
- университетах и бизнес-центрах
- Wi-Fi сетях стандарта 802.11ac Wave 2
- системах IP-телефонии
- системах видеонаблюдения
- IoT и Smart Office инфраструктуре
- уровнях доступа (Access Layer) и агрегации (Distribution Layer)
➡️ Основная задача устройства — обеспечить высокоскоростную мультигигабитную сеть с поддержкой питания устройств через Ethernet и расширенными функциями безопасности.
⚙️ Архитектура и производительность
Коммутатор построен на фирменной архитектуре Cisco UADP ASIC (Unified Access Data Plane), обеспечивающей аппаратную обработку трафика.
📊 Основные характеристики:
- 24 × Multigigabit Ethernet порта
- Поддержка скоростей:
- 100 Mbps
- 1 Gbps
- 2.5 Gbps
- 5 Gbps
- 10 Gbps
- Производительность коммутации:
- до 92 Gbps switching capacity
- StackWise bandwidth:
- до 480 Gbps
- Производительность обработки пакетов:
- до 500 Mpps
➡️ Благодаря этому устройство стабильно работает даже при очень высоких сетевых нагрузках.
🔌 Порты и интерфейсы
📍 Основные интерфейсы:
- 24 × Multigigabit RJ-45 Ethernet
- Поддержка 10GBase-T
- Полная поддержка UPoE
📍 Дополнительные интерфейсы:
- 1 × Network Module Slot
- SFP / SFP+ uplink модули
- USB management порт
- Console RJ-45
- mini-USB console
- Management Ethernet порт
➡️ Это обеспечивает гибкое подключение к ядру сети и серверной инфраструктуре.
🔋 PoE / UPoE возможности
Одно из ключевых преимуществ модели — технология Universal Power over Ethernet (UPoE).
📌 Поддерживаемые устройства:
- Wi-Fi точки доступа
- IP-телефоны
- камеры видеонаблюдения
- терминалы контроля доступа
- IoT устройства
- системы Smart Building
📊 Питание:
- до 60W на порт (UPoE)
- Блок питания:
- 1100W AC
➡️ Коммутатор способен одновременно обеспечивать питание большого количества энергоёмких устройств.
🧠 Layer 2 и Layer 3 функции
Cisco WS-C3850-24XU-S поддерживает широкий набор enterprise-функций.
🔷 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- LACP (Link Aggregation)
- Port Security
- Storm Control
- MAC filtering
🔷 Layer 3:
- Static Routing
- Inter-VLAN Routing
- RIP
- OSPF (в зависимости от лицензии)
- VRF-Lite
- Policy Based Routing
➡️ Это позволяет использовать устройство не только как access switch, но и как элемент маршрутизации.
🔐 Безопасность корпоративного уровня
Cisco реализует многоуровневую систему защиты:
- 802.1X authentication
- RADIUS / TACACS+
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH secure management
- SNMPv3 monitoring
- Port Security
➡️ Это обеспечивает высокий уровень защиты корпоративной сети.
🔄 StackWise-480 (стекирование)
Технология Cisco StackWise-480 позволяет объединять несколько коммутаторов в единую систему.
📌 Возможности:
- единое логическое управление
- централизованная конфигурация
- резервирование (failover)
- масштабирование сети
📊 Пропускная способность стека:
- до 480 Gbps
📌 Дополнительная информация:
Некоторые модели серии 3850, включая WS-C3850-24XU-S, имеют ограничения по количеству ASIC в стеке.
🌐 Сетевые технологии
Поддерживаемые технологии:
- IPv4 / IPv6
- QoS (приоритизация трафика)
- NetFlow
- Multicast (IGMP Snooping)
- DHCP Relay
- HSRP
- NTP синхронизация времени
- SNMP мониторинг
📡 Поддержка Wi-Fi инфраструктуры
Cisco Catalyst 3850 Series разработана для конвергенции проводной и беспроводной сети.
📌 Возможности:
- централизованное управление Access Point
- единая wired + wireless политика
- оптимизация Wi-Fi трафика
- поддержка современных беспроводных сетей
➡️ Особенно эффективно для кампусных инфраструктур.
💻 Операционная система Cisco IOS
Устройство работает на Cisco IOS IP Base.
📌 Возможности:
- CLI управление
- enterprise-конфигурации
- автоматизация
- работа 24/7
- высокая стабильность
📦 Физические характеристики
- Форм-фактор: 1U
- Установка: 19” rack-mount
- Размеры:
- 4.45 × 44.5 × 48.8 см
- Охлаждение:
- активное (вентиляторы)
- Питание:
- AC 100–240V
- Поддержка резервного питания
📈 Основные преимущества
- Multigigabit Ethernet (1G/2.5G/5G/10G)
- UPoE до 60W на порт
- StackWise-480
- высокая производительность
- поддержка Wi-Fi инфраструктуры
- Layer 3 маршрутизация
- enterprise уровень безопасности
- масштабируемая архитектура Cisco
🧾 Итог
Cisco Catalyst WS-C3850-24XU-S — это мощный корпоративный Multigigabit коммутатор, предназначенный для построения современных высокоскоростных сетей с поддержкой Wi-Fi инфраструктуры и UPoE питания.
Он объединяет в себе:
- высокопроизводительный access switch
- платформу питания устройств
- Layer 3 сетевые функции
- централизованное управление корпоративной сетью
➡️ Это одно из наиболее универсальных решений Cisco для кампусных и корпоративных сетей enterprise-класса.
