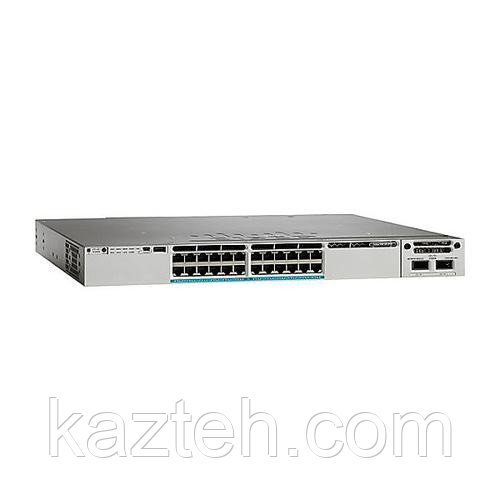

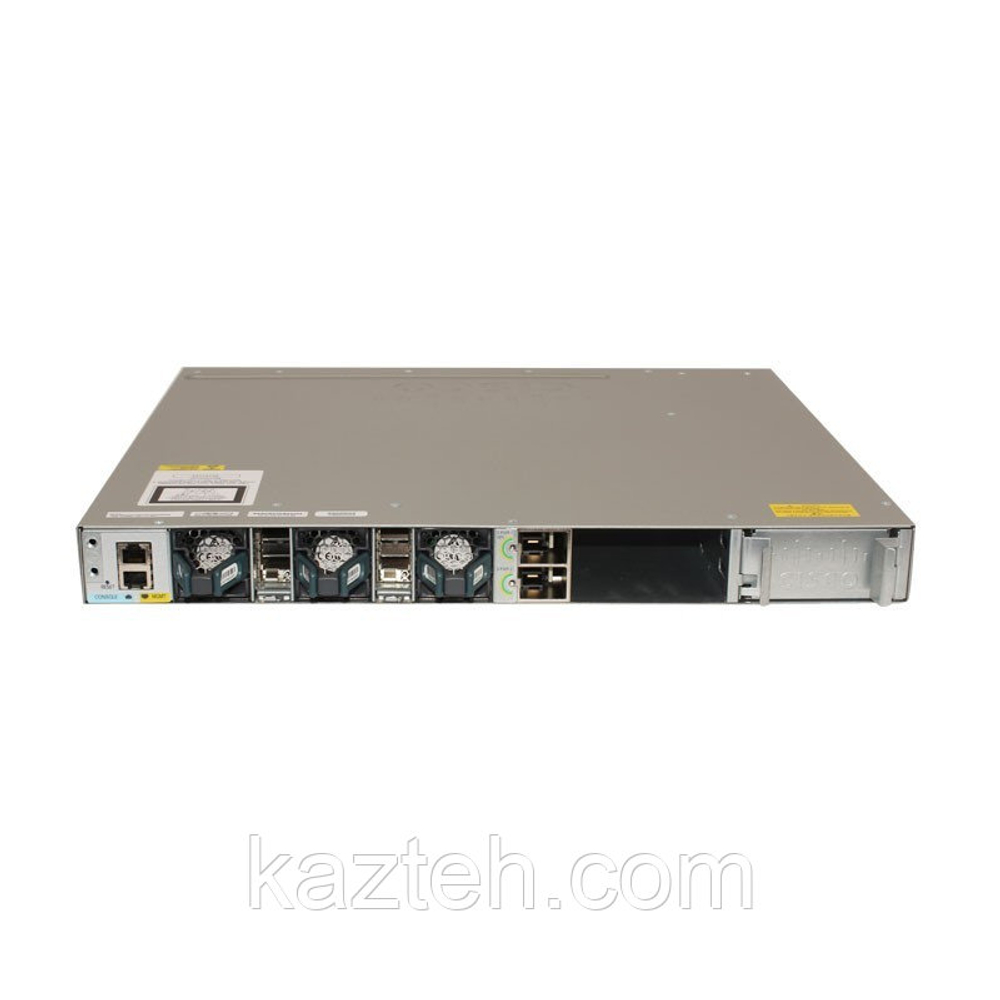

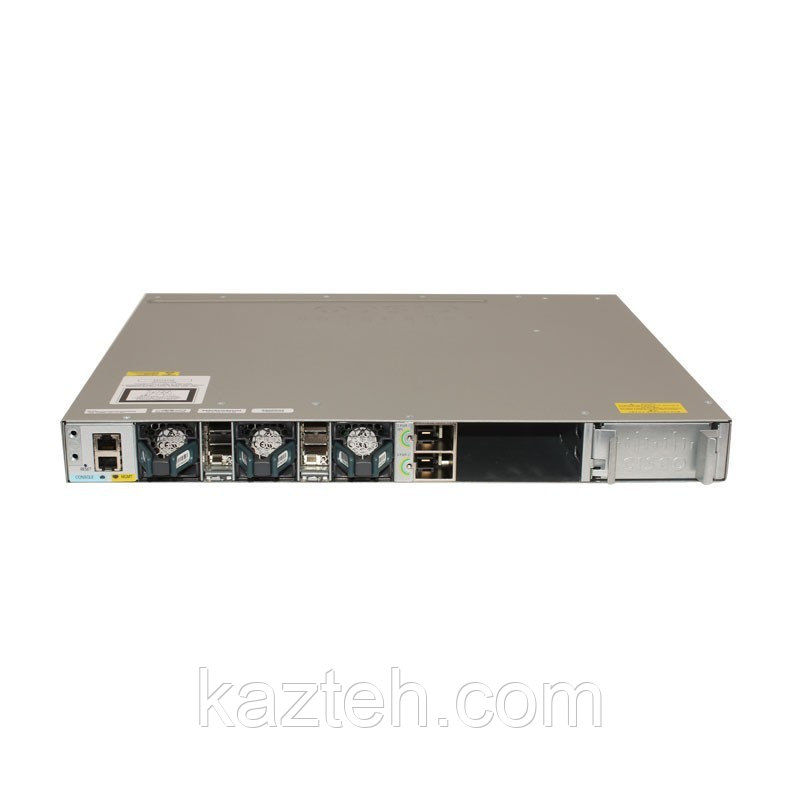

Cisco Catalyst WS-C3850-24XU-E — это корпоративный управляемый стекируемый коммутатор уровня доступа (Access Layer), входящий в серию Cisco Catalyst 3850. Данная модель предназначена для построения высокопроизводительных, масштабируемых и отказоустойчивых сетей в крупных корпоративных инфраструктурах, кампусах, дата-центрах и государственных организациях.
Главная особенность серии XU — поддержка мультигигабитных портов (Multi-Gigabit Ethernet) и технологии UPOE, что позволяет подключать современные устройства с высокой пропускной способностью и питанием через один кабель.
Версия “-E” (IP Services) означает расширенный функционал Layer 3, включая полноценную маршрутизацию и продвинутые сетевые протоколы.
🔷 Основные характеристики
- 24 мультигигабитных порта (100M / 1G / 2.5G / 5G / 10G RJ-45)
- Поддержка UPOE (Universal Power over Ethernet)
- 1 слот для uplink-модуля
- Поддержка uplink-интерфейсов:
- 4 × 1G SFP
- 2 × 10G SFP+
- 4 × 10G SFP+
- Технология стекирования Cisco StackWise-480
- До 9 коммутаторов в одном стеке
🔷 Ключевая особенность — Multi-Gig + UPOE
🔷 Multi-Gigabit Ethernet
Порты поддерживают автоматическое согласование скорости:
- 100 Мбит/с
- 1 Гбит/с
- 2.5 Гбит/с
- 5 Гбит/с
- 10 Гбит/с
📌 Это важно для современных Wi-Fi 6 / Wi-Fi 6E точек доступа и высокоскоростных устройств.
🔌 UPOE (Universal Power over Ethernet)
Позволяет подавать значительно более высокую мощность по Ethernet-кабелю.
Возможности:
- питание устройств через Ethernet
- высокая мощность (выше PoE+)
- сокращение количества блоков питания
Поддерживаемые устройства:
- Wi-Fi 6 / Wi-Fi 6E точки доступа
- IP-телефоны
- PTZ IP-камеры
- IoT-оборудование
- тонкие клиенты
🔷 Производительность
- Коммутационная способность: 176 Гбит/с
- Скорость обработки пакетов: 130.95 млн пакетов/сек
- MAC-таблица: до 32 000 записей
- VLAN: до 4000 VLAN
- Jumbo Frames: до 9198 байт
📌 Эти параметры обеспечивают стабильную работу даже при высокой нагрузке и множестве подключений.
🔷 Аппаратная платформа
- Процессор: Cisco UADP ASIC
- ОЗУ: 4 ГБ DRAM
- Flash-память: 2 ГБ
- Операционная система: Cisco IOS XE
- Форм-фактор: 1U (19” стойка)
📌 IOS XE обеспечивает автоматизацию, безопасность и модульную архитектуру.
🔷 StackWise-480
Технология StackWise-480 позволяет объединять несколько коммутаторов в единый логический стек.
Возможности:
- до 9 устройств в одном стеке
- общая пропускная способность до 480 Гбит/с
- единое управление всеми устройствами
- автоматическая синхронизация конфигураций
- высокая отказоустойчивость
📌 При выходе одного устройства сеть продолжает работу без прерываний.
🔷 Беспроводная интеграция
Коммутатор поддерживает функции управления Wi-Fi инфраструктурой:
- до 50 точек доступа
- до 2000 беспроводных клиентов
- до 64 WLAN
- централизованное управление беспроводной сетью
🔷 Безопасность
Cisco WS-C3850-24XU-E поддерживает корпоративный уровень защиты:
- 802.1X authentication — контроль доступа пользователей
- ACL (Access Control Lists) — фильтрация трафика
- DHCP Snooping — защита от поддельных DHCP серверов
- Dynamic ARP Inspection (DAI) — защита от ARP-атак
- MACsec — аппаратное шифрование L2 уровня
- Port Security
- VLAN сегментация
🔷 Управление и интеллектуальные функции
- QoS (приоритизация трафика)
- NetFlow / Flexible NetFlow (анализ трафика)
- AutoQoS (автоматическая настройка качества обслуживания)
- Cisco TrustSec (политики безопасности)
- централизованное управление сетью
📌 Подходит для сложных корпоративных сетей с высокой плотностью устройств.
🔷 Питание и надежность
- поддержка резервных блоков питания
- StackPower (распределение питания между устройствами стека)
- высокая энергоэффективность
- активное охлаждение (вентиляторы)
- enterprise-уровень отказоустойчивости
🔷 Физические характеристики
- форм-фактор: 1U rack mount
- размеры: ~44.5 × 44.5 × 4.45 см
- вес: ~7–8 кг
- рабочая температура: от -5°C до +45°C
🔷 Области применения
Cisco WS-C3850-24XU-E используется в:
- корпоративных сетях
- кампусных инфраструктурах
- дата-центрах (access/distribution layer)
- государственных организациях
- Wi-Fi 6 / Wi-Fi 6E инфраструктуре
- IP-телефонии и видеонаблюдении
🔷 Итог
Cisco Catalyst WS-C3850-24XU-E — это современный мультигигабитный корпоративный коммутатор, который обеспечивает:
- 24 порта Multi-Gig (до 10G)
- поддержку UPOE
- стековую архитектуру StackWise-480
- расширенные Layer 3 функции (IP Services)
- высокую производительность и надежность
