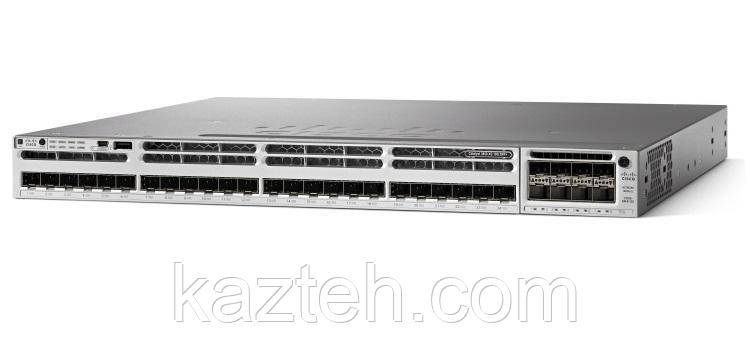

Cisco Catalyst WS-C3850-24XS-E — Cisco Catalyst 3850 сериясына жататын жоғары өнімді корпоративтік стектелетін (Stackable) басқарылатын коммутатор. Бұл модель толық 10 Gigabit Ethernet (SFP+) архитектурасына негізделген және жоғары жылдамдықты серверлік, агрегациялық және кампустық желілер үшін арналған enterprise деңгейдегі шешім болып табылады.
Коммутатор жоғары өткізу қабілеті, төмен latency, кеңейтілген Layer 3 функциялары және Cisco StackWise-480 технологиясы арқылы масштабталу мүмкіндігімен ерекшеленеді.
🔷 Қолдану саласы және мақсаты
Cisco WS-C3850-24XS-E келесі орталарда кеңінен қолданылады:
- дата-орталықтар (Data Center)
- серверлік инфрақұрылымдар
- кампустық корпоративтік желілер
- агрегация деңгейі (Aggregation Layer)
- distribution layer
- виртуализацияланған орта (VMware, Hyper-V)
- жоғары жүктемелі enterprise желілер
➡️ Негізгі мақсаты — 10G деңгейіндегі жоғары жылдамдықты деректер тасымалын тұрақты және қауіпсіз қамтамасыз ету.
⚙️ Архитектура және өнімділік
Коммутатор Cisco UADP ASIC (Unified Access Data Plane) архитектурасына негізделген.
Бұл технология:
- трафикті аппараттық деңгейде өңдейді
- CPU жүктемесін азайтады
- latency деңгейін төмендетеді
- желі тұрақтылығын арттырады
📊 Негізгі техникалық сипаттамалар:
- Коммутация өткізу қабілеті:
- 640 Gbps дейін
- StackWise өткізу қабілеті:
- 480 Gbps дейін
- Пакеттерді өңдеу жылдамдығы:
- жоғары wire-speed forwarding
- Форм-фактор:
- 1U rackmount
➡️ Бұл құрылғы жоғары көлемдегі серверлік трафикпен жұмыс істеуге арналған.
🔌 Порттар және интерфейстер
📍 Негізгі порттар:
- 24 × 10 Gigabit Ethernet SFP+ порттары
📍 Uplink интерфейстер:
- қосымша uplink модульдері
- SFP / SFP+ қолдауы
- жоғары жылдамдықты оптикалық байланыс
📍 Басқару интерфейстері:
- RJ-45 Console
- mini-USB Console
- USB storage порт
- Management Ethernet порт
➡️ Бұл құрылғы толық 10G оптикалық инфрақұрылым үшін арналған.
🧠 Layer 2 және Layer 3 мүмкіндіктері
Cisco WS-C3850-24XS-E enterprise деңгейдегі кеңейтілген желілік функцияларды қолдайды.
🔷 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel / LACP
- Port Security
- MAC filtering
- Storm Control
🔷 Layer 3:
- Static Routing
- Inter-VLAN Routing
- RIP
- OSPF
- EIGRP (лицензияға байланысты)
- VRF-Lite
- Policy Based Routing
➡️ Бұл құрылғы access және distribution деңгейінде маршрутизация функцияларын орындай алады.
🔐 Қауіпсіздік жүйесі
Cisco корпоративтік қауіпсіздіктің толық жиынтығын ұсынады:
- 802.1X authentication
- RADIUS / TACACS+
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH secure access
- SNMPv3 monitoring
- Port Security
➡️ Бұл корпоративтік желінің қауіпсіздігін арттырады.
🔄 StackWise-480 технологиясы
Cisco StackWise-480 технологиясы бірнеше коммутаторды бір логикалық жүйеге біріктіруге мүмкіндік береді.
📌 Мүмкіндіктер:
- орталықтандырылған басқару
- резервтеу (failover)
- масштабтау
- жоғары сенімділік
📊 Өткізу қабілеті:
- 480 Gbps дейін (router-switch.com)
➡️ Бұл үлкен enterprise инфрақұрылымдар үшін маңызды.
🌐 Желілік технологиялар
Қолдайтын технологиялар:
- IPv4 / IPv6
- QoS (traffic prioritization)
- NetFlow
- Multicast (IGMP Snooping)
- DHCP Relay
- HSRP
- VRRP
- NTP time synchronization
- SNMP monitoring
💻 Cisco IOS операциялық жүйесі
Cisco IOS IP Services операциялық жүйесінде жұмыс істейді.
📌 Мүмкіндіктер:
- CLI арқылы толық басқару
- enterprise конфигурациялар
- автоматтандыру
- 24/7 үздіксіз жұмыс
- жоғары тұрақтылық
📦 Физикалық сипаттамалары
- Форм-фактор:
- 1U
- Орнату:
- 19” rackmount
- Салқындату:
- активті желдеткіш жүйесі
- Қуат:
- AC power supply
- резервтік PSU қолдауы
➡️ Enterprise деңгейдегі сенімділікке арналған.
📈 Артықшылықтары
- толық 10G SFP+ архитектура
- жоғары өткізу қабілеті
- StackWise-480 қолдауы
- төмен latency
- Layer 3 маршрутизация
- enterprise қауіпсіздік
- масштабталатын Cisco архитектурасы
- дата-орталық және агрегация үшін тиімді
🧾 Қорытынды
Cisco Catalyst WS-C3850-24XS-E — жоғары өнімді 10G enterprise коммутаторы, серверлік және корпоративтік желілер үшін арналған сенімді шешім.
Ол:
- жоғары жылдамдықты агрегацияны
- серверлік инфрақұрылымды
- enterprise Layer 3 функционалын
- масштабталатын Cisco архитектурасын
бір құрылғыда біріктіреді.
➡️ Бұл модель дата-орталықтар, кампустық желілер және жоғары жүктемелі корпоративтік инфрақұрылымдар үшін өте тиімді шешім болып табылады.
