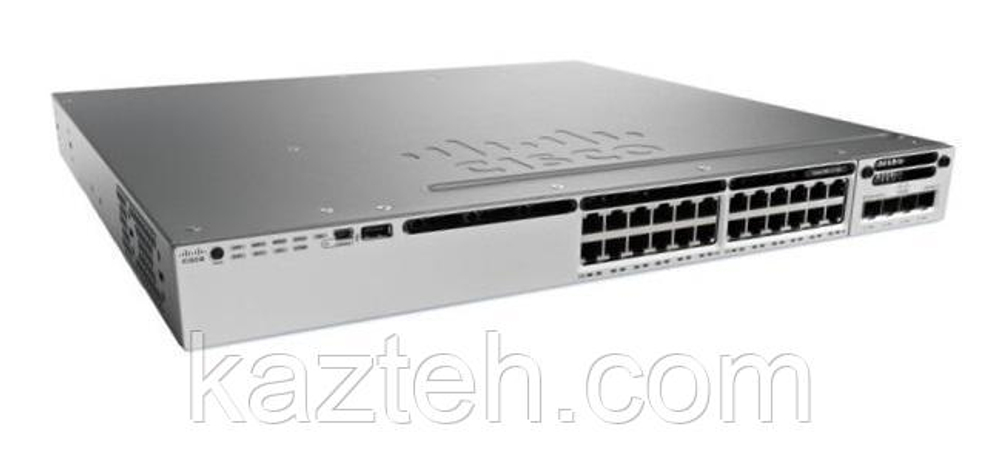

Cisco Catalyst WS-C3850-24UW-S — это высокопроизводительный корпоративный управляемый стекируемый (Stackable) коммутатор серии Cisco Catalyst 3850, предназначенный для построения современных кампусных и enterprise-сетей с поддержкой UPOE, Layer 3 маршрутизации и интеграции проводной и беспроводной инфраструктуры.
Данная модель ориентирована на компании, которым необходима высокая надежность, централизованное управление, поддержка PoE/UPOE устройств и высокая производительность при работе с большим количеством сетевых клиентов и Wi-Fi точек доступа.
🔷 Назначение и область применения
Cisco WS-C3850-24UW-S широко применяется в:
- корпоративных сетях enterprise-класса
- кампусных инфраструктурах
- бизнес-центрах
- университетах и образовательных учреждениях
- Wi-Fi сетях стандарта 802.11ac
- IP-телефонии
- системах видеонаблюдения
- Smart Office и IoT инфраструктуре
- access и distribution уровне сети
➡️ Основная задача устройства — обеспечить высокоскоростную сеть с централизованным управлением и поддержкой питания устройств через Ethernet.
⚙️ Архитектура и производительность
Коммутатор построен на платформе Cisco UADP ASIC (Unified Access Data Plane), обеспечивающей аппаратную обработку сетевого трафика и интеграцию wired/wireless инфраструктуры.
📊 Основные технические характеристики:
- 24 × Gigabit Ethernet UPOE порта
- Коммутационная способность:
- до 92 Gbps
- StackWise bandwidth:
- до 480 Gbps
- Производительность маршрутизации:
- до 65.47 Mpps
- Wire-speed forwarding
- Высокая стабильность при круглосуточной нагрузке
➡️ Коммутатор способен эффективно обрабатывать интенсивный корпоративный трафик.
🔌 Порты и интерфейсы
📍 Основные порты:
- 24 × 10/100/1000 Gigabit Ethernet UPOE RJ-45 порта
📍 Дополнительные интерфейсы:
- 1 × Network Module Slot
- Поддержка модулей:
- C3850-NM-4-1G
- C3850-NM-2-10G
📍 Интерфейсы управления:
- RJ-45 Console
- mini-USB Console
- USB storage порт
- Ethernet Management Port
➡️ Это обеспечивает гибкость подключения к серверной и магистральной инфраструктуре.
🔋 UPOE / PoE возможности
Одной из ключевых особенностей модели является поддержка Cisco UPOE.
📌 Возможности питания:
- до 60W на порт (UPOE)
- общий PoE бюджет:
- до 800W
📌 Поддерживаемые устройства:
- Wi-Fi Access Point
- IP-телефоны
- камеры видеонаблюдения
- терминалы контроля доступа
- IoT оборудование
- Smart Building системы
➡️ Это позволяет подключать и питать большое количество устройств без отдельных адаптеров питания.
📡 Интеграция проводной и беспроводной сети
Cisco Catalyst 3850 Series поддерживает конвергенцию wired/wireless сети.
📊 Беспроводные возможности:
- до 100 Access Point на стек
- до 2000 беспроводных клиентов
- до 64 WLAN
- беспроводная пропускная способность:
- до 20 Gbps
📌 Поддерживаемые Cisco Aironet AP:
- 3600
- 3500
- 2600
- 1600
- 1260
- 1140
- 1040
➡️ Коммутатор может выполнять функции встроенного wireless controller.
🧠 Layer 2 и Layer 3 функции
🔷 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel / LACP
- Port Security
- MAC filtering
- Storm Control
🔷 Layer 3:
- Static Routing
- RIP / OSPF / EIGRP
- VRF-Lite
- HSRP / VRRP
- Policy Based Routing
- Multicast routing
➡️ Это делает устройство полноценным enterprise Layer 3 коммутатором.
🔐 Безопасность корпоративного уровня
Cisco реализует многоуровневую систему защиты:
- 802.1X authentication
- RADIUS / TACACS+
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH secure management
- SNMPv3 monitoring
- Flexible NetFlow
➡️ Это обеспечивает высокий уровень безопасности сети.
🔄 StackWise-480 технология
Cisco StackWise-480 позволяет объединять несколько устройств в единый логический стек.
📌 Возможности:
- централизованное управление
- автоматическое резервирование
- масштабирование инфраструктуры
- высокая отказоустойчивость
📊 Пропускная способность:
- до 480 Gbps
📌 Дополнительно:
Некоторые модели серии 3850 имеют ограничения по количеству ASIC в стеке.
🌐 Поддерживаемые технологии
Коммутатор поддерживает:
- IPv4 / IPv6
- QoS
- NetFlow
- IGMP Snooping
- DHCP Relay
- VRF-Lite
- Multicast
- SNMP
- NTP synchronization
💻 Cisco IOS
Устройство работает на Cisco IOS IP Base.
📌 Возможности:
- CLI управление
- enterprise-конфигурации
- автоматизация
- стабильная работа 24/7
- гибкая настройка безопасности и маршрутизации
📦 Физические характеристики
- Форм-фактор:
- 1U Rackmount
- Размеры:
- 4.45 × 44.5 × 48.8 см
- Питание:
- 1100W AC Power Supply
- Охлаждение:
- активная система вентиляторов
- Поддержка резервного питания
➡️ Предназначен для эксплуатации в корпоративных серверных и телеком-инфраструктуре.
📈 Основные преимущества
- 24 Gigabit UPOE порта
- поддержка до 60W UPOE на порт
- высокая производительность
- StackWise-480
- интеграция Wi-Fi инфраструктуры
- встроенные wireless-controller функции
- Layer 3 маршрутизация
- enterprise безопасность
- масштабируемая архитектура Cisco
🧾 Итог
Cisco Catalyst WS-C3850-24UW-S — это мощный корпоративный коммутатор enterprise-класса, предназначенный для построения современных высокоскоростных сетей с поддержкой UPOE и беспроводной инфраструктуры.
Он объединяет в себе:
- высокопроизводительный Gigabit switch
- платформу питания устройств
- Layer 3 маршрутизацию
- wireless controller функции
- централизованное управление корпоративной сетью
➡️ Это одно из наиболее универсальных решений Cisco для кампусных, корпоративных и Wi-Fi инфраструктур высокого уровня.
