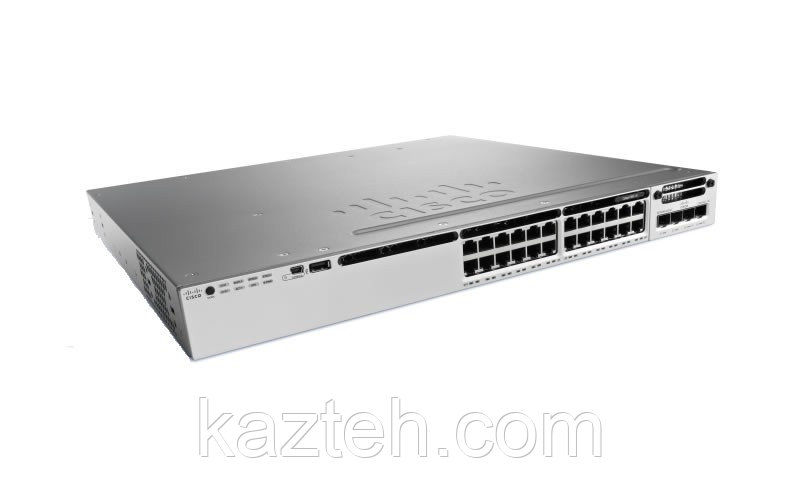

Cisco Catalyst WS-C3850-24U-S — это корпоративный управляемый стекируемый коммутатор уровня доступа (Access Layer), входящий в линейку Cisco Catalyst 3850. Он предназначен для построения масштабируемых, высокопроизводительных и отказоустойчивых сетей в корпоративных инфраструктурах, кампусах, государственных организациях и центрах обработки данных.
Ключевая особенность модели — поддержка UPOE (Universal Power over Ethernet), что позволяет передавать повышенную мощность по Ethernet-кабелю для питания различных сетевых устройств.
Индекс “-S” (IP Base) означает базовый набор функций Layer 2 и ограниченные возможности Layer 3.
🔷 Основные характеристики
- 24 порта Gigabit Ethernet (10/100/1000 RJ-45)
- Поддержка UPOE (до ~60W на порт в зависимости от конфигурации)
- 1 слот для uplink-модуля
- Поддержка uplink-интерфейсов:
- 4 × 1G SFP
- 2 × 10G SFP+
- 4 × 10G SFP+
- Технология стекирования Cisco StackWise-480
- До 9 коммутаторов в одном стеке
🔷 Производительность
Согласно техническим данным серии Catalyst 3850:
- Коммутационная способность: 92 Гбит/с
- Скорость обработки пакетов: до 68.4 Mpps
- Таблица MAC-адресов: до 32 000 записей
- Поддержка VLAN: до 4000 VLAN
- Jumbo Frames: до 9198 байт
📌 Несмотря на 24 порта, устройство обеспечивает производительность уровня enterprise-коммутаторов.
🔷 Аппаратная платформа
- Процессор: Cisco UADP ASIC
- ОЗУ: 4 ГБ
- Flash-память: 2 ГБ
- Операционная система: Cisco IOS XE
- Форм-фактор: 1U (19” стойка)
📌 IOS XE обеспечивает стабильность, модульность и поддержку автоматизации.
🔷 UPOE (Universal Power over Ethernet)
Главная особенность модели — поддержка UPOE, расширенного стандарта питания через Ethernet.
🔌 Возможности:
- питание устройств через сетевой кабель
- повышенная мощность по сравнению с PoE+
- снижение необходимости в отдельных блоках питания
📡 Подключаемые устройства:
- IP-телефоны корпоративного уровня
- IP-камеры видеонаблюдения (включая PTZ)
- Wi-Fi точки доступа (Wi-Fi 5 / Wi-Fi 6)
- IoT-оборудование
- тонкие клиенты (thin clients)
📌 Это значительно упрощает инфраструктуру и снижает затраты на электропроводку.
🔷 Стековая технология (StackWise-480)
StackWise-480 позволяет объединять несколько коммутаторов в единый логический стек.
Возможности:
- до 9 устройств в одном стеке
- общая пропускная способность до 480 Гбит/с
- единое управление всей группой устройств
- автоматическая синхронизация конфигураций
- высокая отказоустойчивость
📌 При выходе одного устройства из строя сеть продолжает работать.
🔷 Беспроводная интеграция
Коммутатор может выступать частью единой проводной и беспроводной инфраструктуры:
- до 50 точек доступа
- до 2000 беспроводных клиентов
- до 64 WLAN
- централизованное управление Wi-Fi
📌 Это удобно для кампусных и офисных сетей.
🔷 Безопасность
Cisco WS-C3850-24U-S поддерживает полный набор корпоративных механизмов защиты:
- 802.1X authentication — контроль доступа пользователей
- ACL (Access Control Lists) — фильтрация трафика
- DHCP Snooping — защита от поддельных DHCP серверов
- Dynamic ARP Inspection (DAI) — защита от ARP-атак
- MACsec — аппаратное шифрование L2
- Port Security
- VLAN сегментация
🔷 Управление и интеллектуальные функции
- QoS (приоритизация трафика)
- NetFlow / Flexible NetFlow (анализ трафика)
- AutoQoS (автоматическая настройка качества сервиса)
- Cisco TrustSec (политики безопасности)
- централизованное управление сетью
📌 Позволяет эффективно администрировать сложные корпоративные сети.
🔷 Питание и надежность
- поддержка резервных блоков питания
- StackPower (распределение энергии между устройствами стека)
- высокая энергоэффективность
- система активного охлаждения
- enterprise-уровень отказоустойчивости
🔷 Физические характеристики
- форм-фактор: 1U rack mount
- размеры: ~44.5 × 44.5 × 4.45 см
- вес: ~7–7.5 кг
- охлаждение: активное (вентиляторы)
- рабочая температура: от -5°C до +45°C
🔷 Области применения
Cisco WS-C3850-24U-S используется в:
- корпоративных сетях
- офисных инфраструктурах
- государственных учреждениях
- кампусных сетях
- IP-телефонии (VoIP)
- системах видеонаблюдения
- Wi-Fi инфраструктуре
🔷 Итог
Cisco Catalyst WS-C3850-24U-S — это компактный, но мощный корпоративный UPOE-коммутатор, который обеспечивает:
- 24 гигабитных порта
- поддержку UPOE питания
- стековую архитектуру StackWise-480
- базовые Layer 3 функции (IP Base)
- высокую надежность и масштабируемость
