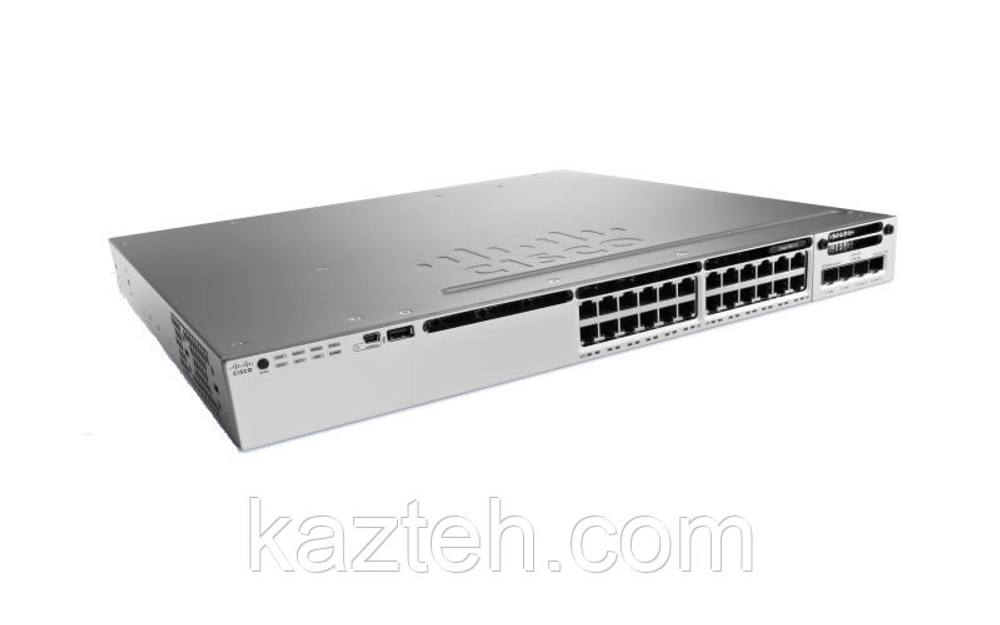

Cisco Catalyst WS-C3850-24PW-S — это корпоративный управляемый стекируемый коммутатор уровня доступа (Access Layer), входящий в линейку Cisco Catalyst 3850. Он предназначен для построения масштабируемых, высокопроизводительных и отказоустойчивых сетей в средних и крупных организациях, офисах, кампусных сетях и дата-центрах.
Данная модель поддерживает Power over Ethernet Plus (PoE+), что позволяет питать IP-устройства (телефоны, камеры, точки доступа Wi-Fi) прямо через сетевой кабель.
🔷 Основные характеристики
- 24 порта Gigabit Ethernet (10/100/1000 RJ-45)
- Поддержка PoE+ (до 30W на порт)
- Общий PoE-бюджет: ~435 Вт
- 1 слот под сетевой uplink модуль
- Поддержка модулей:
- 4 x 1G SFP
- 2 x 10G SFP+
- 4 x 10G SFP+
- StackWise-480 технология стекового объединения
🔷 Производительность
- Коммутационная способность: 92 Гбит/с
- Скорость обработки пакетов: до 68.4 млн пакетов/сек (Mpps)
- MAC-адреса: до 32 000
- VLAN: до 4000 VLAN ID
- Таблица маршрутов: до ~24 000 маршрутов
- Jumbo Frame: до 9198 байт
🔷 Аппаратная платформа
- Процессор: многопоточный Cisco UADP ASIC
- ОЗУ: 4 ГБ DRAM
- Flash-память: 2 ГБ
- Операционная система: Cisco IOS XE
- Форм-фактор: 1U (для стойки)
🔷 PoE (Power over Ethernet)
WS-C3850-24PW-S — это PoE-коммутатор, который может питать:
- IP-телефоны Cisco
- IP-камеры видеонаблюдения
- Wi-Fi точки доступа
- IoT-устройства
Особенности:
- Поддержка IEEE 802.3af / 802.3at (PoE+)
- До 24 портов с питанием
- Автоматическое распределение мощности
- Защита от перегрузки по питанию
🔷 Стековая архитектура (StackWise-480)
- До 9 коммутаторов в одном стеке
- Пропускная способность стека: до 480 Гбит/с
- Единое управление всеми устройствами
- Отказоустойчивость: при выходе одного устройства стек продолжает работать
🔷 Беспроводные функции
Хотя это проводной коммутатор, он поддерживает функции:
- Контроллер беспроводных сетей Cisco
- До:
- 50 точек доступа
- 2000 беспроводных клиентов
- 64 WLAN
🔷 Безопасность
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- ACL (списки контроля доступа)
- MACsec (шифрование трафика)
- Port Security
- VLAN изоляция
🔷 Производственные технологии
- Cisco StackPower (резервирование питания в стеке)
- QoS (приоритизация трафика)
- Flexible NetFlow (анализ трафика)
- Cisco TrustSec (сетевая безопасность)
- AutoQoS (автоматическая настройка качества сервиса)
🔷 Физические характеристики
- Размер: 44.5 × 44.5 × 4.45 см
- Вес: ~7.4–8 кг
- Монтаж: стойка 19"
- Охлаждение: активное (вентиляторы)
- Рабочая температура: от -5°C до +45°C
🔷 Назначение
Cisco WS-C3850-24PW-S применяется для:
- корпоративных сетей
- офисов и филиалов
- IP-телефонии (VoIP)
- видеонаблюдения
- Wi-Fi инфраструктуры
- кампусных сетей
🔷 Итог
Cisco Catalyst WS-C3850-24PW-S — это мощный PoE-коммутатор корпоративного уровня, который сочетает:
- высокую производительность
- поддержку питания PoE+
- стековую архитектуру
- расширенные функции безопасности
- поддержку L2/L3 сетевых функций
