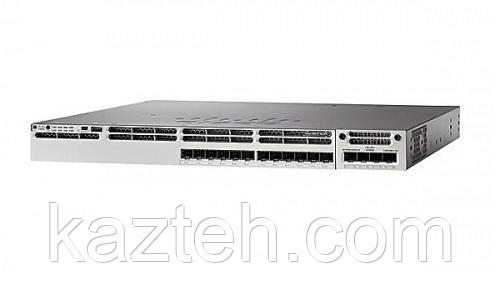

Коммутатор Cisco Catalyst WS-C3850-16XS-E — это высокопроизводительный управляемый коммутатор уровня Layer 3 из серии Cisco Catalyst 3850, предназначенный для построения современных корпоративных сетей с высокой плотностью 10G-подключений. Данная модель относится к классу агрегационных и access-решений для дата-центров и кампусных сетей, где требуется высокая пропускная способность, масштабируемость и поддержка стекирования.
Cisco WS-C3850-16XS-E оснащён 16 портами 10 Gigabit SFP+, предназначенными для подключения серверов, магистральных каналов и высокоскоростных сетевых сегментов. Все порты работают на оптической основе, что делает устройство оптимальным для полностью fiber-инфраструктур и высоконагруженных сетей.
Коммутатор использует сетевой модуль C3850-NM-4-10G, который расширяет uplink-возможности и обеспечивает гибкость подключения к ядру сети. Благодаря этому устройство может быть частью масштабируемой архитектуры с несколькими уровнями агрегации.
Архитектура построена на фирменном ASIC Cisco UADP (Unified Access Data Plane), который обеспечивает унифицированную обработку проводного и беспроводного трафика, высокую скорость коммутации и продвинутые политики QoS и безопасности.
Одним из ключевых преимуществ серии Cisco Catalyst 3850 является технология StackWise-480, позволяющая объединять несколько коммутаторов в единый логический стек с общей пропускной способностью до 480 Гбит/с. Это упрощает управление сетью и повышает отказоустойчивость.
Коммутатор работает под управлением Cisco IOS XE (IP Services), предоставляя расширенные возможности Layer 2 и Layer 3: VLAN, STP, MSTP, QoS, ACL, IGMP Snooping, DHCP Snooping, динамическую маршрутизацию (OSPF, EIGRP — в зависимости от лицензии), а также расширенные функции мониторинга и безопасности (NetFlow, MACsec).
По производительности Cisco WS-C3850-16XS-E обеспечивает коммутационную способность до 320 Гбит/с и высокую скорость обработки пакетов, что делает его подходящим для задач агрегации и ядра кампусных сетей. Таблица MAC-адресов рассчитана на десятки тысяч записей, что позволяет обслуживать крупные инфраструктуры.
Также поддерживаются функции централизованного управления, автоматизации и интеграции с беспроводными сетями (Unified Access), что позволяет использовать один и тот же коммутатор как для проводной, так и для Wi-Fi инфраструктуры.
Форм-фактор устройства — 1U для установки в стандартную серверную стойку. Коммутатор рассчитан на круглосуточную эксплуатацию в условиях высокой нагрузки и критически важных инфраструктур.
Cisco WS-C3850-16XS-E применяется для:
— корпоративных кампусных сетей;
— агрегации 10G трафика;
— дата-центров (edge/aggregation layer);
— высоконагруженных серверных подключений;
— провайдерских и магистральных сегментов;
— инфраструктур с высокой плотностью оптики.
Основные характеристики:
— 16 × 10G SFP+ портов;
— Layer 3 управляемый коммутатор;
— Cisco IOS XE (IP Services);
— ASIC UADP архитектура;
— StackWise-480 поддержка;
— коммутационная способность до ~320 Гбит/с;
— MAC-таблица до ~32K+ записей (в зависимости от конфигурации);
— поддержка VLAN, QoS, ACL;
— STP/MSTP, IGMP Snooping;
— OSPF/EIGRP (зависит от лицензии);
— NetFlow, MACsec;
— 1U Rackmount форм-фактор;
— высокая масштабируемость и производительность.
