Коммутатор Cisco WS-C3650-48PQ-S — это высокопроизводительное управляемое сетевое устройство корпоративного уровня, входящее в линейку Cisco Catalyst 3650. Данная модель разработана для построения современных, масштабируемых и отказоустойчивых сетей доступа, обеспечивая одновременную поддержку проводной и беспроводной инфраструктуры. Коммутатор идеально подходит для средних и крупных организаций, где требуется высокая плотность портов, питание подключаемых устройств и расширенные функции управления трафиком.
🔹 Аппаратные характеристики и конструкция
Коммутатор оснащён 48 портами Gigabit Ethernet (10/100/1000BASE-T) с поддержкой технологии PoE+ (Power over Ethernet Plus). Это позволяет подавать питание непосредственно по сетевому кабелю на подключаемые устройства, такие как IP-телефоны, точки доступа Wi-Fi, камеры видеонаблюдения, терминалы контроля доступа и другие устройства. Общий бюджет питания PoE достигает 390 Вт, что обеспечивает гибкость при подключении большого количества устройств.
Дополнительно устройство оборудовано 4 высокоскоростными uplink-портами SFP+ с пропускной способностью до 10 Гбит/с каждый. Эти интерфейсы предназначены для подключения к магистральным коммутаторам или ядру сети, обеспечивая быструю передачу данных и минимальные задержки.
Коммутатор выполнен в стандартном форм-факторе 1U и предназначен для установки в 19-дюймовую телекоммуникационную стойку. Надёжная металлическая конструкция обеспечивает защиту внутренних компонентов, а эффективная система охлаждения с интеллектуальным управлением вентиляторами гарантирует стабильную работу даже при высокой нагрузке.
🔹 Производительность и ресурсы
Устройство обладает высокой коммутационной способностью до 176 Гбит/с и производительностью пересылки пакетов до 130,95 миллионов пакетов в секунду. Это позволяет коммутатору эффективно обрабатывать большие объёмы сетевого трафика без потерь производительности.
Внутри установлен мощный процессор, а также достаточный объём оперативной памяти (около 4 ГБ) и флеш-памяти (около 2 ГБ), что обеспечивает поддержку сложных сетевых функций, обработку маршрутов и хранение конфигураций.
Коммутатор поддерживает крупные таблицы MAC-адресов (десятки тысяч записей), что делает его пригодным для использования в сетях с большим количеством подключённых устройств.
🔹 Масштабируемость и стековая технология

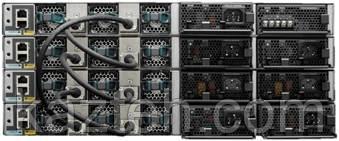

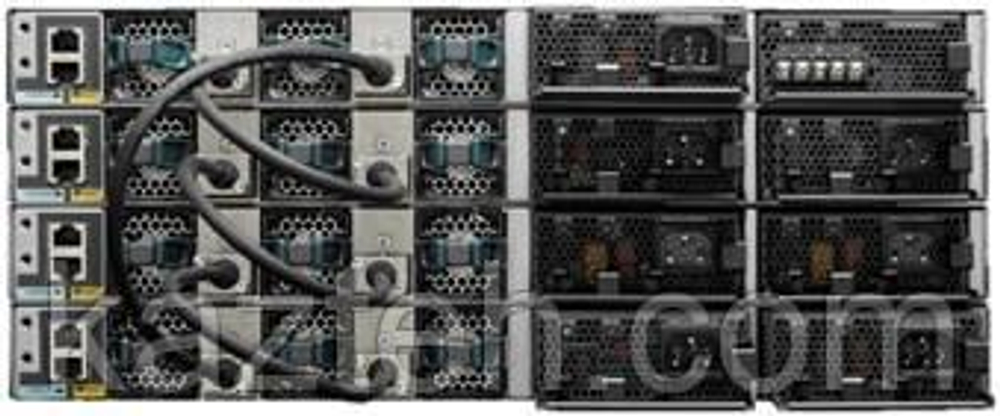

Поддержка технологии StackWise-160 позволяет объединять до 9 коммутаторов в единый стек, функционирующий как одно логическое устройство. Это даёт ряд преимуществ:
- централизованное управление всей группой устройств;
- увеличение общей пропускной способности стека до 160 Гбит/с;
- высокая отказоустойчивость (при выходе одного устройства сеть продолжает работать);
- упрощение администрирования и обновления;
- возможность постепенного масштабирования сети без простоев.
🔹 Программные возможности и функциональность
Коммутатор работает под управлением Cisco IOS XE с лицензией IP Base и поддерживает широкий спектр функций второго и третьего уровня.
Функции уровня L2:
- поддержка VLAN (до 4094);
- протоколы STP, RSTP, MSTP;
- агрегация каналов EtherChannel;
- контроль широковещательного и мультикаст-трафика;
- зеркалирование портов (SPAN).
Функции уровня L3:
- статическая маршрутизация;
- поддержка IPv4 и IPv6;
- межвлановая маршрутизация;
- базовые протоколы динамической маршрутизации (в зависимости от лицензии);
🔹 Качество обслуживания (QoS)
Коммутатор поддерживает расширенные механизмы QoS, которые позволяют:
- приоритизировать голосовой и видеотрафик;
- управлять очередями пакетов;
- ограничивать и гарантировать полосу пропускания;
- снижать задержки и потери пакетов;
Это делает устройство отличным выбором для сетей с IP-телефонией и видеоконференциями.
🔹 Безопасность
Встроенные механизмы безопасности обеспечивают надёжную защиту сети:
- списки контроля доступа (ACL);
- DHCP Snooping;
- Dynamic ARP Inspection;
- IP Source Guard;
- аутентификация пользователей по стандарту 802.1X;
- защита от сетевых атак и несанкционированного доступа.
🔹 Интеграция с беспроводной сетью
Коммутатор имеет встроенный контроллер беспроводной сети, что позволяет управлять точками доступа напрямую, без отдельного оборудования. Поддерживается централизованное управление Wi-Fi инфраструктурой, автоматическая настройка точек доступа, балансировка нагрузки и бесшовный роуминг пользователей.
🔹 Управление и мониторинг
Для администрирования доступны различные инструменты:
- CLI (интерфейс командной строки);
- Web-интерфейс;
- SNMP (включая защищённую версию v3);
- NetFlow/Flexible NetFlow для анализа трафика;
- Syslog для журналирования событий;
Эти функции позволяют эффективно контролировать состояние сети и быстро реагировать на возможные проблемы.
🔹 Надёжность и отказоустойчивость
Коммутатор разработан с учётом требований к высокой доступности:
- поддержка резервируемых блоков питания;
- устойчивость к перегрузкам и перегреву;
- возможность работы в стеке для повышения отказоустойчивости;
- стабильная работа в круглосуточном режиме (24/7).
🔹 Сценарии применения
Cisco WS-C3650-48PQ-S идеально подходит для:
- корпоративных сетей;
- офисов и филиалов;
- образовательных учреждений;
- систем видеонаблюдения;
- сетей с высокой плотностью PoE-устройств;
- инфраструктур с Wi-Fi покрытием;
🔹 Итог
Cisco WS-C3650-48PQ-S — это мощный, универсальный и надёжный коммутатор уровня доступа, который сочетает в себе высокую производительность, поддержку PoE+, развитые функции безопасности и возможность интеграции с беспроводной сетью. Он является отличным выбором для построения современной, масштабируемой и защищённой IT-инфраструктуры.
