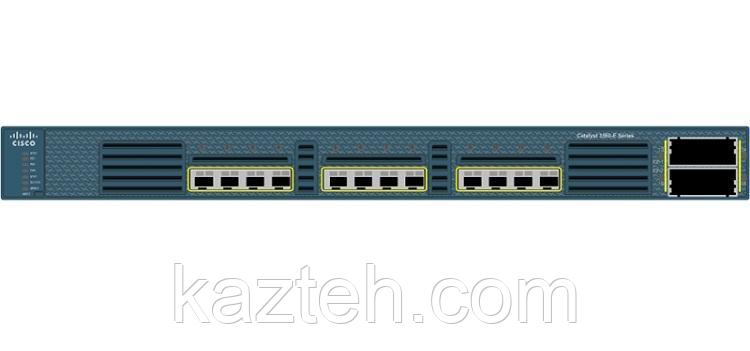

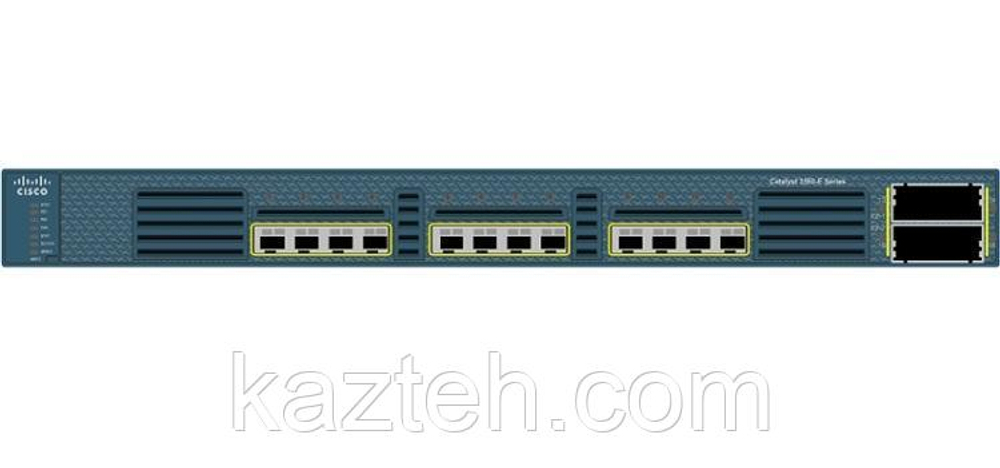

Cisco WS-C3560E-12SD-E — это управляемый корпоративный коммутатор серии Cisco Catalyst 3560-E, относящийся к классу multilayer switch. Устройство поддерживает работу на уровнях Layer 2 и Layer 3, благодаря чему может выполнять не только функции обычного коммутатора, но и частично функции маршрутизатора внутри локальной сети.
Данная модель ориентирована на использование в агрегации (Distribution Layer) и частично в core-сегменте сети, особенно там, где требуется высокая скорость оптических соединений и стабильная работа под нагрузкой.
🧩 Назначение и области применения
Cisco WS-C3560E-12SD-E применяется в:
- корпоративных сетях среднего и крупного масштаба
- дата-центрах
- операторских и провайдерских сетях
- серверных инфраструктурах
- IP-телефонии (VoIP)
- системах видеонаблюдения
- магистральных и агрегационных узлах сети
Основная задача устройства — агрегация и передача высокоскоростного оптического трафика с минимальной задержкой.
🔌 Порты и интерфейсы
📡 Основные порты:
- 12 × Gigabit Ethernet SFP (оптические порты)
Это означает, что устройство работает только с оптоволоконными соединениями через SFP-модули.
🚀 Uplink интерфейсы:
- 2 × 10 Gigabit Ethernet (X2 слоты)
Используются для подключения к ядру сети (core) или магистральным линиям связи.
🚀 Производительность и архитектура
Cisco WS-C3560E-12SD-E обеспечивает:
- коммутационную способность около 68 Gbps
- неблокируемую архитектуру (non-blocking switching fabric)
- высокую скорость обработки трафика
- одновременную работу всех портов на полной скорости
- минимальные задержки при передаче данных
🌐 Поддержка Layer 2 и Layer 3
🔹 Layer 2 функции:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel
- trunking
- MAC learning
- IGMP snooping
🔹 Layer 3 функции:
- статическая маршрутизация
- RIP v1/v2
- OSPF
- EIGRP (в зависимости от IOS лицензии)
- Inter-VLAN routing
- multicast routing (PIM)
🔒 Система безопасности
Коммутатор поддерживает корпоративные механизмы защиты:
- ACL (списки контроля доступа)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH защищённое управление
- SNMPv3 мониторинг
- Port Security
📶 QoS (Quality of Service)
QoS позволяет:
- приоритизировать голосовой трафик (VoIP)
- обеспечивать стабильность видеосвязи
- снижать задержки
- управлять полосой пропускания
- гарантировать качество критически важных сервисов
🧠 Аппаратные характеристики
- форм-фактор: 1U rack mount
- оперативная память: 128 MB DRAM
- флеш-память: 64 MB
- корпус: металлический промышленного уровня
- охлаждение: активное (вентиляторы)
- питание: внутренний блок питания (около 300W AC/DC, в зависимости от версии)
📡 Uplink и расширение
- 12 × SFP портов + 2 × 10G X2 uplink
- поддержка модулей X2 / TwinGig
- подключение к магистральным и core-сетям
- построение backbone инфраструктуры
- высокая масштабируемость
🔄 Надёжность и отказоустойчивость
Cisco WS-C3560E-12SD-E поддерживает:
- STP / RSTP / MSTP
- EtherChannel (резервирование каналов)
- HSRP (резервирование шлюза)
- непрерывную работу 24/7
- автоматическое восстановление при сбоях
📊 Преимущества
- 12 оптических SFP портов
- 10G uplink поддержка
- высокая пропускная способность
- поддержка Layer 3 маршрутизации
- корпоративная надёжность Cisco
- подходит для агрегации и ядра сети
- стабильная работа под высокой нагрузкой
⚠️ Особенности
- отсутствуют RJ-45 порты (только SFP)
- требуются SFP оптические модули
- X2 модули устаревшие и дорогие
- повышенное энергопотребление
- не предназначен для access-уровня
🏁 Итог
Cisco WS-C3560E-12SD-E — это профессиональный оптический коммутатор агрегационного и частично ядрового уровня, предназначенный для высокоскоростных корпоративных и операторских сетей. Он обеспечивает стабильную работу, высокую пропускную способность и поддержку 10G соединений.
Несмотря на то, что модель относится к предыдущему поколению оборудования, она до сих пор широко используется благодаря своей надёжности и производительности.
