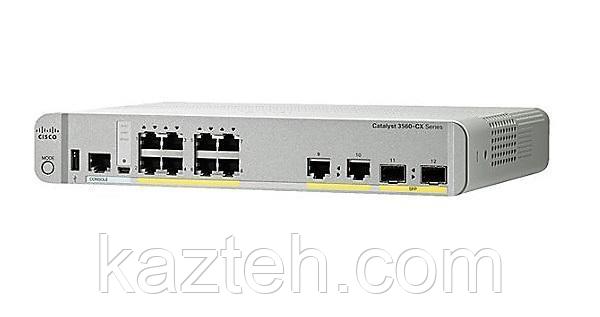

Cisco WS-C3560CX-8TC-S — это компактный управляемый корпоративный коммутатор серии Cisco Catalyst 3560-CX, относящийся к классу multilayer switch. Он поддерживает работу на уровнях Layer 2 и Layer 3, что позволяет использовать его не только как классический access-коммутатор, но и как небольшой распределительный узел с базовыми функциями маршрутизации.
Модель относится к линейке компактных (CX) устройств и предназначена для офисных, филиальных и ограниченных по пространству сетевых инфраструктур.
🧩 Назначение и области применения
Cisco WS-C3560CX-8TC-S используется в:
- корпоративных офисных сетях
- филиалах компаний (branch office)
- Wi-Fi инфраструктуре (Access Point подключение)
- IP-телефонии (VoIP)
- системах видеонаблюдения
- малых серверных и распределённых узлах
- сетях с ограниченным пространством и требованиями к тишине
Основная задача — подключение конечных устройств с гигабитной скоростью и обеспечение стабильной агрегации трафика.
🔌 Порты и интерфейсы
📡 Основные порты:
- 8 × Gigabit Ethernet (10/100/1000 Mbps RJ-45)
Эти порты предназначены для подключения рабочих станций, IP-телефонов, камер и других устройств.
🚀 Uplink интерфейсы:
- 2 × Gigabit Ethernet SFP uplink
- 2 × Gigabit Ethernet RJ-45 uplink (combo-порты)
Это даёт гибкость подключения к магистрали сети через медь или оптику.
🚀 Производительность
Cisco WS-C3560CX-8TC-S обеспечивает:
- коммутационная способность: до 32 Gbps
- forwarding rate: около 17.9 Mpps
- неблокируемая архитектура (non-blocking)
- стабильная работа всех портов на полной скорости
🌐 Layer 2 и Layer 3 функции
🔹 Layer 2 функции:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel
- trunking
- IGMP snooping
- MAC learning
🔹 Layer 3 функции:
- статическая маршрутизация
- RIP (в базовых конфигурациях IOS)
- Inter-VLAN routing
🔒 Система безопасности
Коммутатор поддерживает корпоративные функции защиты:
- ACL (Access Control Lists)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH защищённое управление
- SNMPv3 мониторинг
- Port Security
📶 QoS (Quality of Service)
QoS обеспечивает:
- приоритет голосового трафика (VoIP)
- стабильную работу видеосвязи
- снижение задержек
- управление полосой пропускания
🧠 Аппаратные характеристики
- форм-фактор: компактный (desktop / wall / rack / DIN rail)
- оперативная память: 512 MB DRAM
- флеш-память: 128 MB
- корпус: металлический, промышленного уровня
- охлаждение: часто безвентиляторный (fanless)
- питание: внутренний блок питания AC 100–240V
📡 Uplink и расширение
- 2 × SFP uplink порта
- 2 × RJ-45 uplink порта
- поддержка подключения к core/distribution уровню
- гибкое построение офисных сетей
- поддержка оптических модулей
🔄 Надёжность и стабильность
Cisco WS-C3560CX-8TC-S:
- работа 24/7
- STP защита от петель
- EtherChannel резервирование
- высокая стабильность Cisco IOS
- устойчивость к нагрузкам офисного уровня
📊 Преимущества
- компактный корпус
- 8 гигабитных портов
- гибкие uplink-интерфейсы (RJ-45 + SFP)
- Layer 3 функции
- тихая или безвентиляторная работа
- подходит для офисов и филиалов
- надёжность корпоративного уровня Cisco
⚠️ Особенности
- ограниченное количество портов
- не предназначен для дата-центров
- нет PoE (в этой версии)
- более старая CX-платформа
- ограниченная масштабируемость
🏁 Итог
Cisco WS-C3560CX-8TC-S — это компактный корпоративный коммутатор, предназначенный для офисных и филиальных сетей. Он сочетает в себе гигабитную производительность, гибкие uplink-интерфейсы и базовые Layer 3 функции.
Это удобное решение для небольших сетей, где важны компактность, стабильность и простота развертывания.
